WAGO 221-420-1, 221, káblová svorka, 0.14-4 mm², kontakty 10, priehľadná, oranžová, 1 ks

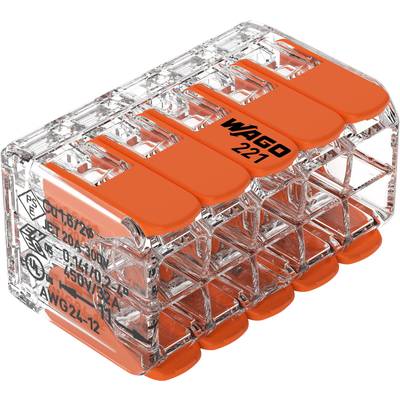

Priehľadný plastový svorkovací konektor s piatimi oranžovými pákami, označený ako 'WAGO 221', určený pre elektrické pripojenia.

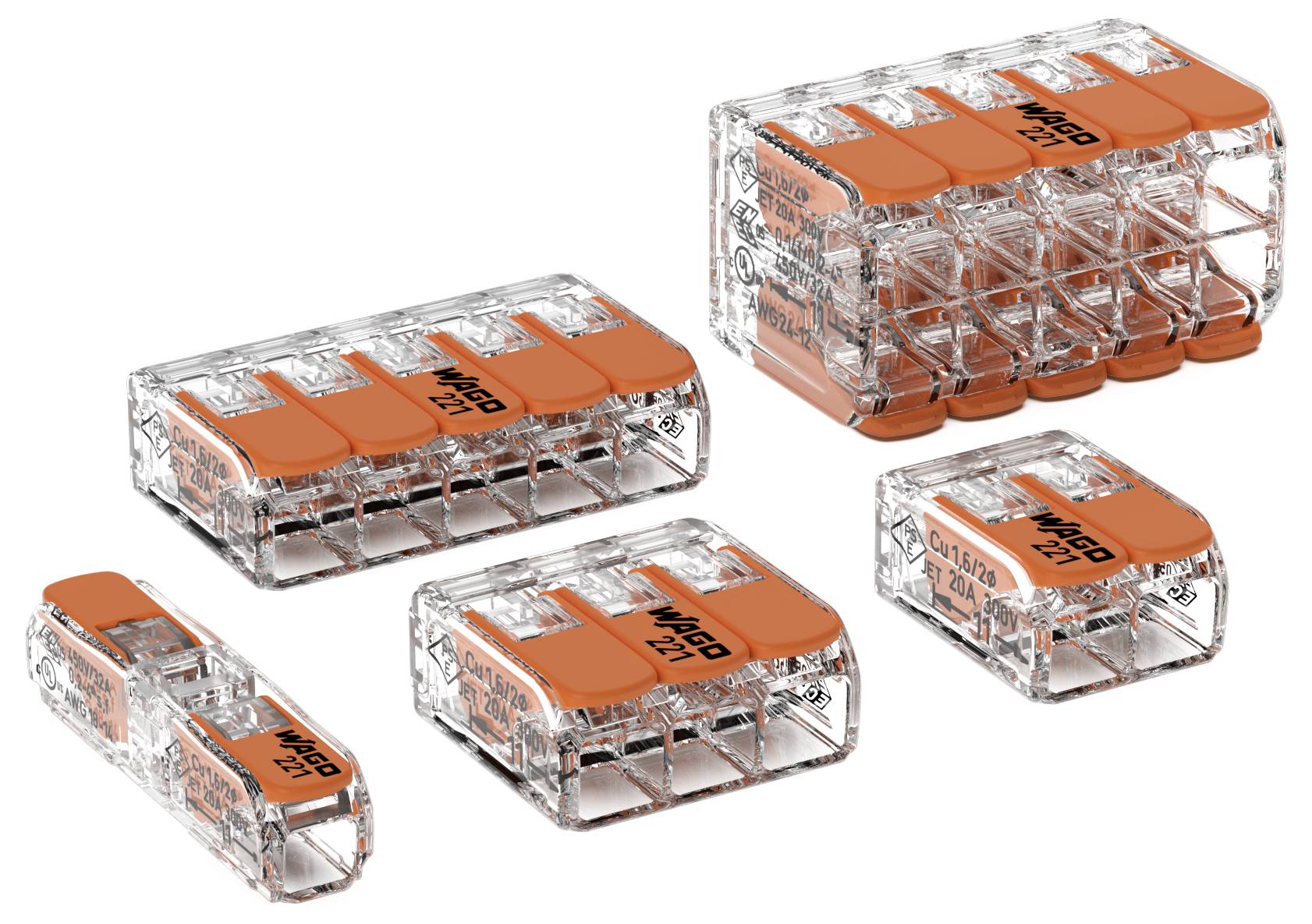

Niekoľko priehľadných svoriek so žltooranžovými pákami, vhodných pre elektoinštalačné potreby. Viditeľné v rôznych veľkostiach.

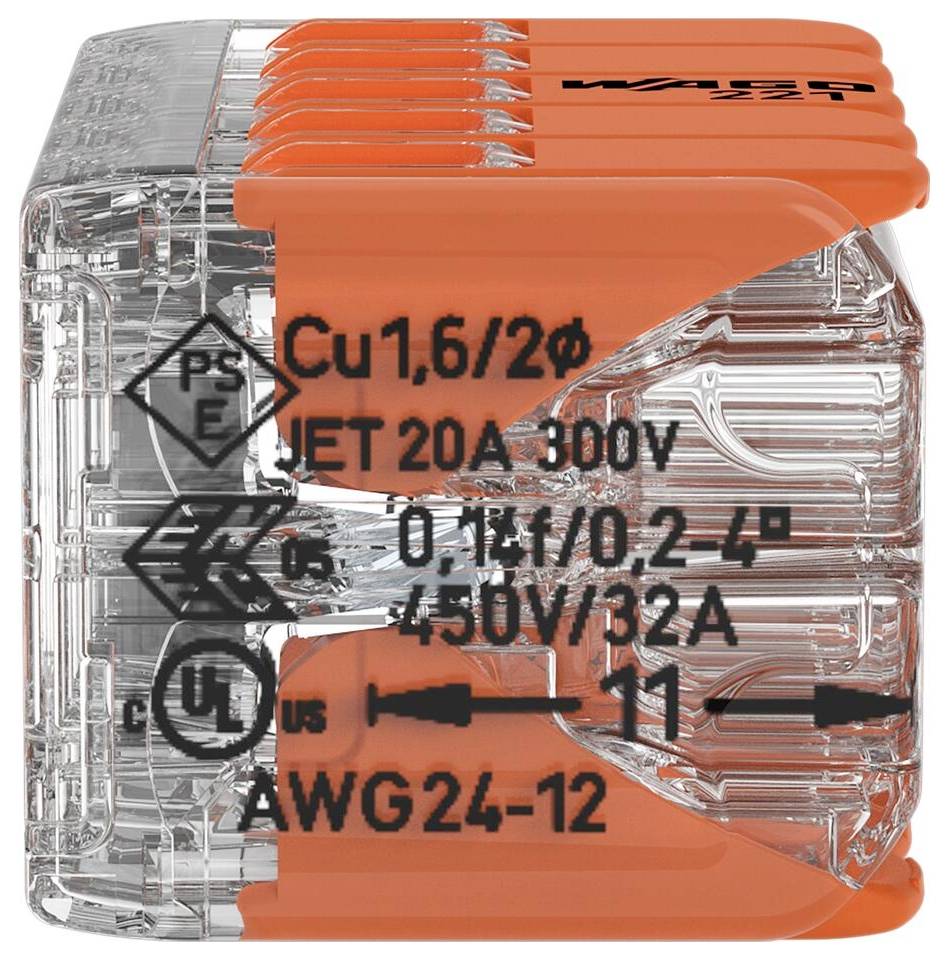

Transparentný kábový konektor s oranžovými pákami, označený technickými špecifikáciami: 300V, 20A, pre 0,14-4mm² káble.

Priehľadný, obdĺžnikový valček s oranžovými akcentmi, určený na masáže a uvoľnenie svalov.

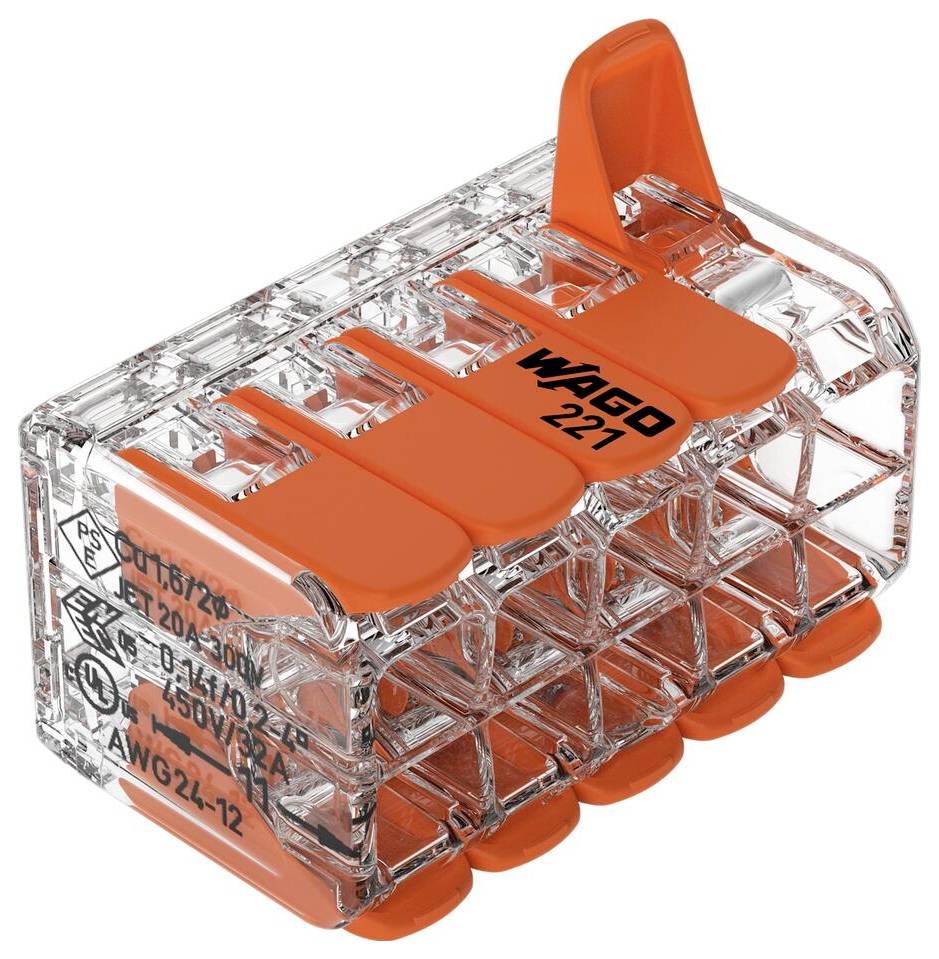

Priehľadná plastová svorka s piatimi oranžovými pákami, ktorá sa používa na spájanie elektrických vodičov.

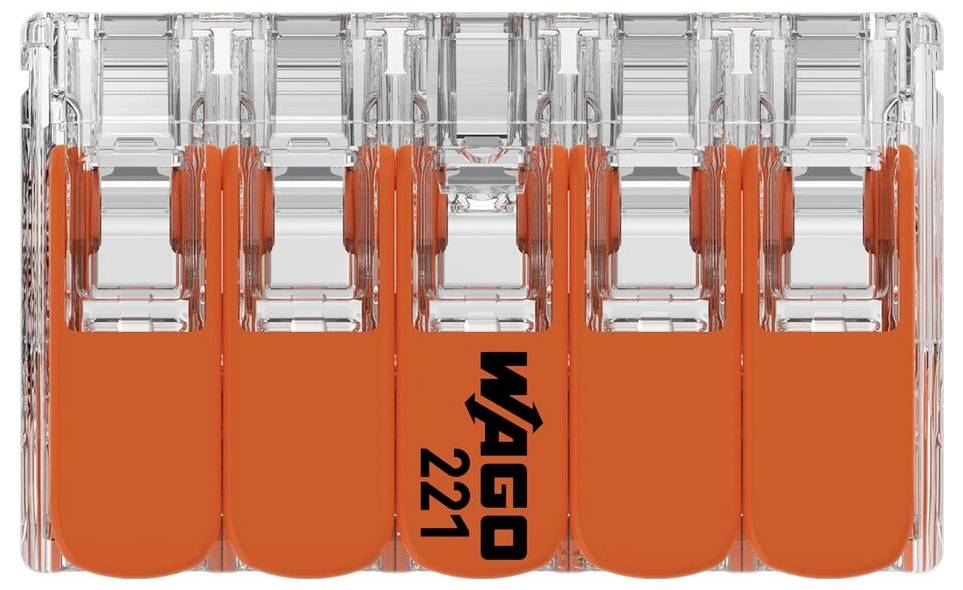

Transparentná päťnásobná svorka so žltými páčkami, označená ako 'WAGO 221', umožňuje jednoduché elektrické prepojenie vodičov.

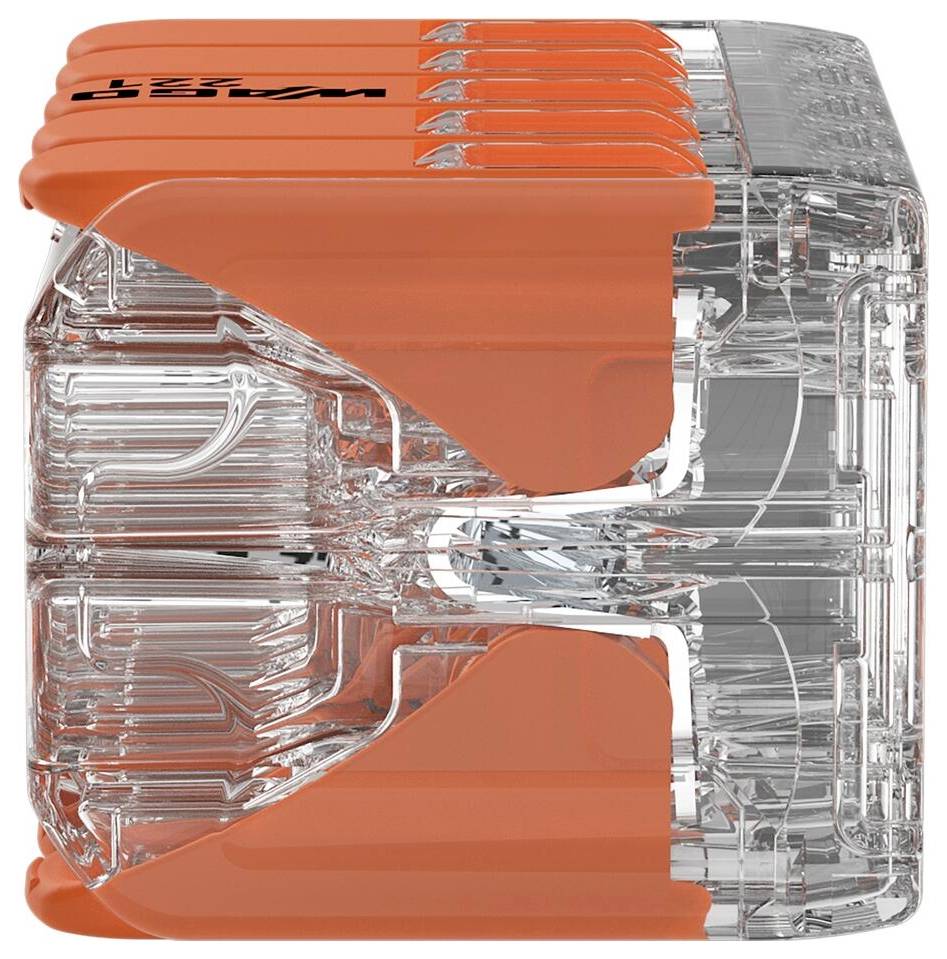

Priehľadný, oranžový elektrický konektor so šiestimi drôtovými pripojeniami v kompaktnej konštrukcii.

Otvorený rozvádzač ukazuje rôznofarebné káble prepojené konektormi, namontovaný na sivej stene.

Otvorená rozvodná krabica na strope ukazuje pripojené káble so svorkami, pod ňou visia dva ďalšie káble.

Detail inštalácie na strope: Otvorený výrez v strope s káblovaným halogénovým reflektorom, pripravený na inštaláciu do kazetového podhľadu.

Elektrická zásuvka s viacerými farebnými káblami, prepojená oranžovými svorkami WAGO, namontovaná na strope.

Text '40% menší' je umiestnený nad dvoma elektrickými konektormi, jeden väčší a jeden menší. Menší konektor je zredukovaný o 40%.

Obrázok znázorňuje priehľadné káblové prepojenie s tromi čiernymi vodičmi. Text vedľa neho znie '100% prehľad'.

Tri čierne káble s medenými a kovovými koncami, vhodné pre elektrické prepojenia.

Dve elektrické svorky spájajú niekoľko čiernych a zelených vodičov.

Jedna ruka drží priehľadnú svorku WAGO 221, pričom drôt s odhaleným koncom je zasúvaný do svorky.

Priehľadný konektor s oranžovými pákami spája tri čierne káble, pričom jeden z nich má odhalený medený drôt.

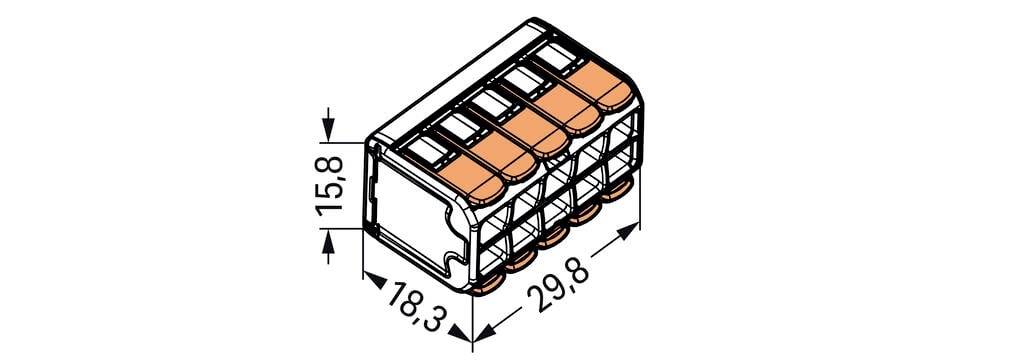

Obrázok viacpólového konektora s rozmermi: 15,8 mm x 18,3 mm x 29,8 mm. Zobrazuje päť oranžových svoriek.

1/18

Kategória výrobku

káblová svorka

Prierez flexibilné (min.)

0.14 mm²

Flexibilné priemer (max.)

4 mm²

Prierez pevný (min.)

0.2 mm²

Pevný prierez (max.)

4 mm²

Datasheety: (PDF)

Doručenie: Pi 10. 7.

2297 Ks

Veľkosti balenia

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (1,62 € / kus)

1,62 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Pripojovacia svorka série 221

O 40% menší ako predchádzajúci model

Technické parametre

Kategória výrobku: káblová svorka

Prierez flexibilné (min.): 0.14 mm²

Flexibilné priemer (max.): 4 mm²

Prierez pevný (min.): 0.2 mm²

Pevný prierez (max.): 4 mm²

Pólov: 10

Farba: priehľadná
oranžová

Series: 221

Menovitý prúd: 32 A

Menovitý prúd - filter: 32 A

Obsah: 1 ks

Číslo výrobcu: 221-420-1

: 24 - 12

Odizolovaná dĺžka: 11 mm

Pripojenie: pružinová svorka

Izolačný materiál: plast

Menovité napätie: 450 V

Prevádzková teplota: až +85 °C

Varianty(Všetky ceny sú bez DPH.)

Menovitý prúd - filter

Pólov

Pevný prierez (max.)

Flexibilné priemer (max.)

Series

Prierez pevný (min.)

Prierez flexibilné (min.)

WAGO 221-420-1, 221, káblová svorka, 0.14-4 mm², kontakty 10, priehľadná, oranžová, 1 ks

Objednávacie číslo:3345692

Tento produkt

32 A

4 mm²

221

0.2 mm²

0.14 mm²

káblová svorka WAGO 221-412-1 Pre kábel s rozmerom 0.14-4 mm², pólov 2, 1 ks, priehľadná, oranžová

Objednávacie číslo:1188436

32 A

4 mm²

221

0.2 mm²

0.14 mm²

káblová svorka WAGO 221-413-1 Pre kábel s rozmerom 0.14-4 mm², pólov 3, 1 ks, priehľadná, oranžová

Objednávacie číslo:1188437

32 A

4 mm²

221

0.2 mm²

0.14 mm²

káblová svorka WAGO 221-415-1 Pre kábel s rozmerom 0.14-4 mm², pólov 5, 1 ks, priehľadná, oranžová

Objednávacie číslo:1188438

32 A

4 mm²

221

0.2 mm²

0.14 mm²

káblová svorka WAGO 221-412-100 Pre kábel s rozmerom 0.14-4 mm², pólov 2, 100 ks, priehľadná, oranžová

Objednávacie číslo:1188439

32 A

4 mm²

221

0.2 mm²

0.14 mm²

káblová svorka WAGO 221-413-50 Pre kábel s rozmerom 0.14-4 mm², pólov 3, 50 ks, priehľadná, oranžová

Objednávacie číslo:1188440

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221-415, 221, káblová svorka, 0.14-4 mm², kontakty 5, priehľadná, oranžová, 40 ks

Objednávacie číslo:1188441

32 A

4 mm²

0.2 mm²

0.14 mm²

WAGO 221-415-25, 221 káblová svorka, 0.14-4 mm², Pólov: 5, priehľadná, oranžová, 25 ks

Objednávacie číslo:1341805

32 A

4 mm²

221

0.2 mm²

0.14 mm²

káblová svorka WAGO Pre kábel s rozmerom 0.14-4 mm², pólov 2, 16 ks, priehľadná, oranžová

Objednávacie číslo:1488843

32 A

4 mm²

221

0.2 mm²

0.14 mm²

káblová svorka WAGO 221-413/996-012 Pre kábel s rozmerom 0.14-4 mm², pólov 3, 12 ks, priehľadná, oranžová

Objednávacie číslo:1488844

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Na stiahnutie

Datasheet

Datasheet 3345692 WAGO 221-420-1, 221, káblová svorka, 0.14-4 mm², kontakty 10, priehľadná, oranžová, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3345692 WAGO 221-420-1, 221, káblová svorka, 0.14-4 mm², kontakty 10, priehľadná, oranžová, 1 ks

Popis

Mimoriadne štíhly
Terminály generácie 221 sú zázrakom skutočného priestoru: ich objem sa v porovnaní s predchádzajúcim modelom (séria 222) znížil o 40%. To znamená, že elektroinštalatéri môžu teraz ľahko implementovať aplikácie s obmedzenými inštalačnými podmienkami. Vďaka extrémne tenkému dizajnu novej série je možné káblové terminály rýchlo a ľahko vložiť do inštalačných krabíc. Úspora miesta navyše ponúka ďalšie možnosti pre neskoršie rozšírenia.

Pozrite sa, čo sa deje
Nový dizajn krytu série 221 vyrobený z priehľadného plastu umožňuje ľahkú vizuálnu kontrolu správnej polohy vodiča. Elektrikár po pripojení okamžite uvidí, či sú všetky vodiče vložené až na doraz a či sú správne zapojené. Správna dĺžka odizolovania vodičov sa teraz dá ľahko skontrolovať na prvý pohľad. Uzavreté lieviky zabezpečujú, aby boli vodiče jasne vedené k koncovému bodu.

Zamerajte sa na užívateľskú prívetivosť
Inštalatér môže použiť dva testovacie otvory na pohodlné a bezpečné testovanie svorky, aj keď je nainštalovaný, pomocou všetkých bežných testovacích prvkov. Bočné rukoväte v kryte zvyšujú príjemnosť pri otváraní páky. Nová generácia svoriek je založená na osvedčenej technológii CAGE CLAMP® bez použitia nástrojov, pri ktorej sa upínacie body otvárajú a zatvárajú pomocou ovládacej páky. Rozdiel oproti predchádzajúcemu modelu: Ovládanie páky je teraz ešte jednoduchšie. Vďaka tomu je pripojenie vodičov ešte jednoduchšie a rýchlejšie.

Veľké množstvo aplikácií
Ako univerzálna svorka je nová séria 221 schopná pojať všetky bežné typy vodičov: iba jednou svorkou je možné zakrývať prierezy vodičov 0,14 až 4 mm² (jemný drôt) alebo 0,2 až 4 mm² (jednoduchý a viacvodičový). Vďaka vysokému a spoľahlivému menovitému prúdu 32 A a menovitému napätiu 450 V je séria 221 vhodná pre široké spektrum aplikácií. Typickými aplikáciami v stavebnej technike sú pripojenie svetiel, žalúziových motorov a zapojenie interkomov, ovládania dverí a brán. V priemysle je pripojovací terminál ideálny okrem iného na zapojenie motorov a čerpadiel.
