WAGO 221-422, 221, káblová svorka, 0.14-4 mm², kontakty 2, priehľadná, zelená, Box, 100 ks

Transparentná svorka WAGO 221 so zeleným krytom, vhodná pre medený drôt, menovitý prúd 20A a napätie 300V.

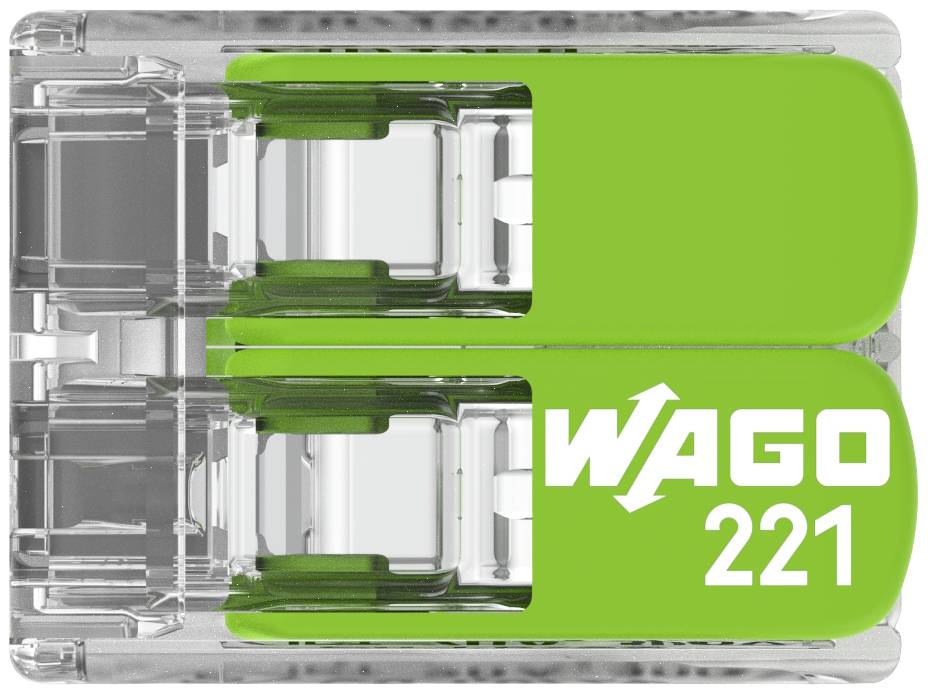

Zelený WAGO 221 pripojovací svorkovnicový blok s priehľadnými prvkami, ktorý sa používa na bezpečné a jednoduché elektrické pripojenia.

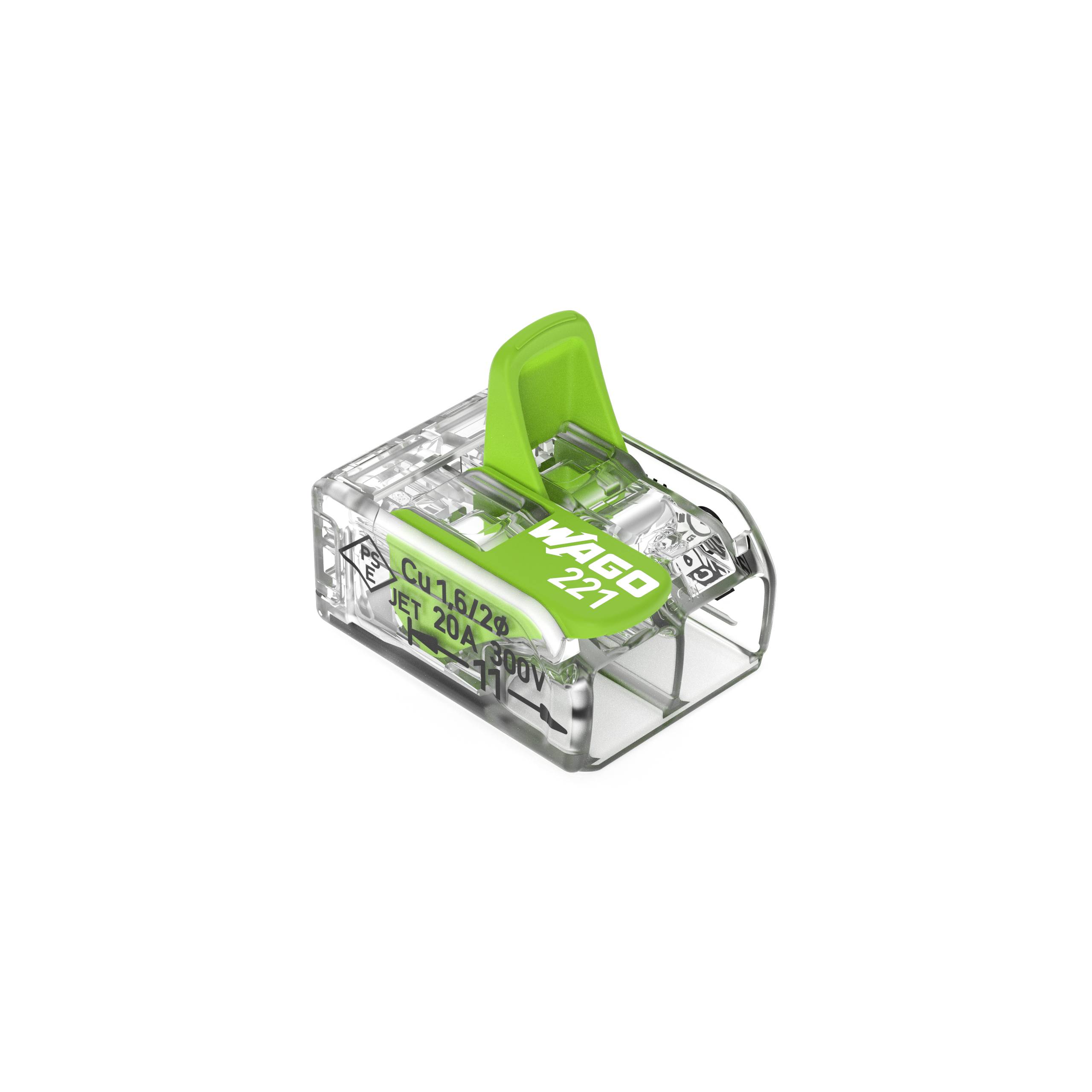

Transparentná, kompaktná elektrická svorka s zeleným ovládaním; vhodná pre medené vodiče, označená ako 'WAGO 221'.

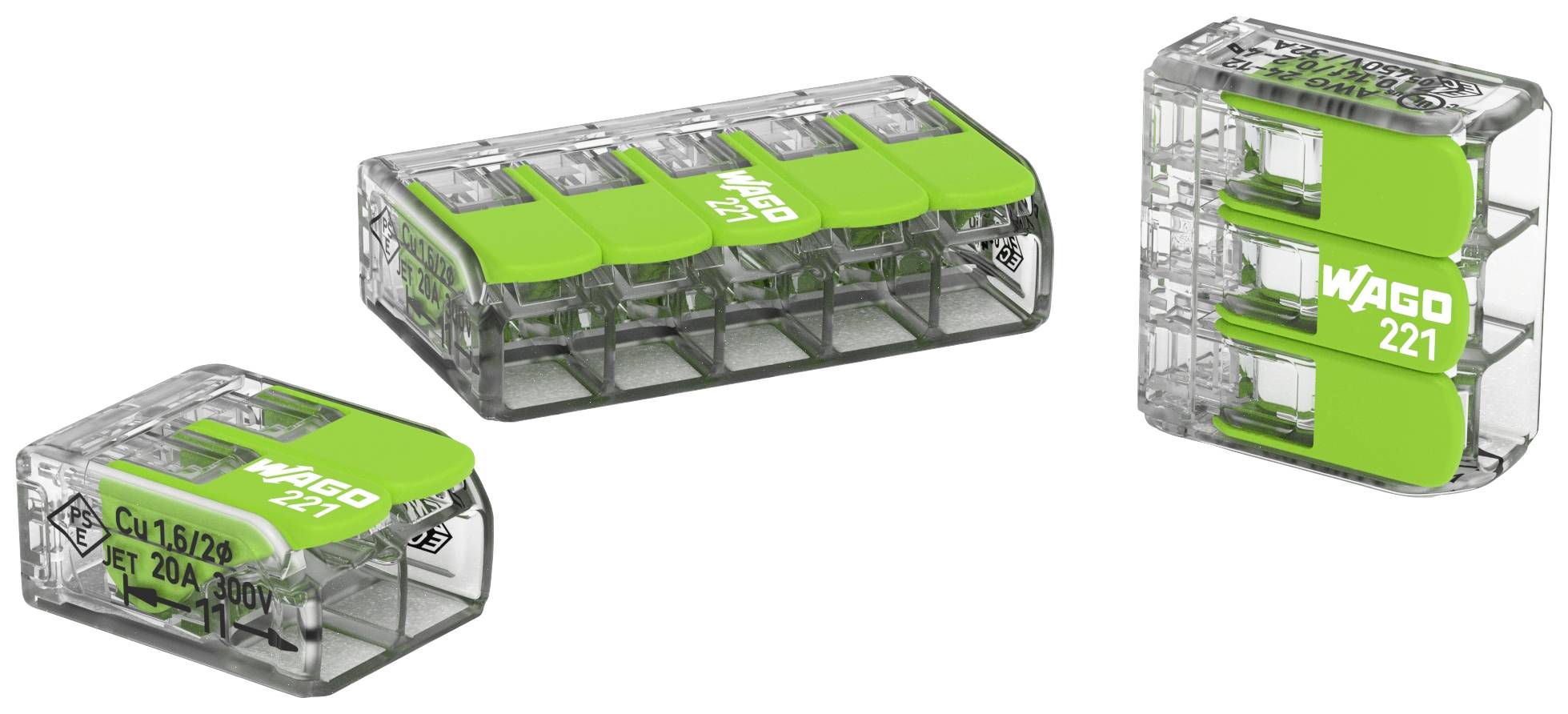

Tri priehľadné svorkovnice WAGO so zelenými detailmi, vhodné pre rôzne veľkosti drôtov, na bielom pozadí.

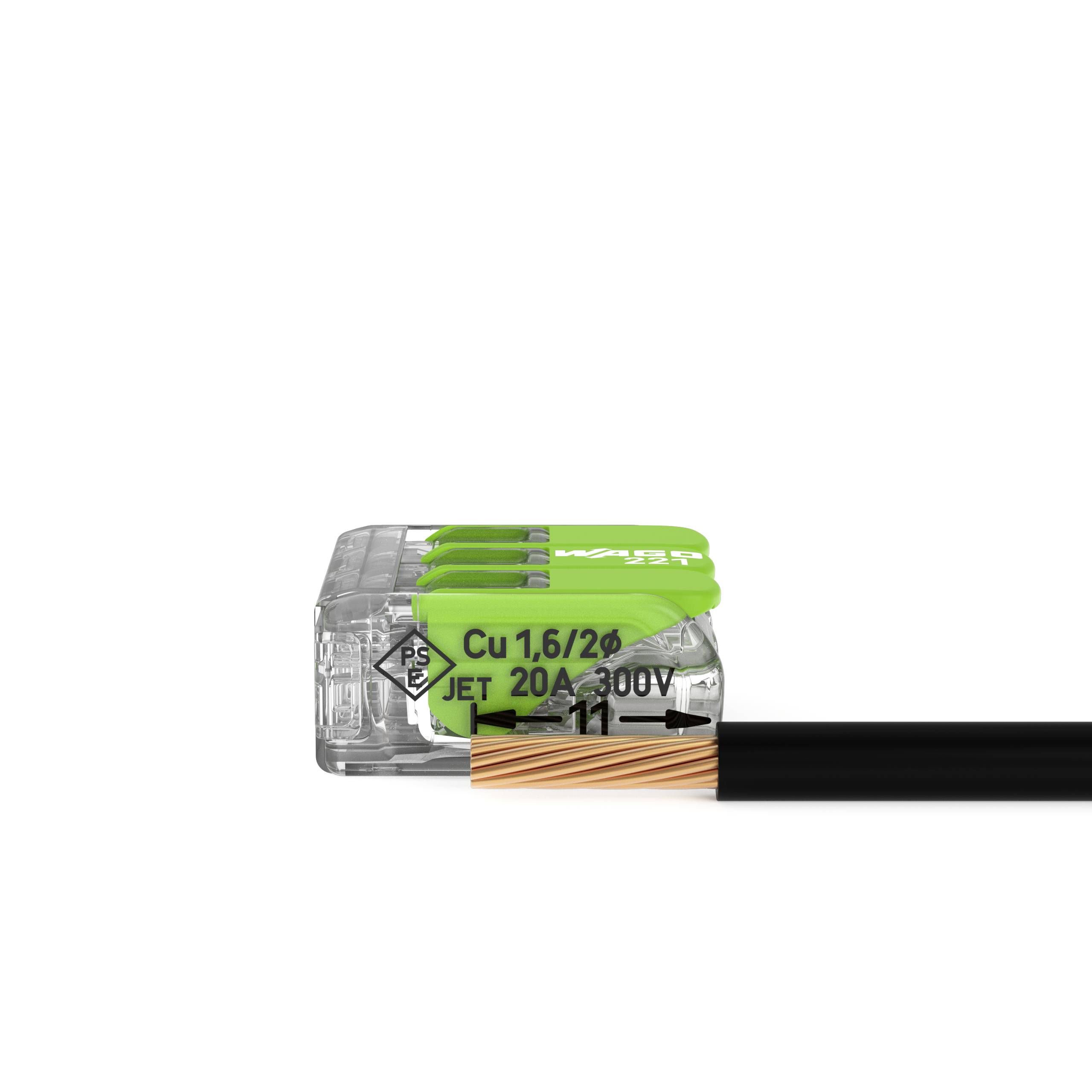

Elektrický konektor s priehľadným puzdrom a medeným drôtovým pripojením, označený nápisom 'Cu 1,6/2,5 JET 20 A 300 V'.

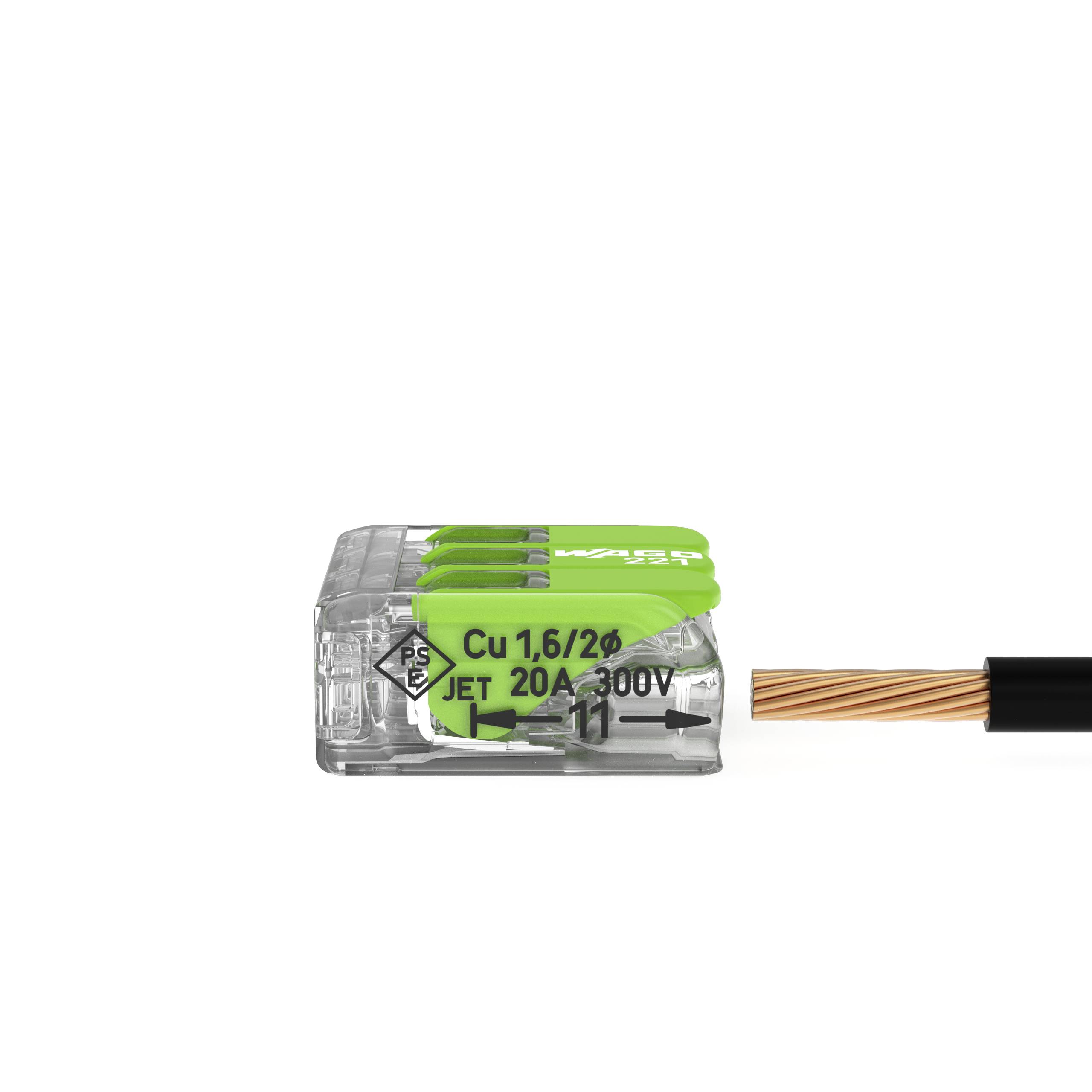

Priehľadný elektrický konektor s medenými káblami na pravej strane. Označený štítkom 'Cu 1,6/2,0'.

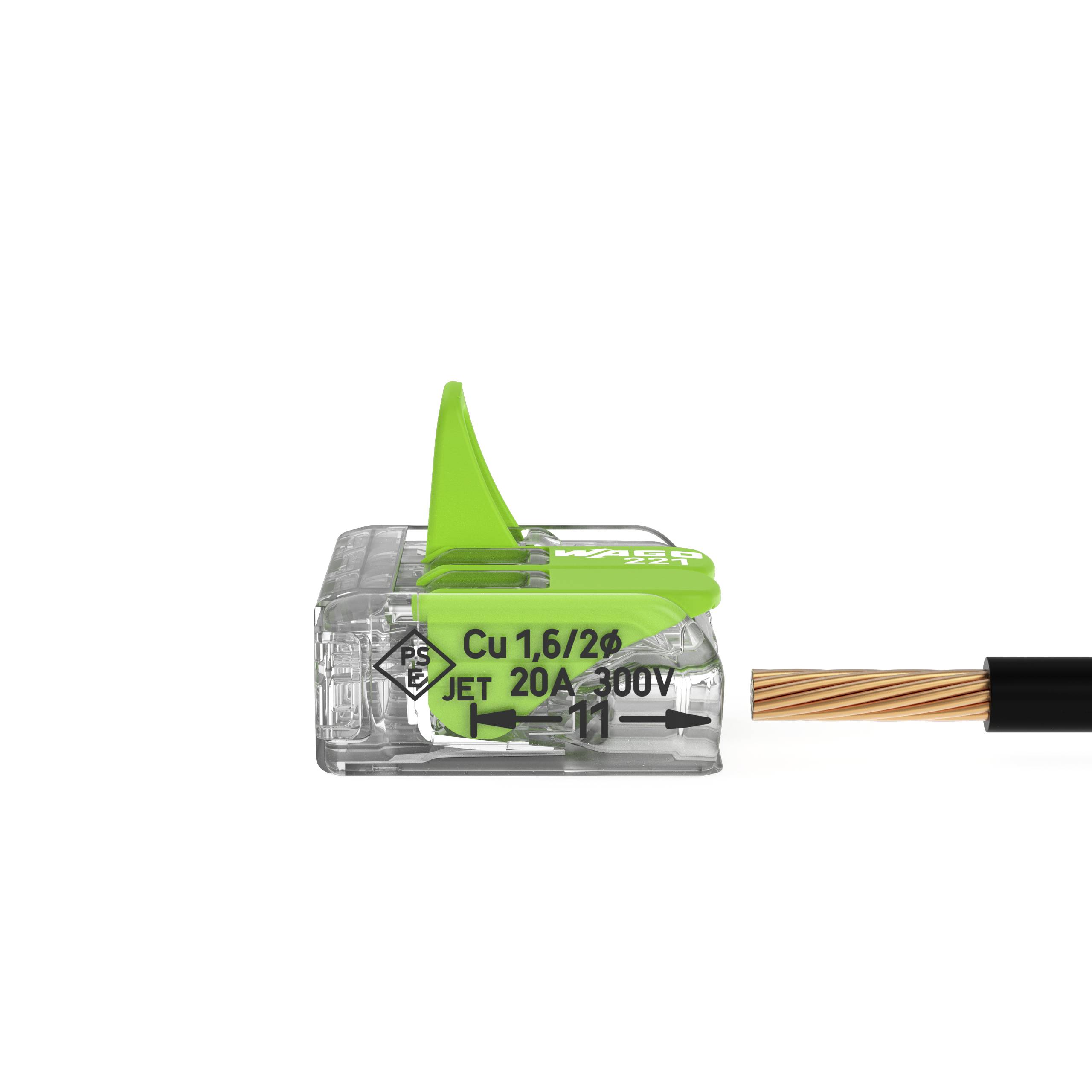

Zelený svorkovnicový konektor s nasadeným medeneným vodičom. Nápis: 'Cu 1,6/2,5 JET 20A 300V' zobrazuje technické špecifikácie a použitie.

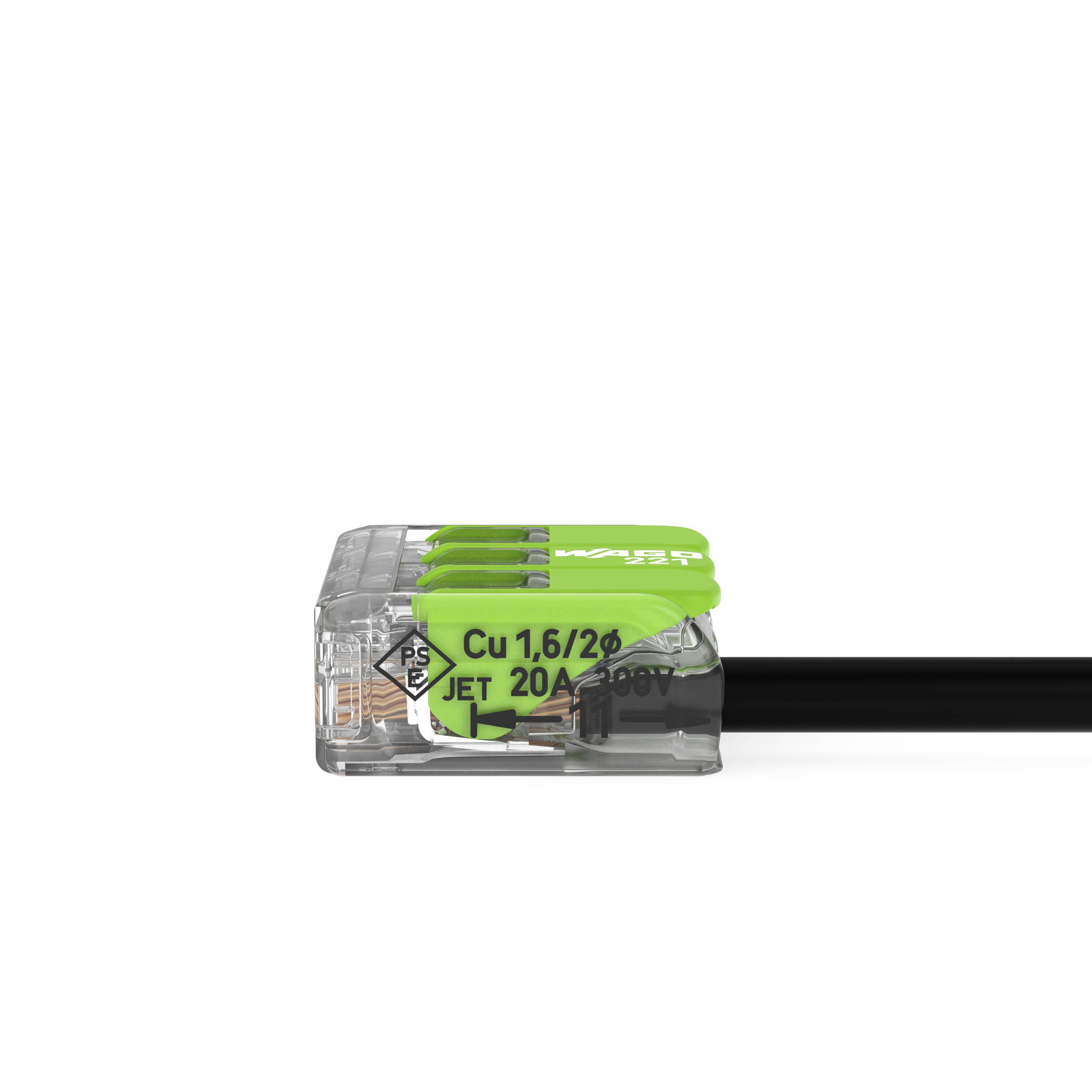

Svorkovnica so zelenou pákou zobrazuje text 'Cu 1,5/2,5' a čierny vodič. Kompaktné a modulárne elektrické prepájacie riešenie.

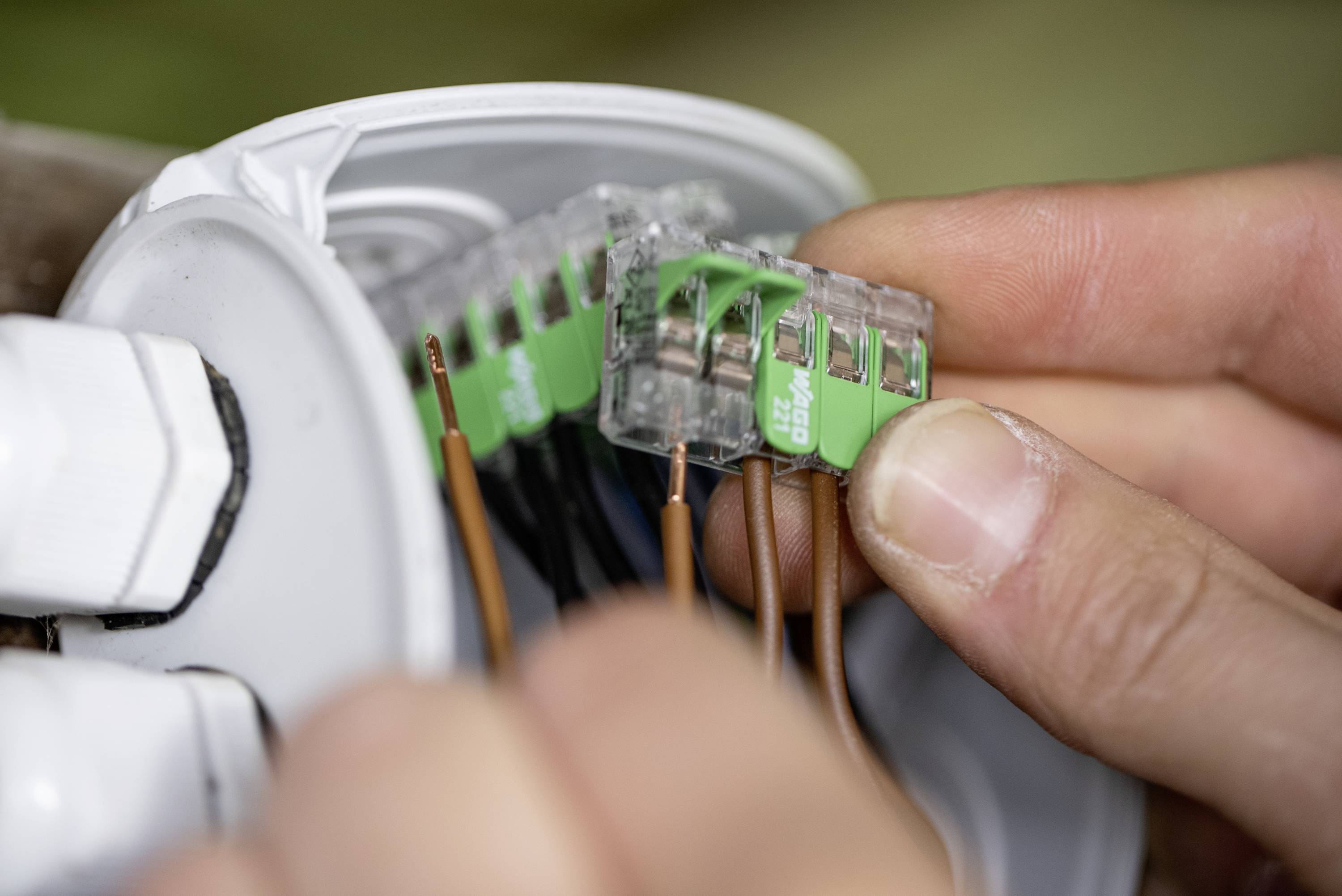

Osoba spája niekoľko elektrických káblov rukami vo vnútri elektrickej rozvodnej krabice.

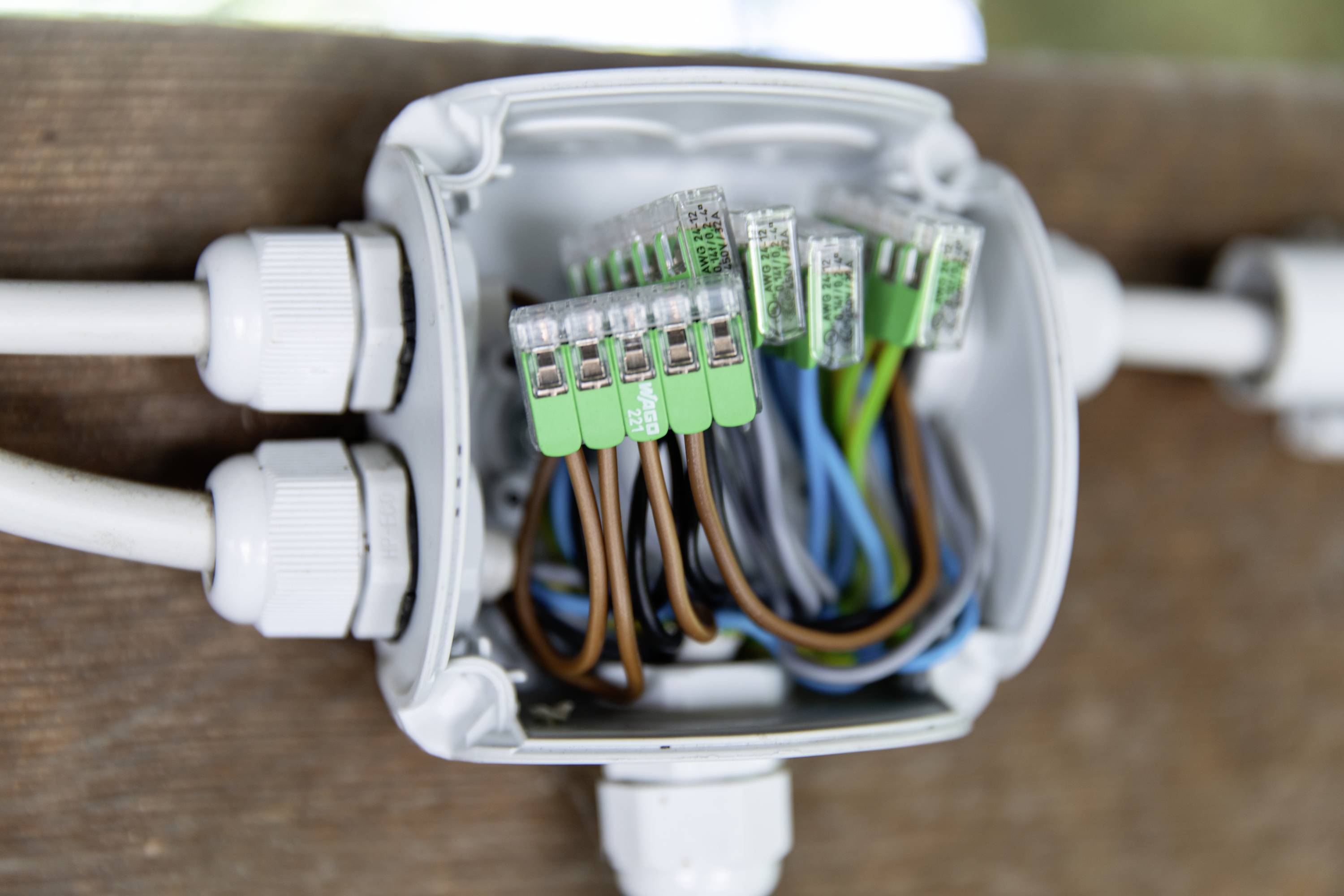

Otvorená rozvodná krabica s rôznymi farebnými káblami upevnenými svorkami zobrazuje elektrickú zapojenie.

1/10

Druh obalu

Box

Kategória výrobku

káblová svorka

Prierez flexibilné (min.)

0.14 mm²

Flexibilné priemer (max.)

4 mm²

Prierez pevný (min.)

0.2 mm²

Datasheety: (PDF)

Doručenie: St 7. 10.

14 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (0,42 € / kus)

42,27 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovacia svorka série 221

O 40 % menší ako predchádzajúci model

Technické parametre

Druh obalu: Box

Kategória výrobku: káblová svorka

Prierez flexibilné (min.): 0.14 mm²

Flexibilné priemer (max.): 4 mm²

Prierez pevný (min.): 0.2 mm²

Pevný prierez (max.): 4 mm²

Pólov: 2

Farba: priehľadná
zelená

Series: 221

Menovitý prúd: 32 A

Menovitý prúd - filter: 32 A

Obsah: 100 ks

Rozmer.: (d x š) 18.8 mm x 13.2 mm

Číslo výrobcu: 221-422

: 24 - 12

Odizolovaná dĺžka: 11 mm

Pripojenie: pružinová svorka

Izolačný materiál: plast

Menovité napätie: 450 V

Šírka: 13.2 mm

Dĺžka: 18.8 mm

Prevádzková teplota: až +105 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2992018 WAGO 221-422, 221, káblová svorka, 0.14-4 mm², kontakty 2, priehľadná, zelená, Box, 100 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2992018 WAGO 221-422, 221, káblová svorka, 0.14-4 mm², kontakty 2, priehľadná, zelená, Box, 100 ks

Popis

Mimoriadne štíhly
Terminály generácie 221 skutočne šetria priestor: ich objem sa v porovnaní s predchádzajúcim modelom (séria 222) zmenšil o 40 %. To znamená, že elektroinštalatéri môžu teraz ľahko implementovať aplikácie s obmedzenými podmienkami inštalácie. Vďaka extrémne štíhlemu dizajnu novej série je možné káblové svorky jednoducho a rýchlo vložiť do inštalačných krabíc. Úspora miesta navyše ponúka ďalšie možnosti pre neskoršie rozšírenie.

Pozrite sa, čo sa deje
Nový dizajn krytu série 221 z priehľadného plastu umožňuje jednoduchú vizuálnu kontrolu správnej polohy vodiča. Po pripojení môže elektrikár okamžite vidieť, či sú všetky vodiče úplne zastrčené a správne zapojené. Správnu dĺžku odizolovania vodičov je teraz možné jednoducho skontrolovať na prvý pohľad. Uzavreté káblové lieviky zaisťujú jasné vedenie vodičov k upínaciemu bodu.

Zamerajte sa na užívateľskú prívetivosť
Inštalatér môže terminál pohodlne a bezpečne otestovať pomocou dvoch testovacích otvorov, aj keď je nainštalovaný, pomocou všetkých bežných testovacích sond. Bočné priehlbiny na uchopenie v kryte zvyšujú užívateľskú prívetivosť pri otváraní pák. Nová generácia svoriek je založená na osvedčenej beznástrojovej technológii CAGE CLAMP®, pri ktorej sa upínacie body otvárajú a zatvárajú pomocou ovládacej páky. Rozdiel oproti predchádzajúcemu modelu: ovládanie páky je teraz ešte jednoduchšie. Vďaka tomu je pripojenie vodičov ešte jednoduchšie a rýchlejšie.

Veľká rozmanitosť aplikácií
Ako univerzálna svorka je nová séria 221 schopná pojať všetky bežné typy vodičov: Len s jednou svorkou je možné použiť prierezy vodičov 0,14 až 4 mm² (jemný drôt) alebo 0,2 až 4 mm² (plné a lankové). zakryté. Vďaka vysokému a spoľahlivému menovitému prúdu 32 A a menovitému napätiu 450 V je séria 221 vhodná pre širokú škálu aplikácií. Typické aplikácie v technike budov zahŕňajú pripojenie svetiel, motorov žalúzií a elektroinštalácie interkomových systémov a ovládačov dverí a brán. V priemysle je pripojovacia svorka ideálna okrem iného na zapojenie motorov a čerpadiel.

Tento text bol preložený strojovo.
