WAGO 221-423, 221, káblová svorka, 0.14-4 mm², kontakty 3, priehľadná, zelená, 50 ks

Priehľadný elektrický konektor značky WAGO, model 221, s tromi zelenými pákami, určený pre jednoduché pripojenie vodičov.

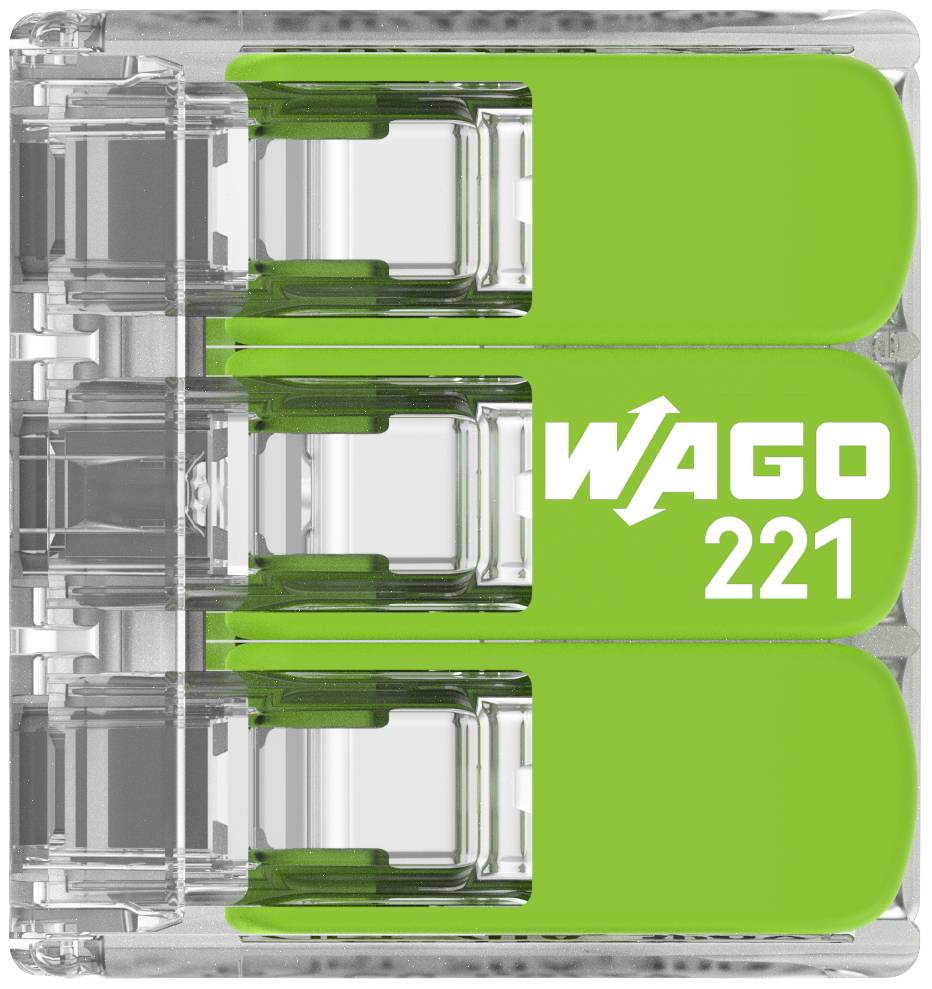

Tri zelené svorky značky 'WAGO 221', vhodné pre jednoduché a bezpečné elektrické spájanie.

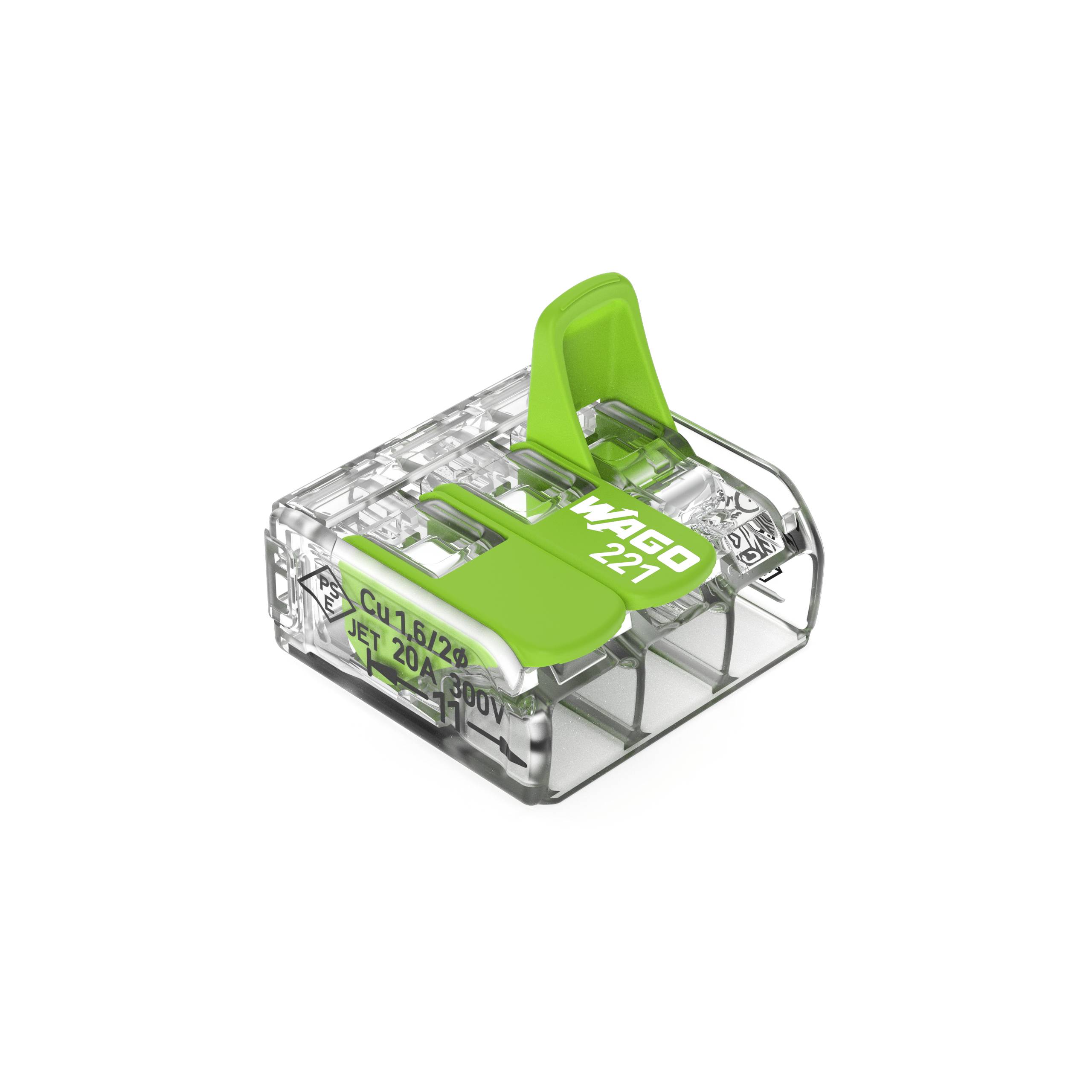

Priehľadná, obdĺžniková svorka so zelenou pákou, označená nápisom 'WAGO 221'. Je vhodná pre elektrické pripojenia.

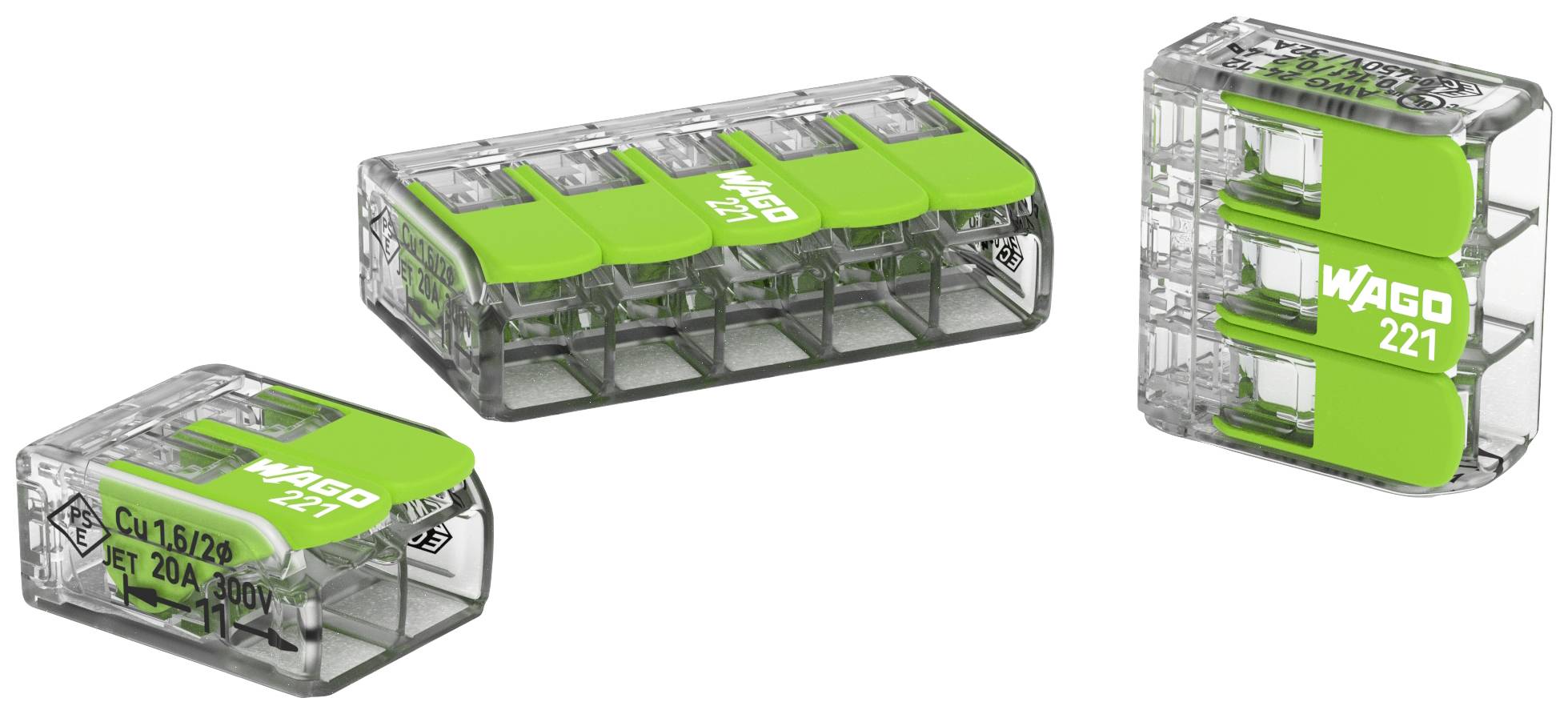

Tri priehľadné zelené svorky WAGO pre elektrické spoje v rôznych veľkostiach. Umožňujú jednoduché zapojenie káblov.

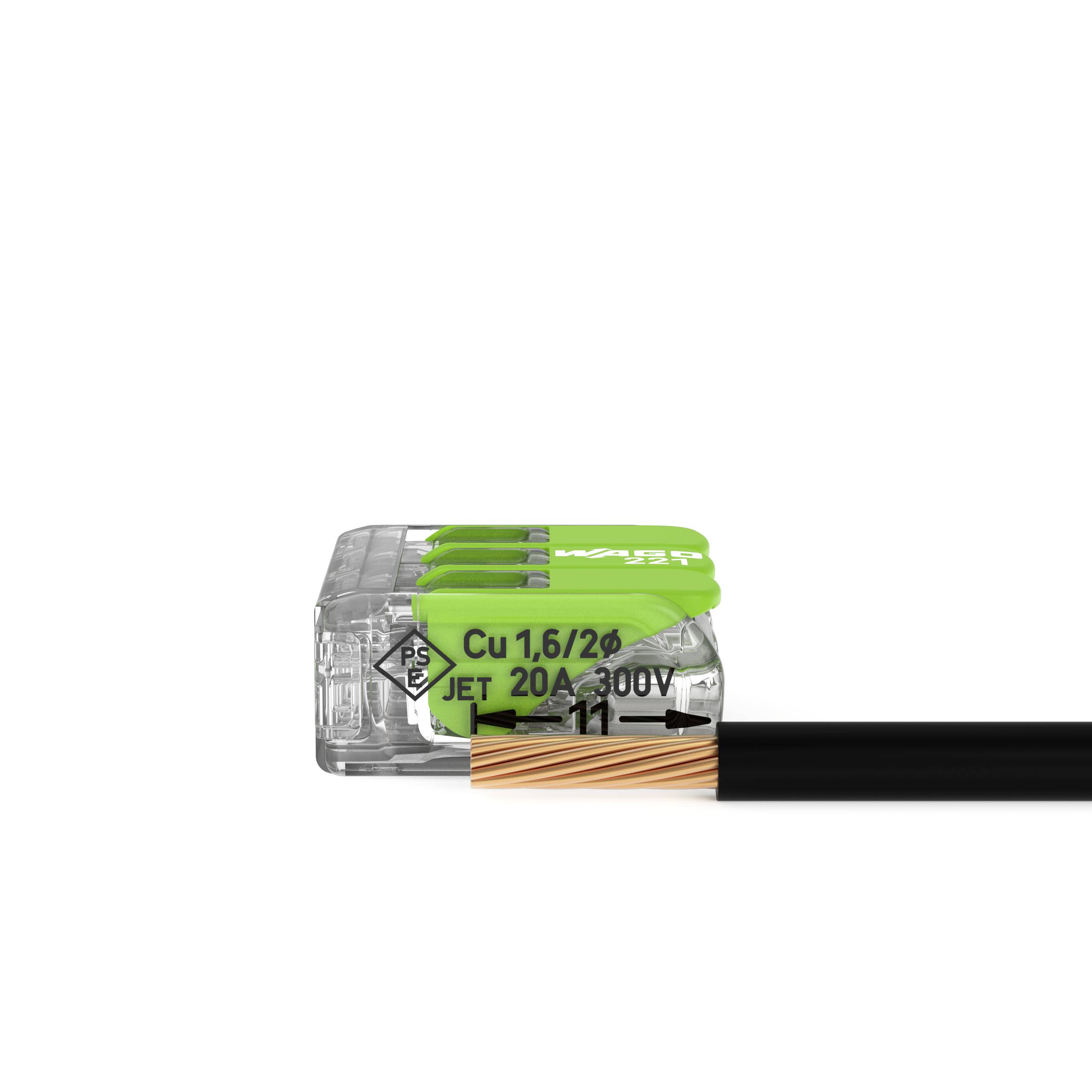

Priehľadný konektor so zelenou pákou, ktorý drží jeden medený kábel. Text na konektore: 'Cu 1,6/2,6 JET 20 A 300V'.

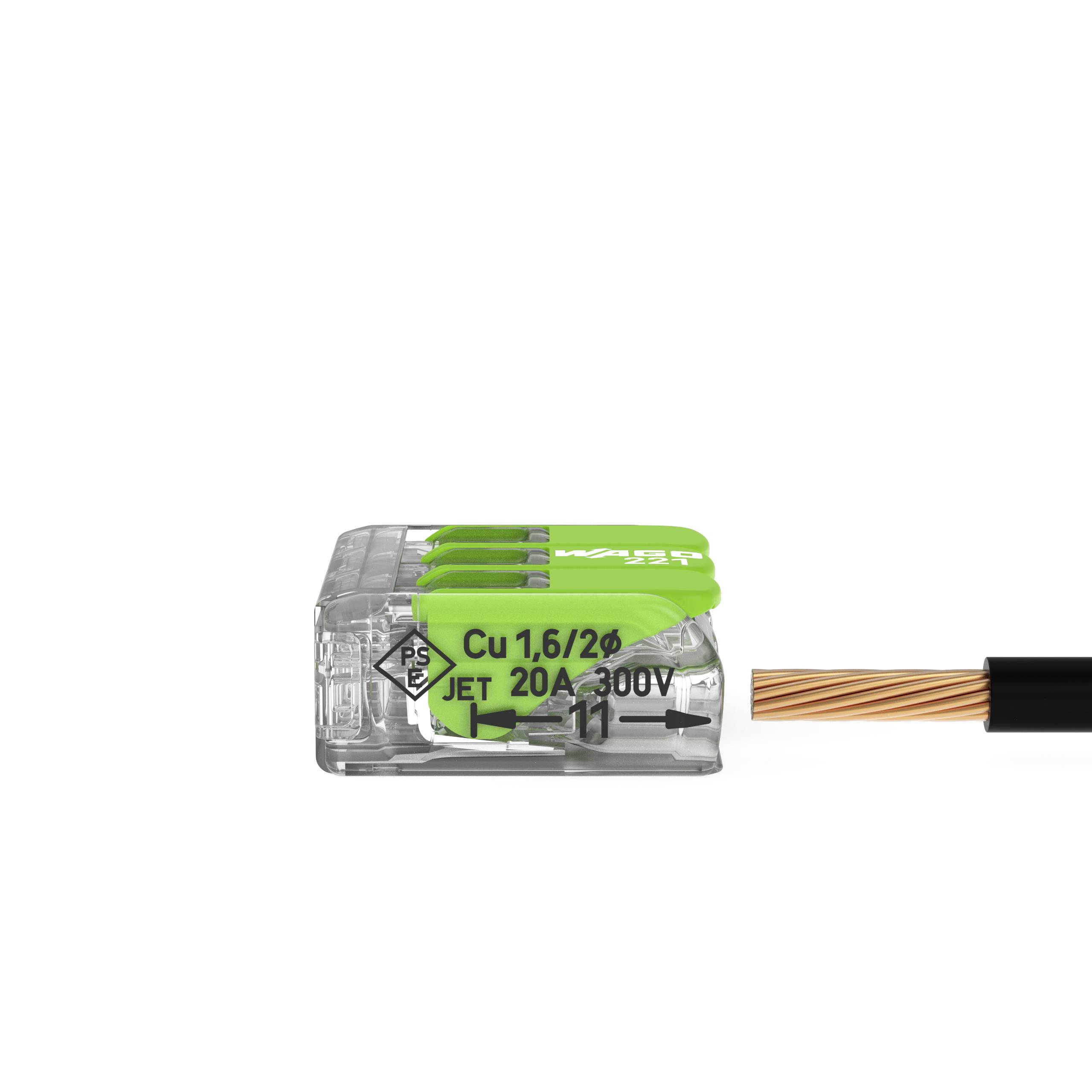

Transparentná svorka so zelenou pákou pre elektrické káble, zobrazujúca vnútorné medené spoje, vhodná pre 20 ampérov.

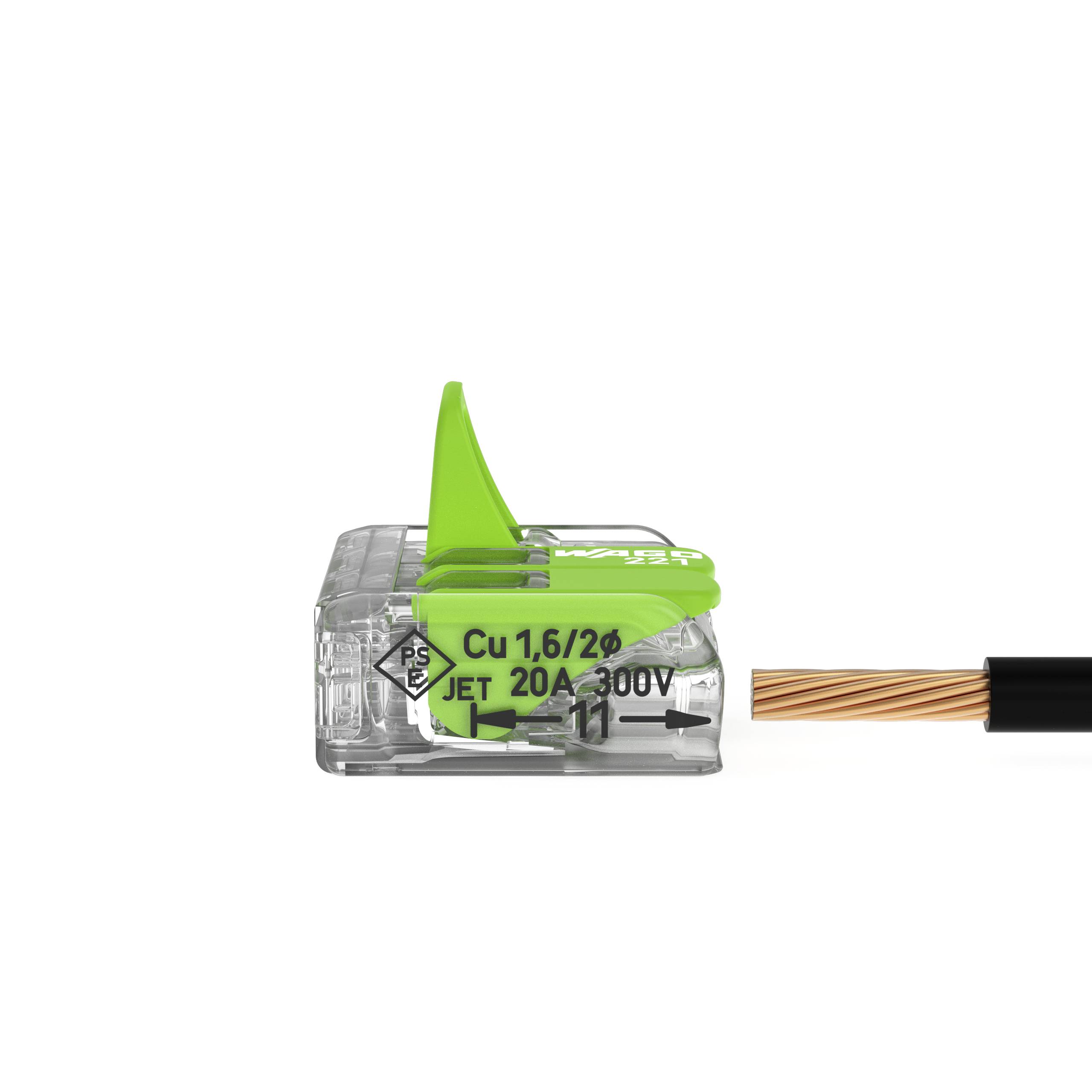

Zelený pákovací svorkovnicový konektor s vloženým medeným vodičom. Páka je zdvihnutá, pripravená na pripojenie.

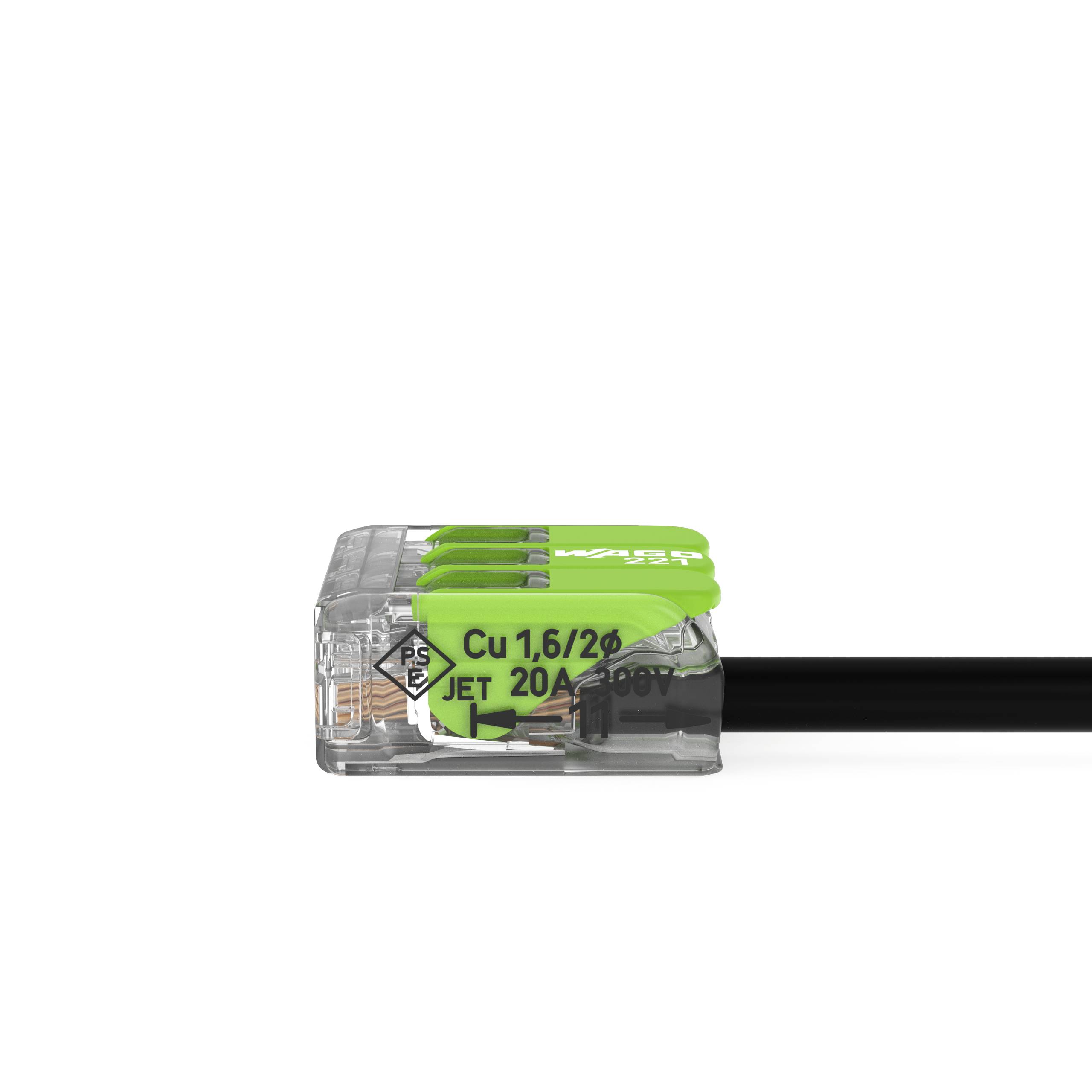

Priehľadný, obdĺžnikový konektor so zeleným uzáverom a čiernym káblom. Označený nápisom 'Cu 1,6/25 JET 20 A'. Konektor pre elektrické aplikácie.

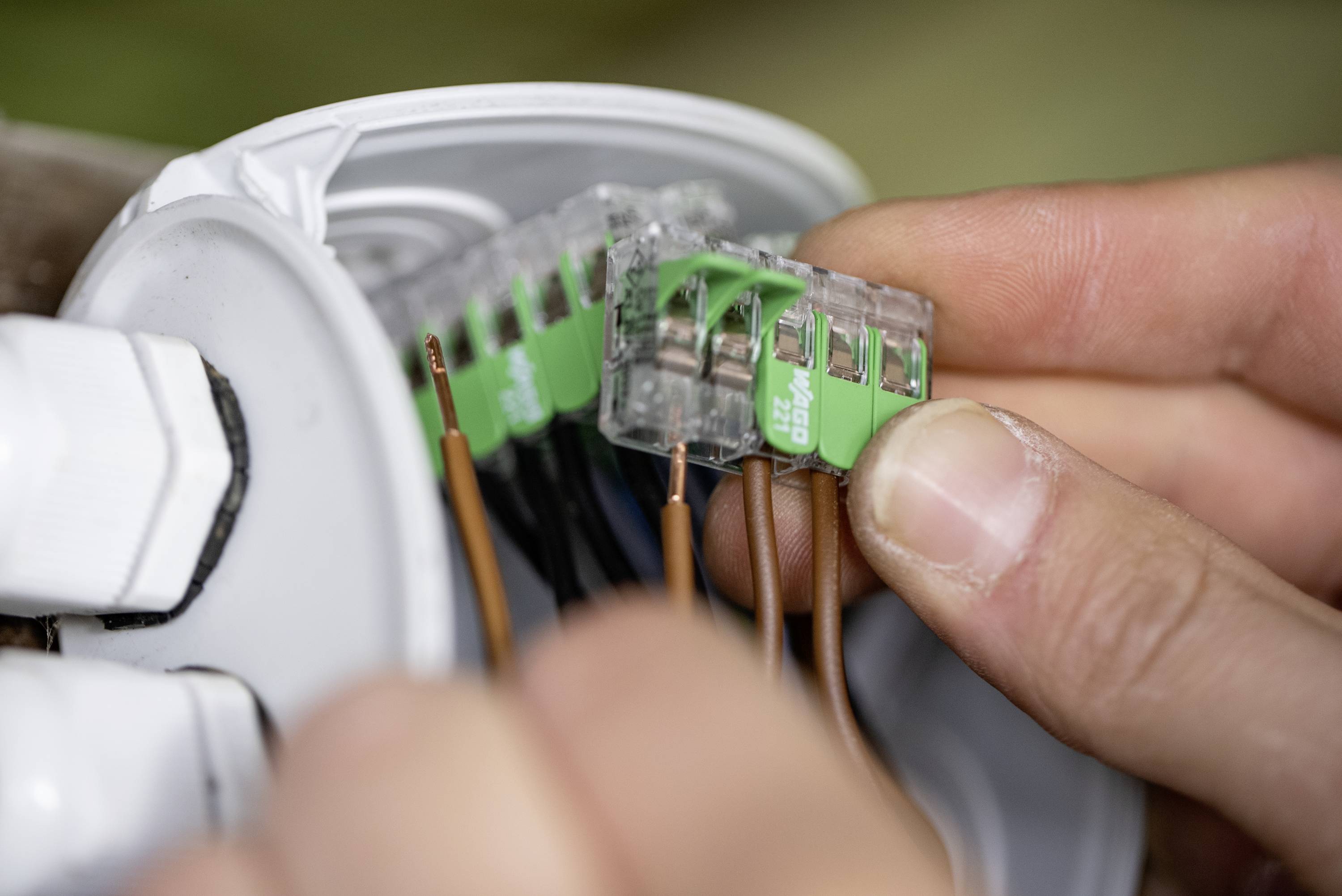

Detailný záber rúk umiestňujúcich elektrické káble do spojovacej svorky. Elektroinštalačné práce so zameraním na techniku.

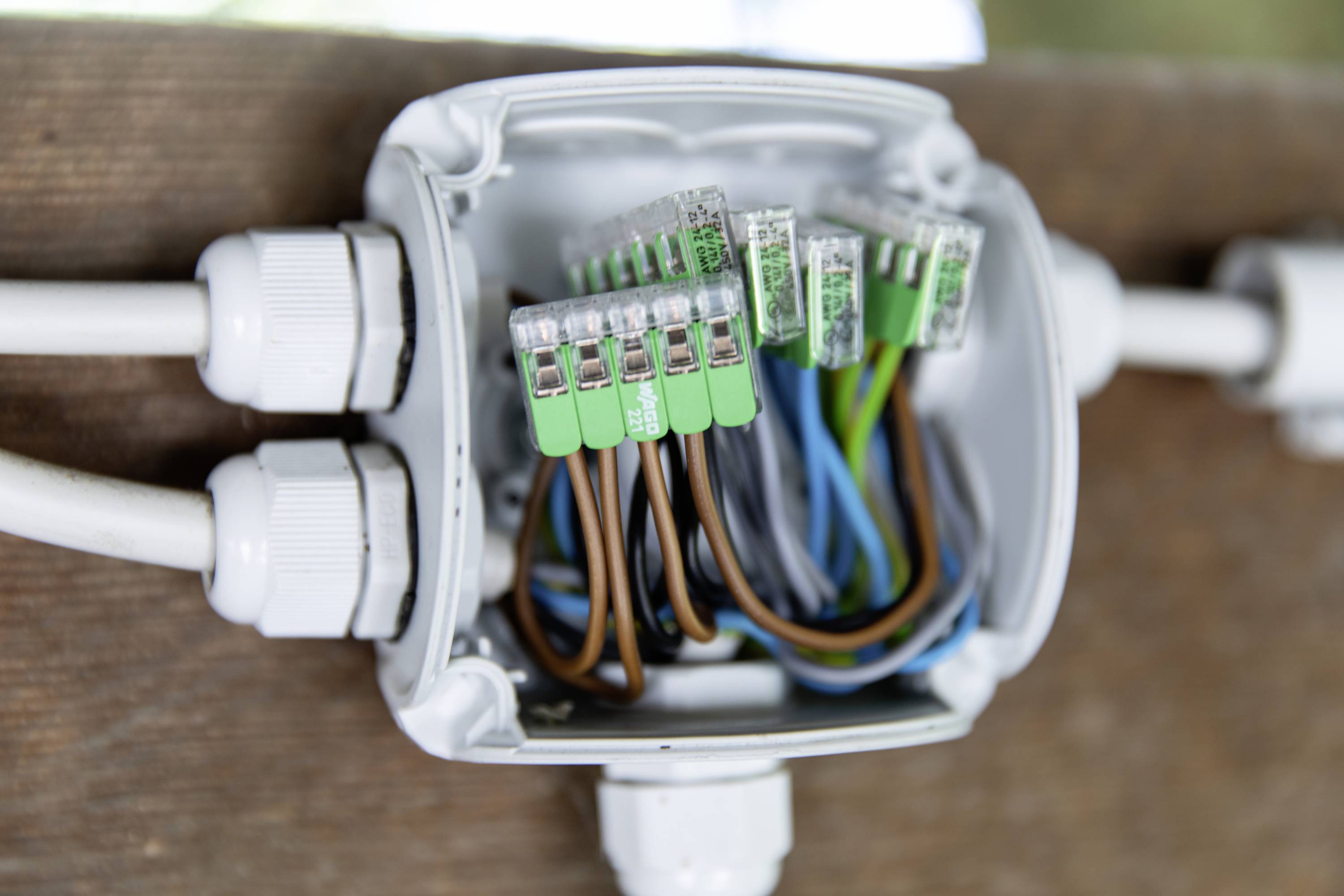

Elektrická rozvodná krabica s viacerými farebnými káblami, ktoré sú v nej prepojené. Tri káble vedú zľava a jeden zdola.

1/10

Kategória výrobku

káblová svorka

Prierez flexibilné (min.)

0.14 mm²

Flexibilné priemer (max.)

4 mm²

Prierez pevný (min.)

0.2 mm²

Pevný prierez (max.)

4 mm²

Datasheety: (PDF)

Doručenie: Ut 13. 10.

90 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (0,57 € / kus)

28,45 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spojovacia svorka série 221

O 40 % menší ako predchádzajúci model

Technické parametre

Kategória výrobku: káblová svorka

Prierez flexibilné (min.): 0.14 mm²

Flexibilné priemer (max.): 4 mm²

Prierez pevný (min.): 0.2 mm²

Pevný prierez (max.): 4 mm²

Pólov: 3

Farba: priehľadná
zelená

Series: 221

Menovitý prúd: 32 A

Menovitý prúd - filter: 32 A

Obsah: 50 ks

Rozmer.: (d x š) 18.8 mm x 18.8 mm

Číslo výrobcu: 221-423

: 24 - 12

Odizolovaná dĺžka: 11 mm

Pripojenie: pružinová svorka

Izolačný materiál: plast

Menovité napätie: 450 V

Šírka: 18.8 mm

Dĺžka: 18.8 mm

Prevádzková teplota: až +85 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2992019 WAGO 221-423, 221, káblová svorka, 0.14-4 mm², kontakty 3, priehľadná, zelená, 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2992019 WAGO 221-423, 221, káblová svorka, 0.14-4 mm², kontakty 3, priehľadná, zelená, 50 ks

Popis

Mimoriadne štíhly
Terminály generácie 221 skutočne šetria priestor: ich objem sa v porovnaní s predchádzajúcim modelom (séria 222) zmenšil o 40 %. To znamená, že elektroinštalatéri môžu teraz ľahko implementovať aplikácie s obmedzenými podmienkami inštalácie. Vďaka extrémne štíhlemu dizajnu novej série je možné káblové svorky jednoducho a rýchlo vložiť do inštalačných krabíc. Úspora miesta navyše ponúka ďalšie možnosti pre neskoršie rozšírenie.

Pozrite sa, čo sa deje
Nový dizajn puzdra série 221 z priehľadného plastu umožňuje jednoduchú vizuálnu kontrolu správnej polohy vodiča. Po pripojení môže elektrikár okamžite vidieť, či sú všetky vodiče úplne zastrčené a správne pripojené. Správnu dĺžku odizolovania vodičov je teraz možné jednoducho skontrolovať na prvý pohľad. Uzavreté káblové lieviky zaisťujú jasné vedenie vodičov k upínaciemu bodu.

Zamerajte sa na užívateľskú prívetivosť
Inštalatér môže terminál pohodlne a bezpečne otestovať pomocou dvoch testovacích otvorov, aj keď je nainštalovaný, pomocou všetkých bežných testovacích sond. Bočné priehlbiny na uchopenie v kryte zvyšujú užívateľskú prívetivosť pri otváraní pák. Nová generácia svoriek je založená na osvedčenej beznástrojovej technológii CAGE CLAMP®, pri ktorej sa upínacie body otvárajú a zatvárajú pomocou ovládacej páky. Rozdiel oproti predchádzajúcemu modelu: ovládanie páky je teraz ešte jednoduchšie. Vďaka tomu je pripojenie vodičov ešte jednoduchšie a rýchlejšie.

Veľká rozmanitosť aplikácií
Ako univerzálna svorka je nová séria 221 schopná pojať všetky bežné typy vodičov: Len s jednou svorkou je možné použiť prierezy vodičov 0,14 až 4 mm² (jemný drôt) alebo 0,2 až 4 mm² (plné a lankové). zakryté. Vďaka vysokému a spoľahlivému menovitému prúdu 32 A a menovitému napätiu 450 V je séria 221 vhodná pre širokú škálu aplikácií. Typické aplikácie v technike budov zahŕňajú pripojenie svetiel, motorov žalúzií a elektroinštalácie interkomových systémov a ovládačov dverí a brán. V priemysle je pripojovacia svorka ideálna okrem iného na zapojenie motorov a čerpadiel.
