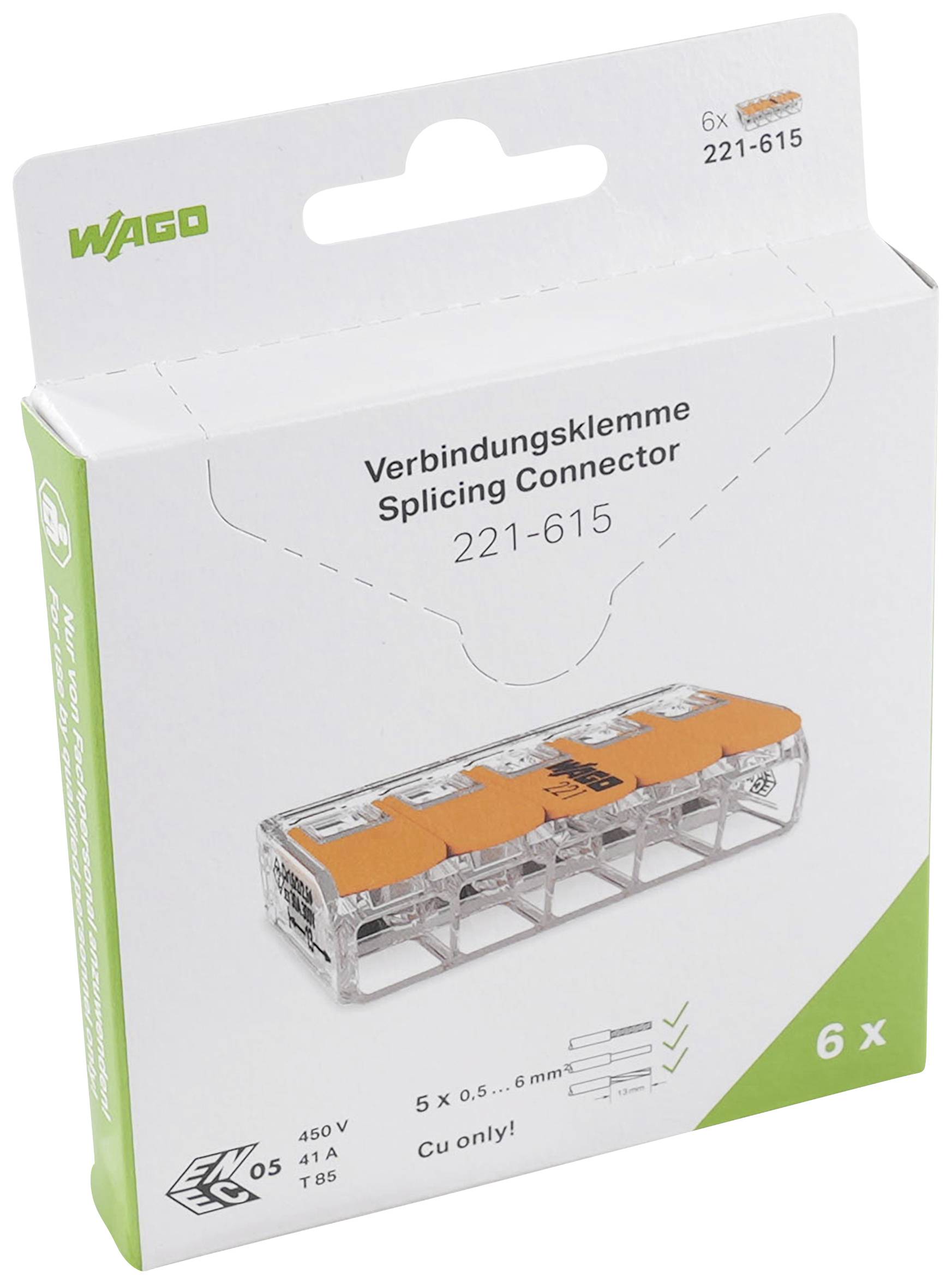

WAGO 221-615, 221, káblová svorka, 0.5-6 mm², kontakty 5, priehľadná, oranžová, 6 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
káblová svorka
Prierez flexibilné (min.)
0.5 mm²
Flexibilné priemer (max.)
6 mm²
Prierez pevný (min.)
0.5 mm²
Pevný prierez (max.)
6 mm²
130 Set(y)
Počet (Veľkosť balenia 6 ks)
Celkom (1,35 € / kus)
8,12 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Pripojovacia svorka série 221
- O 40% menší ako predchádzajúci model
Technické parametre
- Kategória výrobku
káblová svorka
- Prierez flexibilné (min.)
0.5 mm²
- Flexibilné priemer (max.)
6 mm²
- Prierez pevný (min.)
0.5 mm²
- Pevný prierez (max.)
6 mm²
- Pólov
5
- Farba
priehľadná
oranžová
- Series
221
- Menovitý prúd
41 A
- Menovitý prúd - filter
41 A
- Obsah
6 ks
- Rozmer.
(d x š) 21.1 mm x 36.7 mm
- Číslo výrobcu
221-615
20 - 10
- Odizolovaná dĺžka
12- 14 mm
- Pripojenie
pružinová svorka
- Izolačný materiál
plast
- Menovité napätie
450 V
- Šírka
36.7 mm
- Dĺžka
21.1 mm
- Prevádzková teplota
až +85 °C
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2564448 WAGO 221-615, 221, káblová svorka, 0.5-6 mm², kontakty 5, priehľadná, oranžová, 6 ks
Popis
Mimoriadne štíhly
Terminály generácie 221 sú zázrakom skutočného priestoru: ich objem sa v porovnaní s predchádzajúcim modelom (séria 222) znížil o 40%. To znamená, že elektroinštalatéri môžu teraz ľahko implementovať aplikácie s obmedzenými inštalačnými podmienkami. Vďaka extrémne tenkému dizajnu novej série je možné káblové terminály rýchlo a ľahko vložiť do inštalačných krabíc. Úspora miesta navyše ponúka ďalšie možnosti pre neskoršie rozšírenia.
Pozrite sa, čo sa deje
Nový dizajn krytu série 221 vyrobený z priehľadného plastu umožňuje ľahkú vizuálnu kontrolu správnej polohy vodiča. Elektrikár po pripojení okamžite uvidí, či sú všetky vodiče vložené až na doraz a či sú správne zapojené. Správna dĺžka odizolovania vodičov sa teraz dá ľahko skontrolovať na prvý pohľad. Uzavreté lieviky zabezpečujú, aby boli vodiče jasne vedené k koncovému bodu.
Zamerajte sa na užívateľskú prívetivosť
Inštalatér môže použiť dva testovacie otvory na pohodlné a bezpečné testovanie svorky, aj keď je nainštalovaný, pomocou všetkých bežných testovacích prvkov. Bočné rukoväte v kryte zvyšujú príjemnosť pri otváraní páky. Nová generácia svoriek je založená na osvedčenej technológii CAGE CLAMP® bez použitia nástrojov, pri ktorej sa upínacie body otvárajú a zatvárajú pomocou ovládacej páky. Rozdiel oproti predchádzajúcemu modelu: Ovládanie páky je teraz ešte jednoduchšie. Vďaka tomu je pripojenie vodičov ešte jednoduchšie a rýchlejšie.
Veľké množstvo aplikácií
Ako univerzálna svorka je nová séria 221 schopná pojať všetky bežné typy vodičov: iba jednou svorkou je možné zakrývať prierezy vodičov 0,14 až 4 mm² (jemný drôt) alebo 0,2 až 4 mm² (jednoduchý a viacvodičový). Vďaka vysokému a spoľahlivému menovitému prúdu 32 A a menovitému napätiu 450 V je séria 221 vhodná pre široké spektrum aplikácií. Typickými aplikáciami v stavebnej technike sú pripojenie svetiel, žalúziových motorov a zapojenie interkomov, ovládania dverí a brán. V priemysle je pripojovací terminál ideálny okrem iného na zapojenie motorov a čerpadiel.
Tento text bol preložený strojovo.
Terminály generácie 221 sú zázrakom skutočného priestoru: ich objem sa v porovnaní s predchádzajúcim modelom (séria 222) znížil o 40%. To znamená, že elektroinštalatéri môžu teraz ľahko implementovať aplikácie s obmedzenými inštalačnými podmienkami. Vďaka extrémne tenkému dizajnu novej série je možné káblové terminály rýchlo a ľahko vložiť do inštalačných krabíc. Úspora miesta navyše ponúka ďalšie možnosti pre neskoršie rozšírenia.
Pozrite sa, čo sa deje
Nový dizajn krytu série 221 vyrobený z priehľadného plastu umožňuje ľahkú vizuálnu kontrolu správnej polohy vodiča. Elektrikár po pripojení okamžite uvidí, či sú všetky vodiče vložené až na doraz a či sú správne zapojené. Správna dĺžka odizolovania vodičov sa teraz dá ľahko skontrolovať na prvý pohľad. Uzavreté lieviky zabezpečujú, aby boli vodiče jasne vedené k koncovému bodu.
Zamerajte sa na užívateľskú prívetivosť
Inštalatér môže použiť dva testovacie otvory na pohodlné a bezpečné testovanie svorky, aj keď je nainštalovaný, pomocou všetkých bežných testovacích prvkov. Bočné rukoväte v kryte zvyšujú príjemnosť pri otváraní páky. Nová generácia svoriek je založená na osvedčenej technológii CAGE CLAMP® bez použitia nástrojov, pri ktorej sa upínacie body otvárajú a zatvárajú pomocou ovládacej páky. Rozdiel oproti predchádzajúcemu modelu: Ovládanie páky je teraz ešte jednoduchšie. Vďaka tomu je pripojenie vodičov ešte jednoduchšie a rýchlejšie.
Veľké množstvo aplikácií
Ako univerzálna svorka je nová séria 221 schopná pojať všetky bežné typy vodičov: iba jednou svorkou je možné zakrývať prierezy vodičov 0,14 až 4 mm² (jemný drôt) alebo 0,2 až 4 mm² (jednoduchý a viacvodičový). Vďaka vysokému a spoľahlivému menovitému prúdu 32 A a menovitému napätiu 450 V je séria 221 vhodná pre široké spektrum aplikácií. Typickými aplikáciami v stavebnej technike sú pripojenie svetiel, žalúziových motorov a zapojenie interkomov, ovládania dverí a brán. V priemysle je pripojovací terminál ideálny okrem iného na zapojenie motorov a čerpadiel.
