WAGO 750-624/020-001 SPS filter module 750-624/020-001 1 ks | Conrad Electronic

Elektrický modul s viacerými farebnými svorkami, na ktorom sú vytlačené čísla a symboly na identifikáciu pripojení.

Elektrický modul s viacerými farebnými svorkami, na ktorom sú vytlačené čísla a symboly na identifikáciu pripojení.

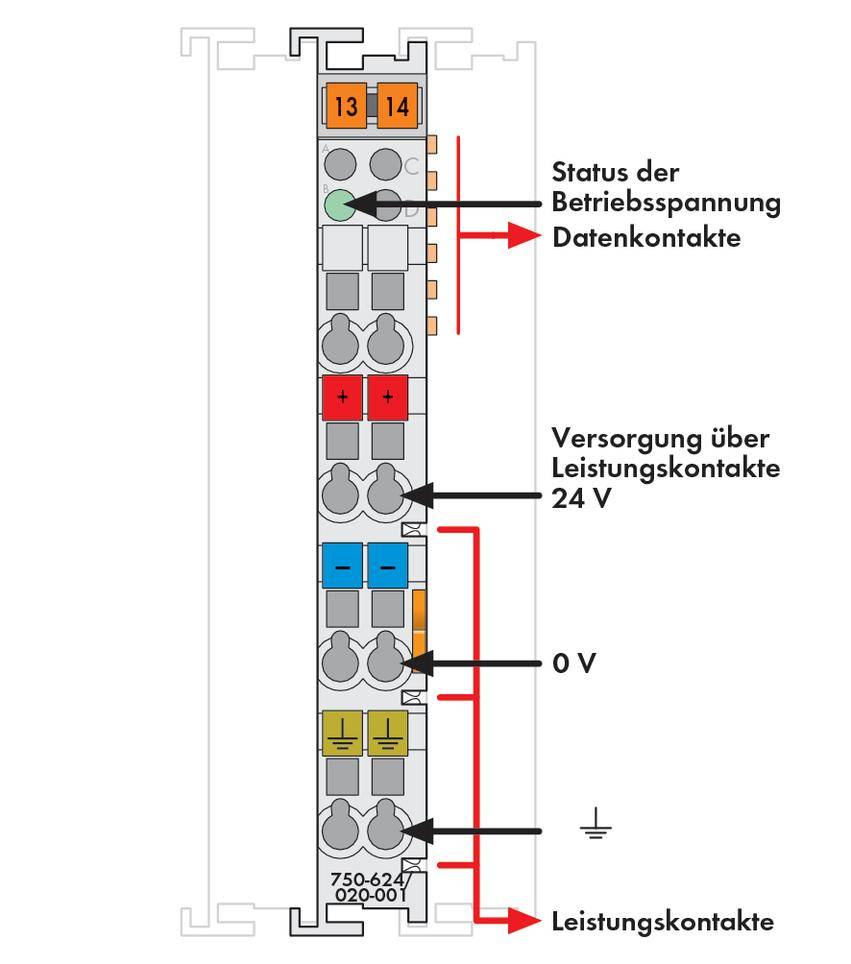

Vertikálna schéma zapojenia zobrazuje farebné bloky s popiskami: 'Stav prevádzkového napätia', 'Napájanie cez výkonové kontakty 24 V', '0 V', 'Výkonové kontakty'.

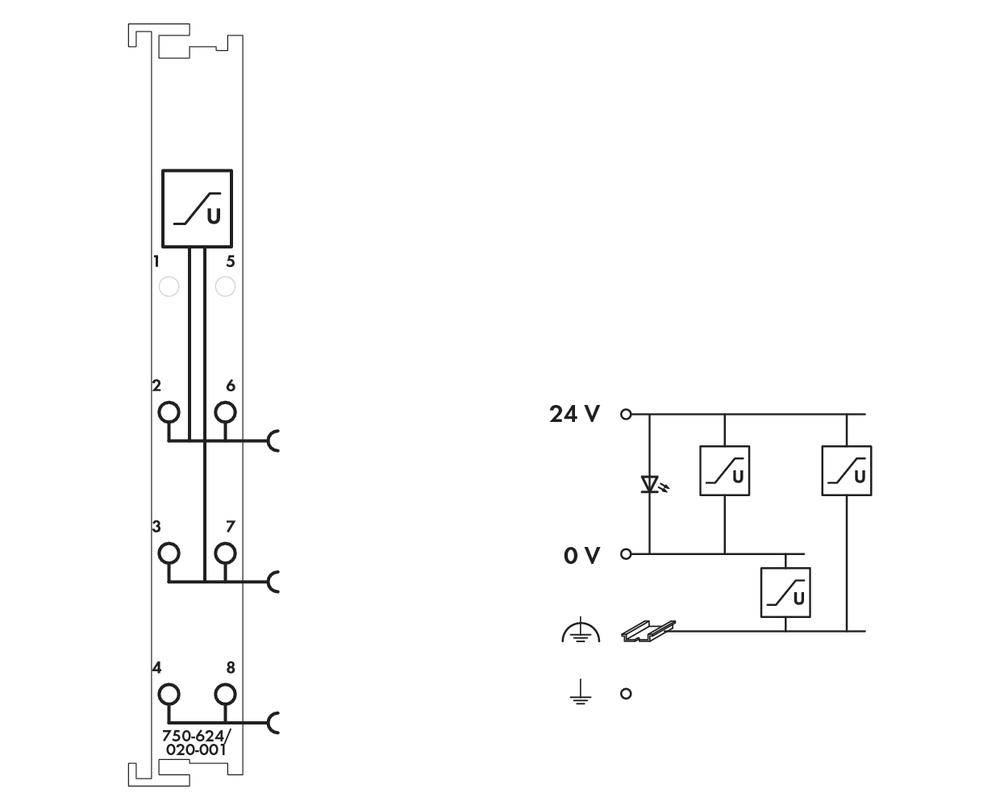

Diagram elektrického obvodu: Vľavo s očíslovanými svorkami, vpravo schematický plán s 24V a 0V okruhmi, znázorňuje funkčnosť.

1/3

WAGO

Datasheety: (PDF)

Doručenie: Pi 13. 11.

Počet

Ks

Celkom (68,28 € / kus)

76,66 €

-11 %

68,28 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Farba: svetlošedá
Prierez: 0,08 - 2,5 mm²
AWG: 28-14
Pripojenie: CAGE CLAMP®
Dĺžka odizolovania: 8 - 9 mm
Spôsob montáže: TS 35
Prevádzková teplota: 0 - +55 ° C

Kategória výrobku: SPS filter module

Rozhranie: Profibus
svorky

Typ: 750-624/020-001

Prevádzkové napätie: 24 V/DC

V: 65 mm

Dĺžka: 100 mm

Šírka: 51 mm

Max. okolitá teplota: +55 °C

Min. okolitá teplota: 0 °C

Rozmer.: (d x š x v) 100 x 51 x 65 mm

Číslo výrobcu: 750-624/020-001

Hmotnosť: 45.626 g

Pripojenie: pripojenie pružinovou svorkou

Spôsob montáže: montážna DIN lišta

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 191990 WAGO 750-624/020-001 SPS filter module 750-624/020-001 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 191990 WAGO 750-624/020-001 SPS filter module 750-624/020-001 1 ks

Popis

Field supply, 24 V DC, svetlošedá.

Tento text bol preložený strojovo.
