WAGO 753-424 | Conrad Electronic

Na obrázku je sivý modulárny systém radových svoriek s farebne kódovanými prípojkami a označeniami určenými na montáž na DIN lišty.

Na obrázku je sivý modulárny systém radových svoriek s farebne kódovanými prípojkami a označeniami určenými na montáž na DIN lišty.

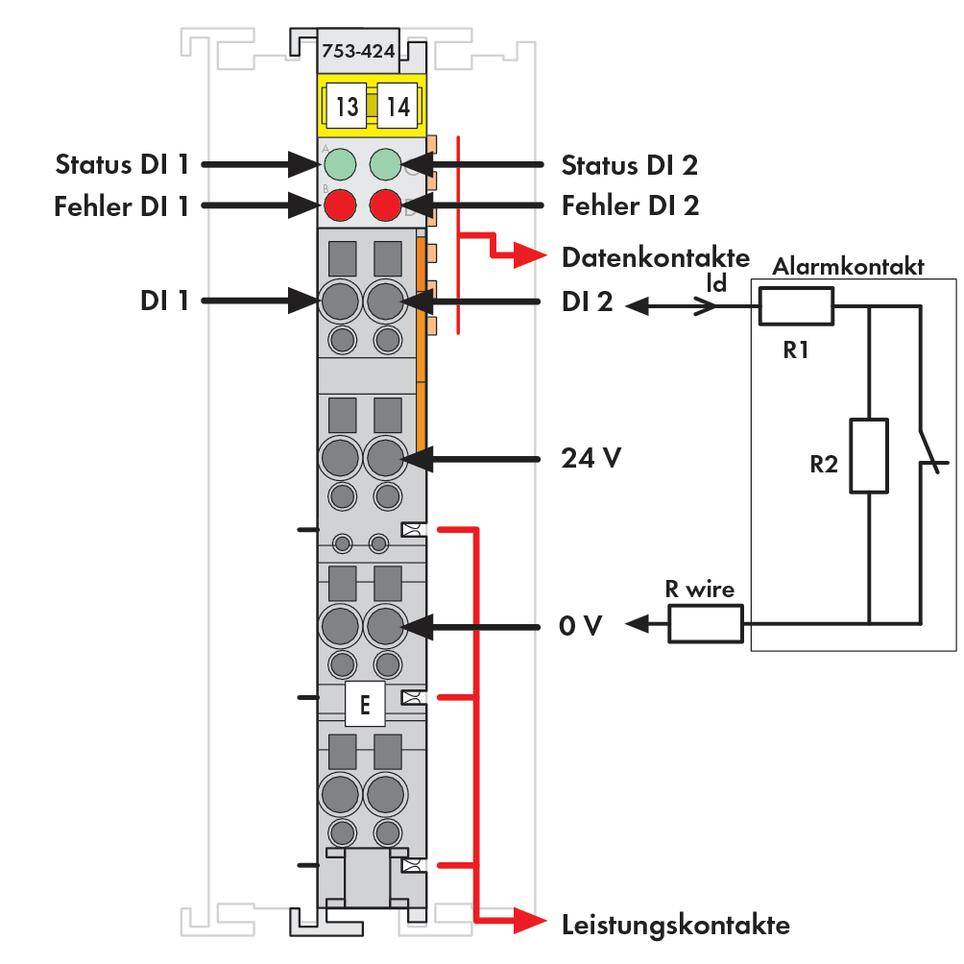

Schematický nákres elektronického modulu; zobrazuje stavové a chybové indikátory pre dva digitálne vstupy, dátové a napájacie kontakty, ako aj obvod alarmového kontaktu na pravej strane.

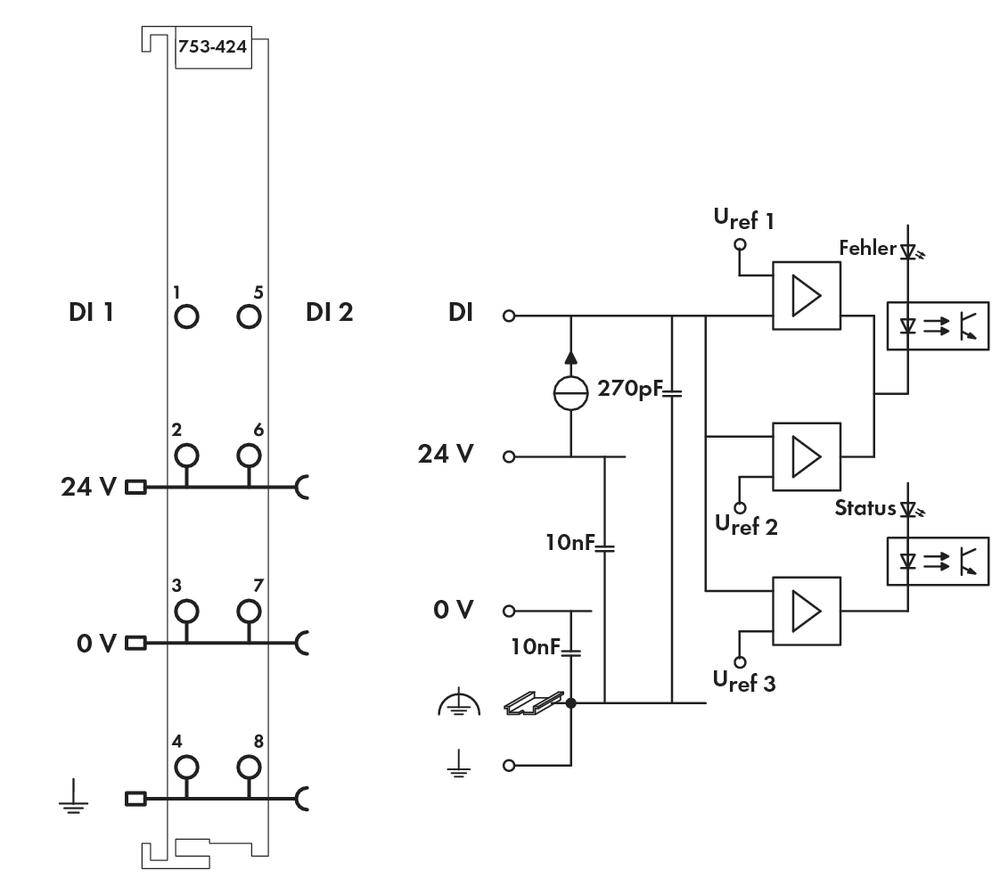

'Schéma zapojenia zobrazuje dve zapojenia: vľavo s DI1, DI2, 24V, 0V; vpravo s 270pF, 10nF, chybovými a stavovými indikátormi s LED.'

1/3

WAGO

Datasheety: (PDF)

Doručenie: Pi 13. 11.

Počet

Ks

Celkom (65,03 € / kus)

71,66 €

-9 %

65,03 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Farba: svetlošedá
Prierez: 0,08 - 2,5 mm²
AWG: 28-14
Dĺžka odizolovania: 9 - 10 mm
spotreba prúdu: 6 mA
Spôsob montáže: TS 35
Ochranný druh IP20
Prevádzková teplota: 0 - +55 ° C

Kategória výrobku: SPS intruder alarm

Maximálny počet vstupov: 2

Prevádzkové napätie: 24 V/DC

V: 64 mm

Šírka: 12 mm

Rozmer.: (š x v x h) 12 x 64 x 100 mm

Číslo výrobcu: 753-424

Typ: 753-424

Max. okolitá teplota: +55 °C

Min. okolitá teplota: 0 °C

Hmotnosť: 51 g

Obsah: 1 ks

Hĺbka: 100 mm

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 192148 WAGO 753-424

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 192148 WAGO 753-424

Popis

DC 24 V, svetlošedá.
