WAGO 855-3001/060-003 Káblový transformátor prúdu Primárny prúd 60 A Sekundárny prúd 1 A Priechodka pre vodič (výška x š

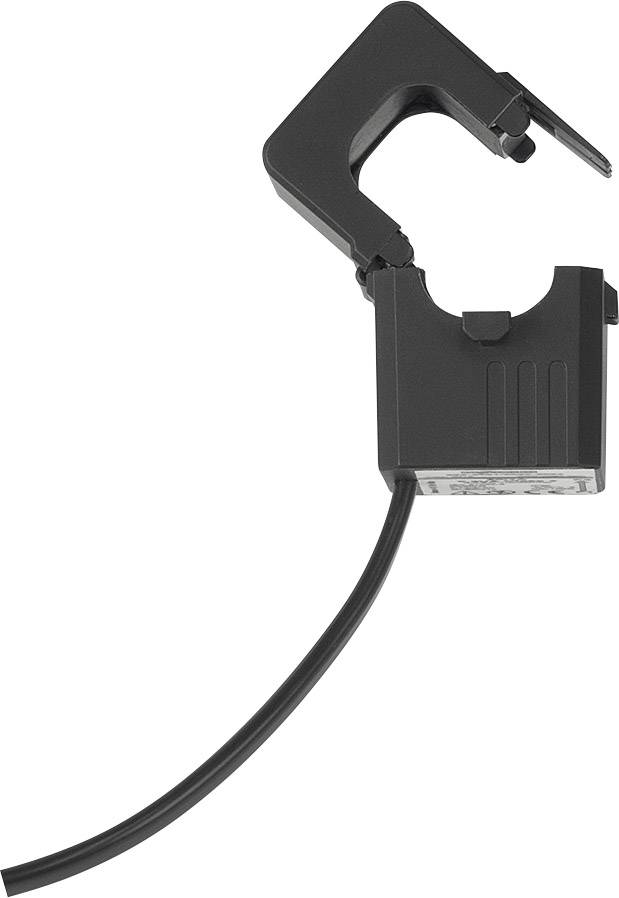

Čierny prúdový transformátor s otvoreným svorkovým mechanizmom a káblom, typicky používaný na meranie elektrického prúdu v elektrických vedeniach.

Päť čiernych telefónnych slúchadiel visí v klesajúcom rade zľava doprava. Obrázok znázorňuje klesajúci pohybový vzor.

1/2

Datasheety: (PDF)

Doručenie: Ut 3. 11.

Počet

Celkom (101,62 € / kus)

112,49 €

-10 %

101,62 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Transformátor prúdu s káblovým prevodom855-3001/060-003

Vstupný prúd 60 A
Druhotný výstupný prúd 1 A
Ø priechodky vodiče 18 mm

Technické parametre

Dĺžka pripojovacieho kábla: 3m

Kategória výrobku: Káblový transformátor prúdu

Druh upevnenie: zaklapovacie montáž

Primárny prúd: 60 A

Sekundárny prúd: 1 A

: 0.2 VA

Ø priechodky vodiče: 18 mm

Trieda presnosti: 3

Typ: 855-3001/060-003

Druhotný výstupný prúd: 1 A

Vstupný prúd: 60 A

Priechodka pre vodič (šírka): 18 mm

Priechodka pre vodič (výška x šírka): 21 x 18 mm

Priechodka pre vodič (výška): 21 mm

Dĺžka: 3 m

: 0.2 VA

Pripojenie: Kábel

: Cable rebuilding current converter

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Primárny prúd

Výkon

Sekundárny prúd

Ø priechodky vodiče

WAGO 855-3001/060-003 Káblový transformátor prúdu Primárny prúd 60 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):21 x 18 mm Ø priechodky vodiče:18 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1385821

Tento produkt

60 A

0.2 VA

1 A

18 mm

WAGO 855-3001/100-003 Káblový transformátor prúdu Primárny prúd 100 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):21 x 18 mm Ø priechodky vodiče:18 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1385822

100 A

0.2 VA

1 A

18 mm

WAGO 855-3001/200-001 Káblový transformátor prúdu Primárny prúd 200 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):21 x 18 mm Ø priechodky vodiče:18 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1385823

200 A

0.2 VA

1 A

18 mm

WAGO 855-3001/250-001 Káblový transformátor prúdu Primárny prúd 250 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):21 x 18 mm Ø priechodky vodiče:18 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1385824

250 A

0.2 VA

1 A

18 mm

WAGO 855-4001/100-001 Káblový transformátor prúdu Primárny prúd 100 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):19 x 18 mm Ø priechodky vodiče:18 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1385873

100 A

0.2 VA

1 A

18 mm

WAGO 855-4001/150-001 Káblový transformátor prúdu Primárny prúd 150 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):19 x 18 mm Ø priechodky vodiče:18 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1385874

150 A

0.2 VA

1 A

18 mm

WAGO 855-4001/200-001 Káblový transformátor prúdu Primárny prúd 200 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):19 x 18 mm Ø priechodky vodiče:18 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1385875

200 A

0.2 VA

1 A

18 mm

WAGO 855-4005/150-101 Káblový transformátor prúdu Primárny prúd 150 A Sekundárny prúd 5 A Priechodka pre vodič (výška x šírka):21 x 18 mm Ø priechodky vodiče:18 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1385876

150 A

1 VA

5 A

18 mm

WAGO 855-4101/200-001 Káblový transformátor prúdu Primárny prúd 200 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):27.5 x 28 mm Ø priechodky vodiče:28 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1385877

200 A

0.2 VA

1 A

28 mm

WAGO 855-4101/250-001 Káblový transformátor prúdu Primárny prúd 250 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):27.5 x 28 mm Ø priechodky vodiče:28 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1385878

250 A

0.2 VA

1 A

28 mm

Na stiahnutie

Datasheet

Datasheet 1385821 WAGO 855-3001/060-003 Káblový transformátor prúdu Primárny prúd 60 A Sekundárny prúd 1 A Priechodka pre vodič (výška x š

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1385821 WAGO 855-3001/060-003 Káblový transformátor prúdu Primárny prúd 60 A Sekundárny prúd 1 A Priechodka pre vodič (výška x š

Popis

Kompaktné deliteľné transformátory prúdu s káblovým prevodom sú zvlášť vhodné na dodatočné vybavenie v existujúcich systémoch. Transformátory prúdu pre káblové prevody sa používajú najmä v prípadoch, keď sa prúdová cesta nesmie prerušiť. Presnosť transformátora prúdu s deleným drôtom vedie k zvlášť presným meraniam prúdu. Transformátory prúdového prevodného prúdu môžu byť na konci kábla zaťažené stanoveným menovitým výkonom. Všetky prevodníky sú navrhnuté s farebne označenými káblami. Dve dodávané káblové zväzky odolné voči UV žiareniu zaisťujú bezpečnú a ľahkú inštaláciu.

Tento text bol preložený strojovo.

Prevedenie

Transformačné pomery od 60 A do 1 000 A na primárnej strane a 1 A alebo 5 A na sekundárnej strane
Bez prerušenia meracieho vedenia
Ideálne na použitie vo veľmi malých priestoroch
Mimoriadne rýchla inštalácia
Na použitie okolo izolovaných vodičov do Ø 42 mm
Kompaktné a sklopné do 5 m.
