WAGO 855-301/400-1001 Okenný prúdový transformátor Primárny prúd 400 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm 1 k

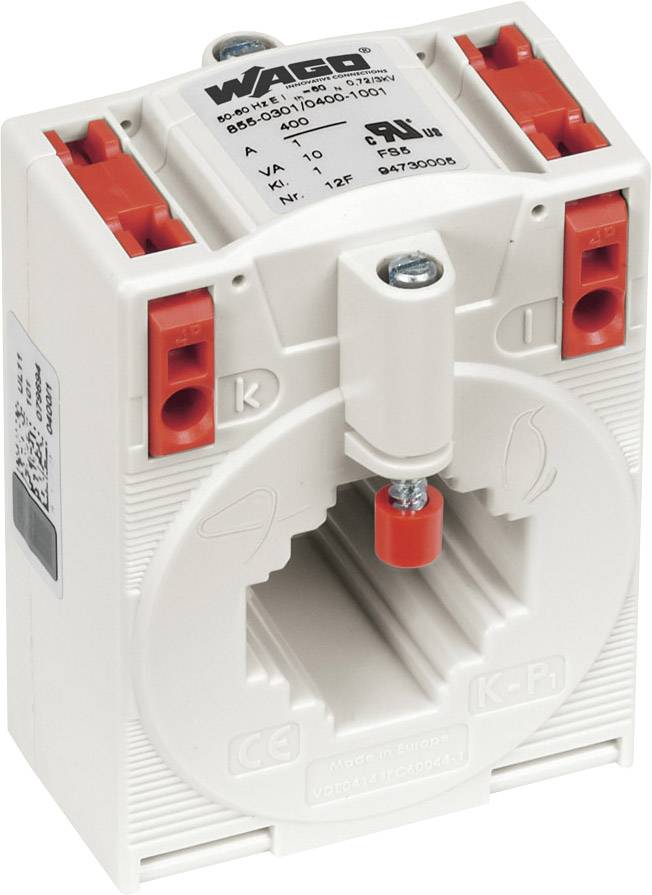

Biely elektrický WAGO svorkovnicový blok s viacerými skrutkovacími svorkami a červenými vstupmi pre zapojenie.

Transformátor prúdu obopína hrubý kábel na kovovej lište.

Elektrický prúdový senzor na DIN lište, s medeným vodičom a červenými skrutkovými svorkami, určený na meranie a monitorovanie prúdu.

1/3

Datasheety: (PDF)

Doručenie: Ut 3. 11.

Počet

Celkom (37,39 € / kus)

37,39 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Plug-in prúdový transformátor855-301/400-1001

N/A
N/A
Ø priechodky vodiče 26 mm
Môže byť namontovaný na kruhové vodiče alebo medené tyče

Technické parametre

Kategória výrobku: Okenný prúdový transformátor

Primárny prúd: 400 A

Sekundárny prúd: 1 A

: 10 VA

Ø priechodky vodiče: 26 mm

Trieda presnosti: 1

Typ: 855-301/400-1001

Druhotný výstupný prúd: 1 A

Vstupný prúd: 400 A

: 10 VA

Pripojenie: Zásuvné terminály

: Attachable current transformer

UKCA: Nie je relevantné

Varianty(Všetky ceny sú bez DPH.)

Primárny prúd

Výkon

Sekundárny prúd

Ø priechodky vodiče

WAGO 855-301/400-1001 Okenný prúdový transformátor Primárny prúd 400 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm 1 ks

Objednávacie číslo:1385862

Tento produkt

400 A

10 VA

1 A

26 mm

WAGO 855-301/060-101 Okenný prúdový transformátor Primárny prúd 60 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm 1 ks

Objednávacie číslo:1385853

60 A

1.25 VA

1 A

26 mm

WAGO 855-301/050-103 Okenný prúdový transformátor Primárny prúd 50 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm nástrčná montáž 1 ks

Objednávacie číslo:1385856

50 A

1.25 VA

1 A

26 mm

WAGO 855-301/075-201 Okenný prúdový transformátor Primárny prúd 75 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm 1 ks

Objednávacie číslo:1385857

75 A

2.5 VA

1 A

26 mm

WAGO 855-301/100-201 Okenný prúdový transformátor Primárny prúd 100 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm 1 ks

Objednávacie číslo:1385858

100 A

2.5 VA

1 A

26 mm

WAGO 855-301/150-501 Okenný prúdový transformátor Primárny prúd 150 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):26 x 26 mm Ø priechodky vodiče:26 mm 1 ks

Objednávacie číslo:1385859

150 A

5 VA

1 A

26 mm

WAGO 855-301/200-501 Okenný prúdový transformátor Primárny prúd 200 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm 1 ks

Objednávacie číslo:1385860

200 A

5 VA

1 A

26 mm

WAGO 855-301/250-501 Okenný prúdový transformátor Primárny prúd 250 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm 1 ks

Objednávacie číslo:1385861

250 A

5 VA

1 A

26 mm

WAGO 855-301/600-1001 Okenný prúdový transformátor Primárny prúd 600 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm 1 ks

Objednávacie číslo:1385863

600 A

10 VA

1 A

26 mm

WAGO 855-305/050-103 Okenný prúdový transformátor Primárny prúd 50 A Sekundárny prúd 5 A Ø priechodky vodiče:26 mm 1 ks

Objednávacie číslo:1385864

50 A

1.25 VA

5 A

26 mm

Na stiahnutie

Datasheet

Datasheet 1385862 WAGO 855-301/400-1001 Okenný prúdový transformátor Primárny prúd 400 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm 1 k

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1385862 WAGO 855-301/400-1001 Okenný prúdový transformátor Primárny prúd 400 A Sekundárny prúd 1 A Ø priechodky vodiče:26 mm 1 k

Popis

Zásuvné transformátory prúdu série 855 sú induktívne 1-vodičové transformátory prúdu, ktoré pracujú podľa princípu transformátora. Z dôvodu použitého princípu merania sú prúdové transformátory tohto typu vhodné len na použitie v sieťach so striedavým prúdom.

Tento text bol preložený strojovo.

Prevedenie

Bezšroubová technológia pripojenia s pripojením CAGE-CLAMP®
Rôzne možnosti inštalácie
Odolné proti nárazom a vibráciám
Vysoké mechanické prídržné sily
Vysoký prúdový odpor
Môže byť nepretržite preťažený 120% primárneho menovitého prúdu
Nízkonapäťový transformátor prúdu pre prevádzkové napätie do max. 1,2 kV Môže sa použiť v sieťach 690 V UL (Uznávané komponenty).
