WAGO 890-834/011-000 sieťový konektor WINSTA MINI zástrčka, vstaviteľná horizontálna Počet kontaktov: 4 16 A biela 100 k

Sivý plastový konektor s tromi očíslovanými pripojeniami (1, 2, 3) v obdĺžnikovom tvare. Vhodný pre elektrické pripojenia.

Ilustračný obrázok

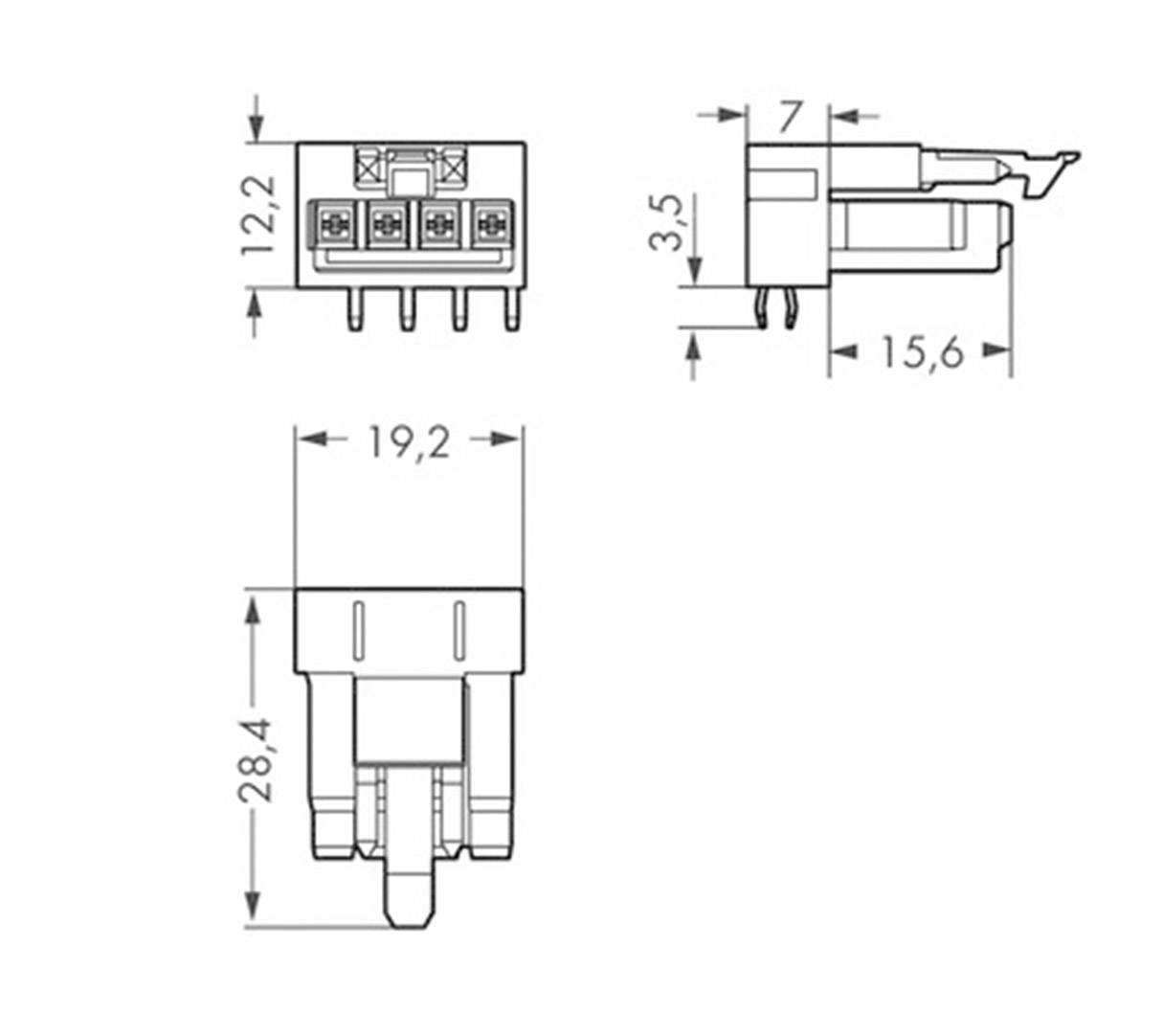

Technický výkres elektronickej súčiastky s čelným a bočným pohľadom. Rozmery v mm: 12,2 x 19,2 x 28,4 a 7 x 3,5 x 15,6.

Diagram znázorňuje dva typy usporiadania: priame a zalomené usporiadanie vrtov. Rozmery: vzdialenosť 2,3 mm, šírka 4,4 mm. Priemer vrtného otvoru: 1,3 ± 0,1 mm.

1/3

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

sieťový konektor

Prevedenie

zástrčka, vstaviteľná horizontálna

Počet kontaktov

Pripojenie

spájkovacie piny

Datasheety: (PDF)

Doručenie: Po 9. 11.

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (2,27 € / kus)

226,83 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Sieťový modul: 4.4 mm

Druh obalu: Piece

Kategória výrobku: sieťový konektor

Prevedenie: zástrčka, vstaviteľná horizontálna

Počet kontaktov: 4

Pripojenie: spájkovacie piny

Menovité napätie: 400 V

Farba: biela

Obsah: 100 ks

Menovitý prúd: 16 A

Menovitý prúd - filter: 16 A

Hmotnosť: 4.17 g

Číslo výrobcu: 890-834/011-000

Priemyslové balenie: áno

Kódovanie: A

Materiál kontaktu: zliatina medi

Pólov: 4

Šírka: 19.20 mm

V: 12.20 mm

Dĺžka: 28.40 mm

Séria: WINSTA MINI

Prevádzková teplota: -5 - + 40 ° C °C

Typ: 890-834/011-000

Varianty(Všetky ceny sú bez DPH.)

Prevedenie

Farba

Obsah

Počet kontaktov

Menovité napätie

WAGO 890-802 sieťový konektor WINSTA MINI zásuvka, vstavateľná vertikálna Počet kontaktov: 2 16 A čierna 100 ks

Objednávacie číslo:1379112

zásuvka, vstavateľná vertikálna

čierna

100 ks

250 V

WAGO 890-803 sieťový konektor WINSTA MINI zásuvka, vstavateľná vertikálna Počet kontaktov: 3 16 A čierna 100 ks

Objednávacie číslo:1379113

zásuvka, vstavateľná vertikálna

čierna

100 ks

250 V

WAGO 890-804 sieťový konektor WINSTA MINI zásuvka, vstavateľná vertikálna Počet kontaktov: 4 16 A čierna 100 ks Piece

Objednávacie číslo:1379120

zásuvka, vstavateľná vertikálna

čierna

100 ks

400 V

WAGO 890-805 sieťový konektor WINSTA MINI zásuvka, vstavateľná vertikálna Počet kontaktov: 5 16 A čierna 100 ks

Objednávacie číslo:1379121

zásuvka, vstavateľná vertikálna

čierna

100 ks

400 V

WAGO 890-802/011-000 sieťový konektor WINSTA MINI zásuvka, vstavateľná horizontálna Počet kontaktov: 2 16 A čierna 100 ks

Objednávacie číslo:1379122

zásuvka, vstavateľná horizontálna

čierna

100 ks

250 V

WAGO 890-803/011-000 sieťový konektor WINSTA MINI zásuvka, vstavateľná horizontálna Počet kontaktov: 3 16 A čierna 100 ks

Objednávacie číslo:1379123

zásuvka, vstavateľná horizontálna

čierna

100 ks

250 V

WAGO 890-804/011-000 sieťový konektor WINSTA MINI zásuvka, vstavateľná horizontálna Počet kontaktov: 4 16 A čierna 100 ks

Objednávacie číslo:1379124

zásuvka, vstavateľná horizontálna

čierna

100 ks

400 V

WAGO 890-805/011-000 sieťový konektor WINSTA MINI zásuvka, vstavateľná horizontálna Počet kontaktov: 5 16 A čierna 100 ks

Objednávacie číslo:1379125

zásuvka, vstavateľná horizontálna

čierna

100 ks

400 V

WAGO 890-812 sieťový konektor WINSTA MINI zástrčka, vstaviteľná vertikálna Počet kontaktov: 2 16 A čierna 100 ks Piece

Objednávacie číslo:1379126

zástrčka, vstaviteľná vertikálna

čierna

100 ks

250 V

WAGO 890-813 sieťový konektor WINSTA MINI zástrčka, vstaviteľná vertikálna Počet kontaktov: 3 16 A čierna 100 ks Piece

Objednávacie číslo:1379128

zástrčka, vstaviteľná vertikálna

čierna

100 ks

250 V

Na stiahnutie

Datasheet

Datasheet 1379150 WAGO 890-834/011-000 sieťový konektor WINSTA MINI zástrčka, vstaviteľná horizontálna Počet kontaktov: 4 16 A biela 100 k

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1379150 WAGO 890-834/011-000 sieťový konektor WINSTA MINI zástrčka, vstaviteľná horizontálna Počet kontaktov: 4 16 A biela 100 k

Popis

Uzatváracie západky sa inštalujú vo výrobnom závode na všetky trvalo nainštalované výrobky (varianty zaskakovania pre svetlá alebo zariadenia, všetky varianty distribúcie, všetky varianty dosiek s plošnými spojmi), takže vždy existuje zámok s vloženými zásuvkami alebo zástrčkami. Dodatočná blokovacia západka je potrebná iba pre „letové spojenie“ (zásuvka / zástrčka).

Tento text bol preložený strojovo.
