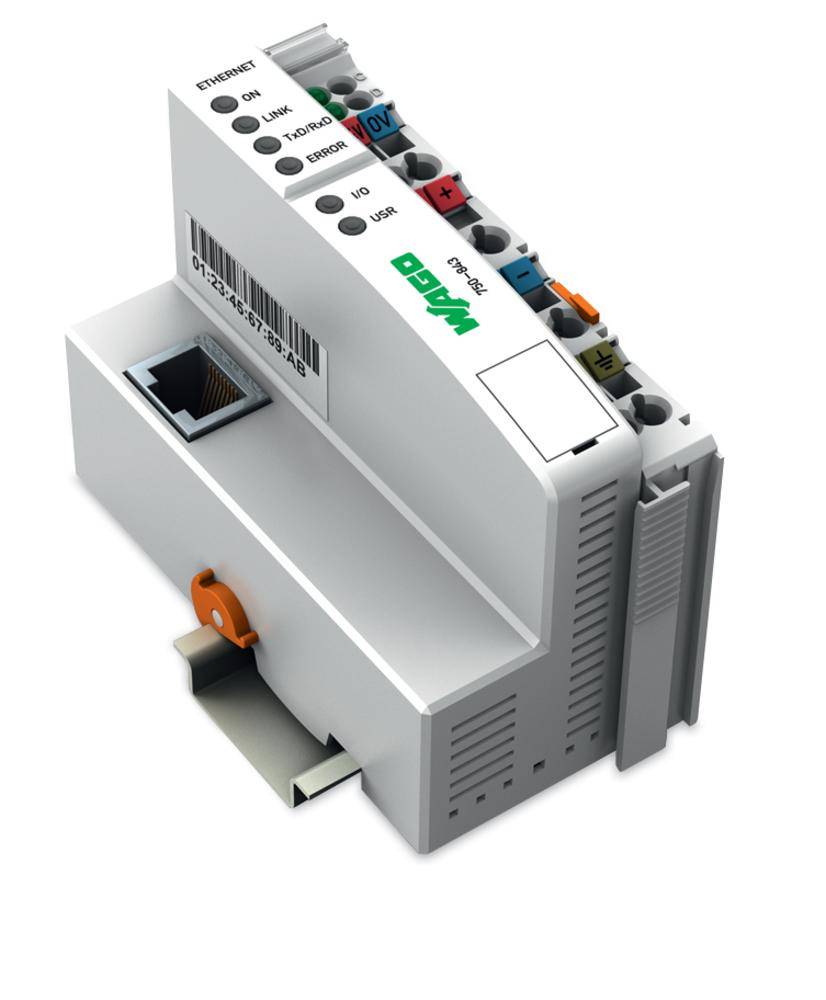

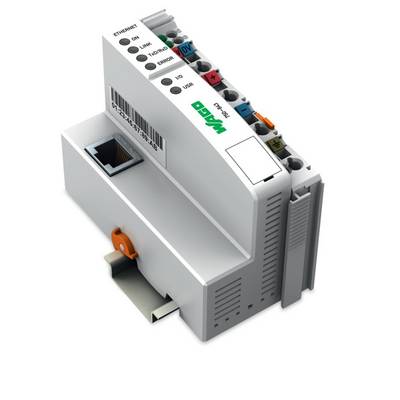

WAGO ETHERNET G1 ECO SPS kontroler 750-843 1 ks

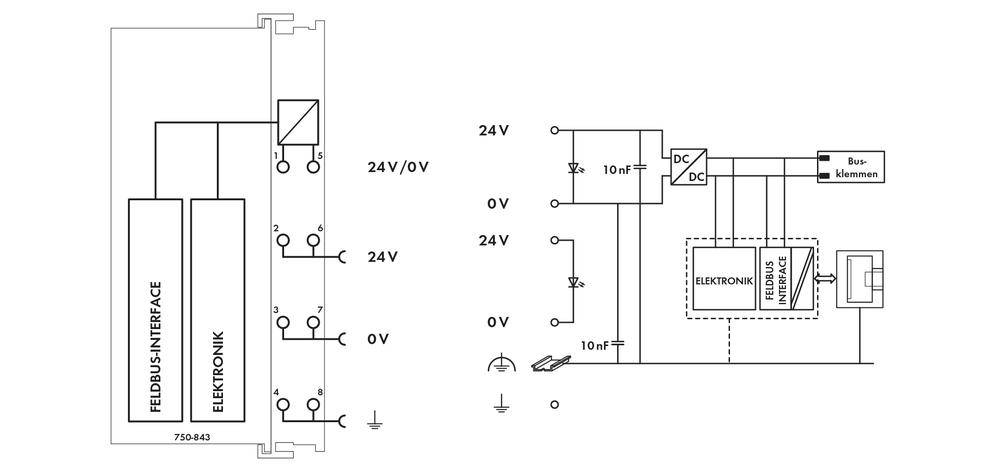

Napájanie vnútornej elektroniky je vždy napájané z ovládača.

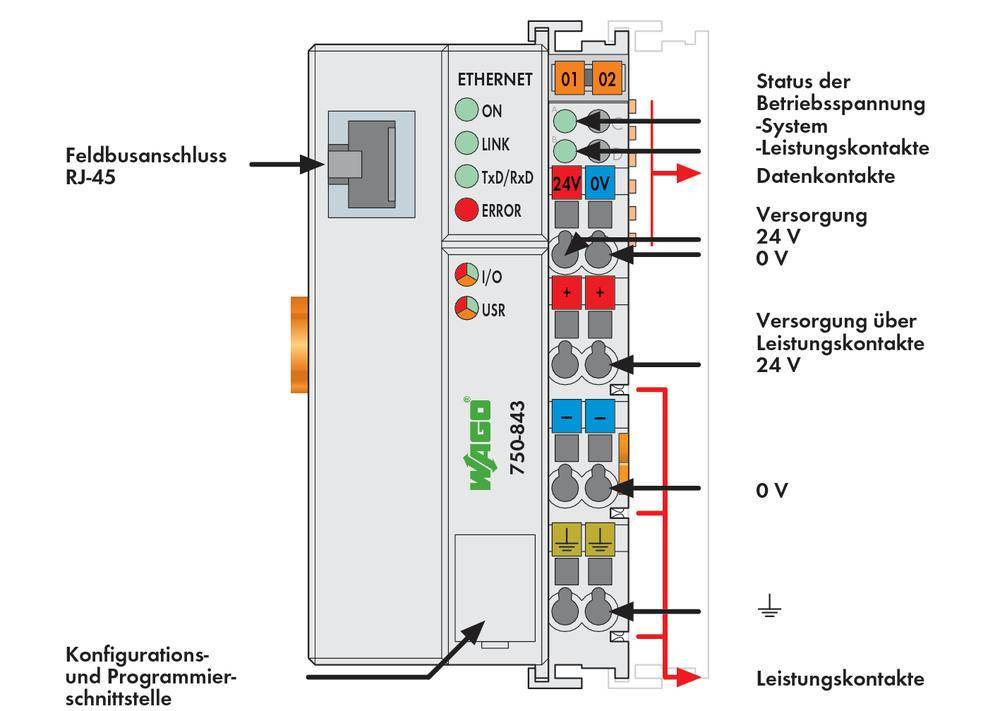

Prevádzkové napájanie je napájané galvanicky oddelené buď cez napájací modul na ovládači alebo cez samostatný modul potenciálneho napájania. Oddelenie umožňuje samostatné napájanie senzorov a akčných členov. Blokovanie vstupno-výstupných modulov vedie automaticky k prenosu napájacích napätí (napájanie systému 5 V ss pomocou dátových kontaktov a napájanie v teréne prostredníctvom voliteľne dostupných silových kontaktov). Napájacie moduly s diagnostikou tiež umožňujú monitorovanie napájania. To zaisťuje flexibilnú, pre užívateľa špecifickú štruktúru napájania stanice. Napájanie elektroniky je obmedzené na maximálnu hodnotu. Táto hodnota závisí od použitého regulátora. Ak súčet spotreby vnútorného prúdu všetkých I / O modulov prekročí túto hodnotu, je potrebný ďalší modul napájania systému. Napájanie poľného napájania tiež nesmie prekročiť 10 A. Rôzne potenciálne napájacie moduly však umožňujú nové napájanie, vytváranie potenciálnych skupín a tým implementáciu konceptov núdzového zastavenia. Neinterakcia v bezpečnostných aplikáciách Aby bolo možné centrálne a bezpečne, jednoducho a lacno vypnúť celé skupiny pohonov, je možné napájanie pohonu vypnúť pomocou bezpečnostného spínacieho zariadenia. To je možné vykonať individuálne pre každý pohon alebo odpojením napájania riadiacich výstupov v skupine.
Musí sa preukázať, že v prípade poruchy, ani pri vypnutom riadiacom napätí, nedochádza k žiadnym následkom z iných elektrických alebo energetických obvodov a že definované vlastnosti bezpečnostnej funkcie (logika a časovanie) zostávajú nezmenené. Niektoré moduly boli zodpovedajúcim spôsobom skonštruované s ohľadom na ochranu pred rušením bezpečnostnej funkcie.
Moduly spĺňajú požiadavky až do kategórie 4 podľa DIN EN ISO 13849-1: 2007. Bezpečnostná kategória a úroveň výkonu závisia výlučne od bezpečnostných komponentov a ich vzájomného prepojenia.

Tento text bol preložený strojovo.
