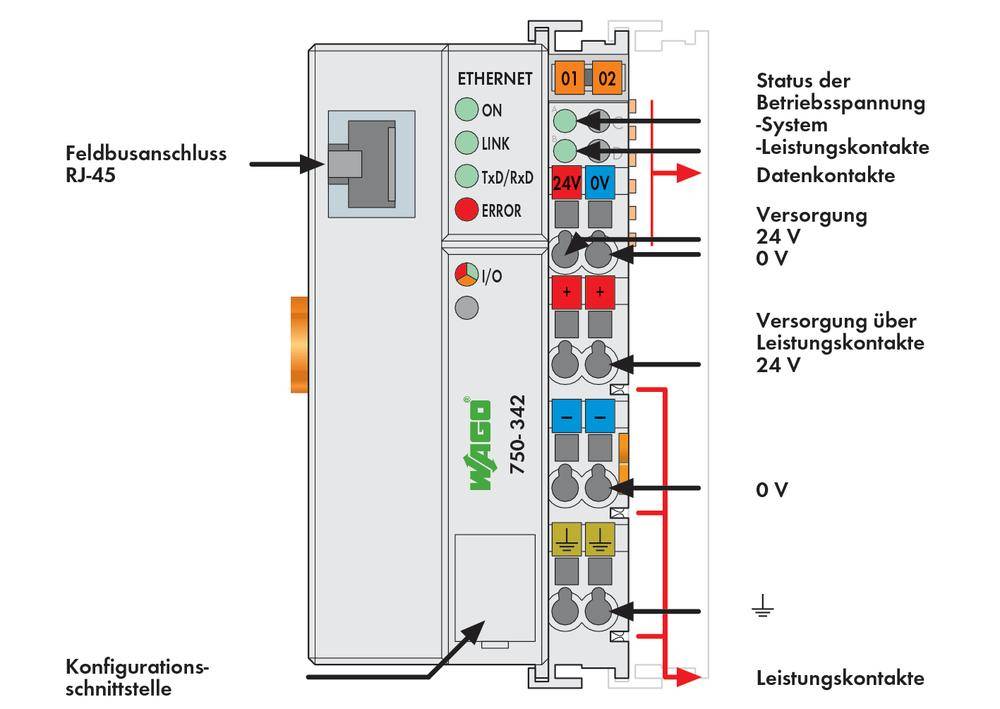

WAGO FC ETHERNET G1 SPS fieldbus connector 750-342 1 ks

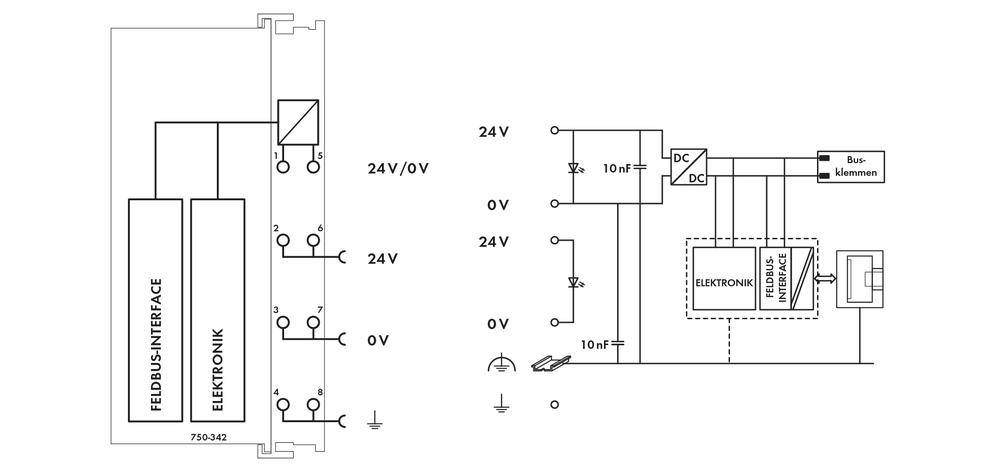

Interné napájanie elektroniky sa spravidla privádza do spojky priemyselnej zbernice. Napájanie poľa je elektricky izolované, buď prostredníctvom vstupného modulu na väzobnom člene zbernice alebo prostredníctvom samostatného potenciálneho vstupného modulu. Oddelenie umožňuje dodávať senzory a ovládače osobitne. Keď sú I / O moduly prichytené, napájacie napätie sa automaticky posiela ďalej (napájanie systému 5 V DC cez dátové kontakty a napájanie cez voliteľné dostupné napájacie kontakty). Napájacie moduly s diagnostikou umožňujú aj monitorovanie napájania. To zaisťuje flexibilnú, užívateľsky špecifickú štruktúru zásobovania stanice. Napájanie elektroniky je obmedzené na maximum. Táto hodnota závisí od použitého prepojovacieho modulu priemyselnej zbernice. Ak celková vnútorná spotreba prúdu všetkých I / O modulov prekročí túto hodnotu, je potrebný ďalší modul napájania systému. Podobne nesmie poľná dodávka prekročiť 10 A. Rôzne potenciálne napájacie moduly však umožňujú nové napájanie, vytváranie potenciálnych skupín, a tým aj implementáciu konceptov núdzového zastavenia. Žiadna reakcia súvisiaca s bezpečnosťouAnwendungen:Aby bolo možné centrálne a bezpečne a lacno vypnúť celé skupiny pohonov, je možné vypnúť napájanie ovládača pomocou bezpečnostného spínacieho zariadenia. Toto je možné vykonať jednotlivo pre každý ovládač alebo vypnutím napájania ovládacích výstupov zoskupených v skupine. Musí sa preukázať, že v prípade poruchy nedochádza k žiadnym následkom iných prúdových alebo energetických obvodov, a to ani pri vypnutom riadiacom napätí a definované vlastnosti bezpečnostnej funkcie (logika a časovanie) zostávajú nezmenené.

Tento text bol preložený strojovo.
