WAGO zásuvkové púzdro na kábel 713 Počet pólov 12 Raster (rozteč): 3.50 mm 713-1106/107-9037/032-000 50 ks

Čierny zásuvný konektor s desiatimi kolíkmi v dvoch radoch, so sidewým upevňovacím zariadením. Vhodný pre elektronické prepojenia.

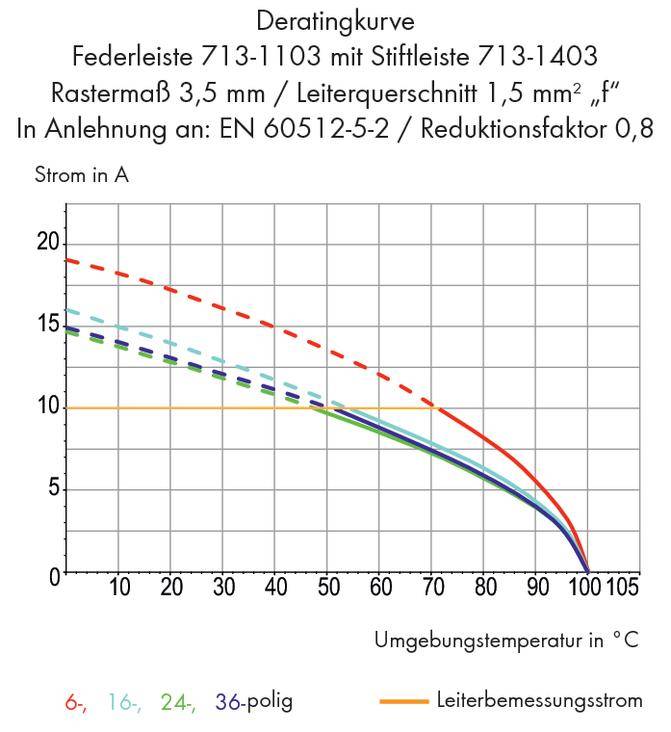

Detratná krivka pre pružinový kontakt 713-1103. Diagram zobrazuje prúd v A v závislosti od okolitej teploty v °C s viacerými variantmi počtu pólov a menovitým prúdom.

Technický výkres 6-pólovej konektora s rozmermi. Hlavný pohľad zobrazuje dva pohľady a znázorňuje vzdialenosti.

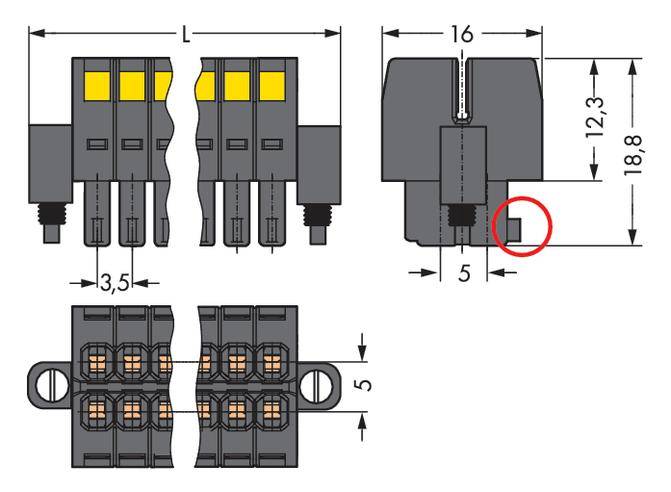

Technický výkres konektora s rozmermi: dĺžka 16 mm, šírka 5 mm, výška 12,3 mm. Bočný a pohľad zhora.

1/4

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Rad

713

Raster (rozteč)

3.50 mm

Datasheety: (PDF)

Doručenie: St 29. 7.

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (12,58 € / kus)

629,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Zásuvka MCS MINI HD female

Obsah: 50 ks
Počet riadkov: 2
Počet pólov: 12

Technické parametre

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 2

Typ zapojenia konektora: wire to board

Rad: 713

Vlastnosti: kódovacie
s pripevňovacou prírubou

Raster (rozteč): 3.50 mm

Počet kontaktov v rade: 6

Počet pólov: 12

Šírka: 38.70 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 50 ks

AWG max.: 16

AWG min.: 28

Dĺžka izolácie (max.): 7.00 mm

Rozmer.: (d x š x v) 16.00 x 38.70 x 31.10 mm

Pripojenie: pružinová svorka

Materiál puzdra: PA 66

Číslo výrobcu: 713-1106/107-9037/032-000

Farba: čierna

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi

Finálna úprava kontaktu: pocínované

Menovité napätie: 160 V

V: 31.10 mm

Dĺžka: 16.00 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.08 mm²

Smer zástrčky: kolmo k DPS

Max. teplota: +100 °C

Min. teplota: -60 °C

Typ: 713-1106/107-9037/032-000

Na stiahnutie

Datasheet

Datasheet 537987 WAGO zásuvkové púzdro na kábel 713 Počet pólov 12 Raster (rozteč): 3.50 mm 713-1106/107-9037/032-000 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 537987 WAGO zásuvkové púzdro na kábel 713 Počet pólov 12 Raster (rozteč): 3.50 mm 713-1106/107-9037/032-000 50 ks

Popis

So skrutkovými prírubami a doskou na odľahčenie ťahu, 6x2-pól, rozstup 3,5 mm, chránené pred nesprávnou činnosťou, 2 rady, kódovateľné, pripojenie CAGE CLAMP®, čierne.

Tento text bol preložený strojovo.
