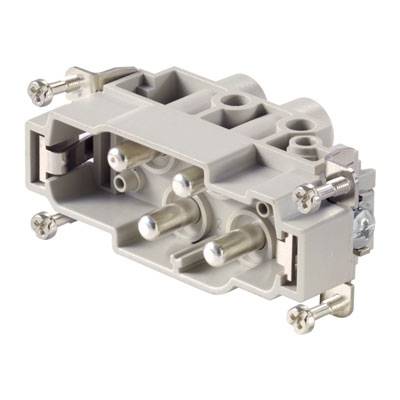

Weidmüller 1023220000 vložka pinového konektora RockStar® HDC 4 + PE skrutkovací 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Pripojenie
skrutkovací
Rad
RockStar® HDC
Vlastnosti
sa zliatinou medi
Počet kontaktov
4 + PE
Datasheety: (PDF)
5 Ks
Počet
Celkom (37,99 € / kus)
37,99 €
s DPH
Už len 5 Ks skladom!
Hlavné benefity
Vložka do kolíka
- HDC S4 / 0 MS
Dodatočné informácie:
Technické parametre
- Čistá hmotnosť: 109 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 34 mm
- výška 42 mm
- Hĺbka: 84,5 mm
- Dĺžka základne: 84,5 mm
- Veľkosť: 6
- Séria: MixMate
- Menovité napätie (DIN EN 61984): 830 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 8 kV
- Menovitý prúd (DIN EN 61984): 80 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 1 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Typ pripojenia PE: skrutkové spojenie
- Prierez vodičov AWG (PE), max.: AWG 6
- Prierez vodičov AWG (PE), min.: AWG 20
- Odizolovacia dĺžka menovitého spojenia: 15 mm
- Dĺžka odizolovania Pripojenie PE: 13 mm
- Uťahovací moment max. Pripojenie PE: 2,5 Nm
- Uťahovací moment min. Pripojenie PE: 2 Nm
- Upevňovacia skrutka: M 5
- Krížové zahĺbenie čepele: Gr. PH2
- Slot pre veľkosť čepele (pripojenie PE): SD 1,2 x 6,5
- Povrch: striebro pasivovaný
- Materiál: zliatina medi
- Štrbina veľkosti čepele (skrutkové spojenie): 1,0 x 5,5 mm
- Výška zátky: 42 mm
- Počet napájacích kontaktov: 4
- Kategória výrobku
vložka pinového konektora
- Rad
RockStar® HDC
- Vlastnosti
sa zliatinou medi
- Pripojenie
skrutkovací
- Počet kontaktov
4 + PE
- Prierez vodiča (max.)
16 mm²
- Pólov
4
- Prierez vodiča (min.)
1.5 mm²
- Prierez vodiča - výkonový kontakt (max.)
16 mm²
- Prierez vodiča - výkonový kontakt (min.)
1.5 mm²
- Obsah
1 ks
- Počet pólov
áno
34
42 mm
84.5 mm
830 V
4
Pin
-40-125 °C
V0
8 kV
Screw connection
Silver
3
0.5-16 mm²
0.5-16 mm²
0.5-16 mm²
1.5-16 mm²
ÁNO
Other copper alloys
80 A
Thermoplastic
Na stiahnutie
Datasheet
Datasheet 195788 Weidmüller 1023220000 vložka pinového konektora RockStar® HDC 4 + PE skrutkovací 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 195788 Weidmüller 1023220000 vložka pinového konektora RockStar® HDC 4 + PE skrutkovací 1 ks
Popis
Vložka do kolíka. Vložka HDC, vidlica, 830 V, 80 A, počet pólov: 4, skrutkové spojenie, veľkosť: 6. Séria MixMate sa vyznačuje tým, že konektor umožňuje súčasný prenos vysokých menovitých prúdov a napätí, ako aj signálov. Úroveň pripojenia vodiča je navrhnutá ako skrutkový prvok. Všetky skrutkové spojovacie prvky sú vybavené pružinou na ochranu drôtu. Skrutkové spojenie.
