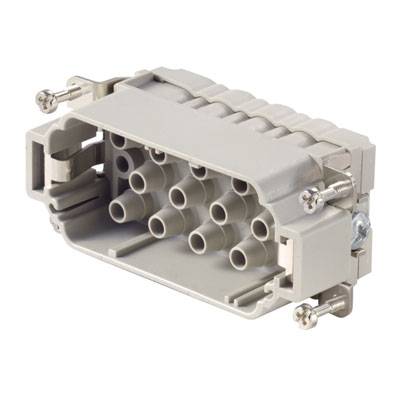

Weidmüller 1023340000 vložka pinového konektora RockStar® HDC 12 + 2 + PE krimpované 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Pripojenie
krimpované
Rad
RockStar® HDC
Vlastnosti
sa zliatinou medi
Počet kontaktov
12 + 2 + PE
Datasheety: (PDF)
5 Ks
Počet
Celkom (28,99 € / kus)
28,99 €
s DPH
Už len 5 Ks skladom!
Hlavné benefity
Vložka do kolíka
- HDC S12 / 2 MC
Dodatočné informácie:
Technické parametre
- Čistá hmotnosť: 62 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 34 mm
- výška 38,6 mm
- Hĺbka: 84,5 mm
- Dĺžka základne: 84,5 mm
- Veľkosť: 6
- Séria: MixMate
- Menovité napätie (DIN EN 61984): 690 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 8 kV
- Menovitý prúd (DIN EN 61984): 40 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 2 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Párovacie cykly Au: ≥ 500
- Typ pripojenia PE: skrutkové spojenie
- Prierez vodiča AWG (PE), max.: AWG 10
- Prierez vodičov AWG (PE), min.: AWG 20
- Odizolovacia dĺžka menovitého pripojenia: 9 mm
- Dĺžka odizolovania Pripojenie PE: 13 mm
- Uťahovací moment max. Pripojenie PE: 2,5 Nm
- Uťahovací moment min. Pripojenie PE: 2 Nm
- Upevňovacia skrutka: M 5
- Krížové zahĺbenie čepele: Gr. PH2
- Slot pre veľkosť čepele (pripojenie PE): SD 1,2 x 6,5
- Výška zátky: 38,6 mm
- Počet napájacích kontaktov: 12
- Kategória výrobku
vložka pinového konektora
- Rad
RockStar® HDC
- Vlastnosti
sa zliatinou medi
- Pripojenie
krimpované
- Počet kontaktov
12 + 2 + PE
- Prierez vodiča (max.)
6 mm²
- Pólov
12
2
- Prierez vodiča (min.)
1.5 mm²
- Prierez vodiča - výkonový kontakt (max.)
6 mm²
- Prierez vodiča - výkonový kontakt (min.)
1.5 mm²
- Prierez vodiča - riadiaca kontakt (max.)
2.5 mm²
- Prierez vodiča - riadiaca kontakt (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólov
áno
Na stiahnutie
Datasheet
Datasheet 195800 Weidmüller 1023340000 vložka pinového konektora RockStar® HDC 12 + 2 + PE krimpované 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 195800 Weidmüller 1023340000 vložka pinového konektora RockStar® HDC 12 + 2 + PE krimpované 1 ks
Popis
Vložka do kolíka. Vložka HDC, vidlica, 690 V, 40 A, počet pólov: 14, krimpovacie pripojenie, veľkosť: 6. Séria MixMate sa vyznačuje tým, že konektor umožňuje súčasný prenos vysokých menovitých prúdov a napätí, ako aj signálov. Úroveň pripojenia vodiča je navrhnutá ako krimpovací kontakt. Osvedčená technológia lisovaného spojenia sa používa už desaťročia. Krimpovacie kontakty nie sú súčasťou dodávky vložiek. Krimpovacie ukončenie.
