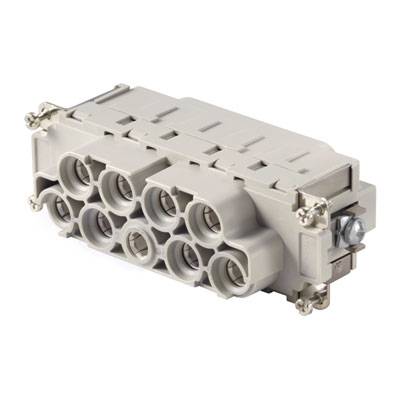

Weidmüller 1023350000 konektorová vložka, zásuvka RockStar® HDC 8 + PE axiálne skrutkové pripojenie 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
konektorová vložka, zásuvka
Pripojenie
axiálne skrutkové pripojenie
Rad
RockStar® HDC
Vlastnosti
sa zliatinou medi
Počet kontaktov
8 + PE
Datasheety: (PDF)
5 Ks
Počet
Celkom (104,99 € / kus)
104,99 €
s DPH
Doprava zadarmo
Už len 5 Ks skladom!
Hlavné benefity
Vložka do zásuvky
- HDC S8 / 0 FAS
Dodatočné informácie:
Technické parametre
- Čistá hmotnosť: 308 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 34 mm
- výška 52,4 mm
- Hĺbka: 111 mm
- Výška zásuvky: 52,4 mm
- Dĺžka základne: 111 mm
- Veľkosť: 8
- Séria: MixMate
- Menovité napätie (DIN EN 61984): 690 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 8 kV
- Menovitý prúd (DIN EN 61984): 110 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 1 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Typ pripojenia PE: skrutkové pripojenie, iné
- Prierez vodiča AWG (PE), max.: AWG 4
- Prierez vodičov AWG (PE), min.: AWG 8
- Odizolovaná dĺžka menovitého pripojenia: 12 mm
- Dĺžka odizolovania Pripojenie PE: 12 mm
- Uťahovací moment max. Pripojenie PE: 7 Nm
- Uťahovací moment min. Pripojenie PE: 6 Nm
- Povrch: striebro pasivovaný
- Materiál: zliatina medi
- Počet napájacích kontaktov: 8
- Kategória výrobku
konektorová vložka, zásuvka
- Rad
RockStar® HDC
- Vlastnosti
sa zliatinou medi
- Pripojenie
axiálne skrutkové pripojenie
- Počet kontaktov
8 + PE
- Prierez vodiča (max.)
25 mm²
- Pólov
8
- Prierez vodiča (min.)
10 mm²
- Prierez vodiča - výkonový kontakt (max.)
25 mm²
- Prierez vodiča - výkonový kontakt (min.)
10 mm²
- Obsah
1 ks
- Počet pólov
áno
Na stiahnutie
Datasheet
Datasheet 195801 Weidmüller 1023350000 konektorová vložka, zásuvka RockStar® HDC 8 + PE axiálne skrutkové pripojenie 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 195801 Weidmüller 1023350000 konektorová vložka, zásuvka RockStar® HDC 8 + PE axiálne skrutkové pripojenie 1 ks
Popis
Vložka do zásuvky. Vložka HDC, zásuvka, 690 V, 110 A, počet pólov: 8, axiálne skrutkové spojenie, veľkosť: 8. Séria MixMate sa vyznačuje tým, že konektor umožňuje súčasný prenos vysokých menovitých prúdov a napätí, ako aj signálov. Na upevnenie vodičov je možné použiť technológiu axiálnej skrutky. Axiálne skrutkové spojenie, technológia pripojenia TOP.
