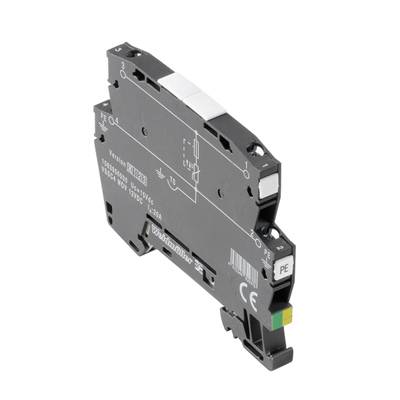

Weidmüller 1063960000 VSSC4 MOV 24VAC/DC zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Technické parametre
- Spôsob pripojenia: skrutkové pripojenie
- Uťahovací moment, max .: 0,8 Nm
- Uťahovací moment, min .: 0,5 Nm
- Vyhotovenie: svorka
- Odpor kontaktu:<0,1 Ω
- Vstupné napätie, max. Ui: 42 V
- Vstupný prúd, max. II: 500 mA
- Maximálne trvalé napätie, Uc (AC): 30 V
- Maximálne trvalé napätie, Uc (DC): 42 V
- Upínacia plocha, max .: 4 mm²
- Upínacia plocha, min .: 0,5 mm²
- Skladovacia teplota: -40 ° C až 80 ° C
- Prierez vodiča, masívny, max .: 6 mm²
- Prierez vodiča, viacžilový, max .: 4 mm²
- Nominálny prúd IN: 20 A
- Čistá hmotnosť: 27,8 g
- Optický funkčný displej: Nie.
- Počet pólov: 1
- Stupeň ochrany UP (typ.): 150 V
- Odpor nárazového prúdu C1: 0,25 kA 8/20 µs 0,5 kV 1,2 / 50 µs
- Odpor nárazového prúdu C2: 1 kA 8/20 μs
- DIN lišta: TS 35
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Kategória výrobku
zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
0.5 kA
- Menovité napätie
24 V/AC
34 V/DC
- Prevádzková teplota
-40 °C až +70 °C
IP20
- Číslo výrobcu
1063960000
- Farba
čierna
- Rozmer.
(š x v x h) 6.2 x 76 x 58.5 mm
- Šírka
6.2 mm
- V
76 mm
- Hĺbka
58.5 mm
- Obsah
10 ks
- Hmotnosť
27.8 g
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 283148 Weidmüller 1063960000 VSSC4 MOV 24VAC/DC zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 283148 Weidmüller 1063960000 VSSC4 MOV 24VAC/DC zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa
Popis
Ochrana proti prepätiu. Zmerajte, prevádzkujte, regulujte. Ochrana proti prepätiu s jednotlivými komponentmi. S varistorom v prevedení terminálu. Pri návrhu koncoviek sa používajú varistory na báze oxidu kovu. Sú schválené pre maximálne sínusové prevádzkové striedavé napätie, ktoré je vytlačené na komponente. Akékoľvek napätie vyššie, ako je uvedené, bude určite rozptýlené do 25 sekúnd. Varistory sa používajú pre stredné až veľké výkony.
