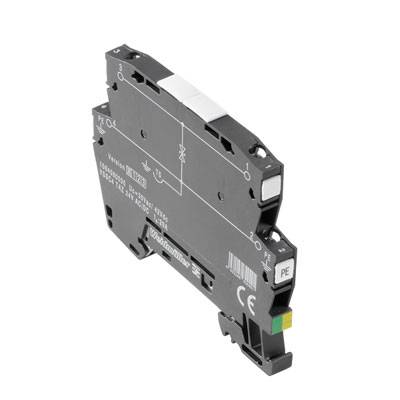

Weidmüller 1064080000 VSSC4 TAZ 24VAC/DC zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Technické parametre
- Spôsob pripojenia: skrutkové pripojenie
- Uťahovací moment, max .: 0,8 Nm
- Uťahovací moment, min .: 0,5 Nm
- Vyhotovenie: svorka
- Odpor kontaktu:<0,1 Ω
- Vstupné napätie, max. Ui: 42 V
- Vstupný prúd, max. II: 20 A.
- Maximálne trvalé napätie, Uc (AC): 30 V
- Maximálne trvalé napätie, Uc (DC): 42 V
- Upínacia plocha, max .: 4 mm²
- Upínacia plocha, min .: 0,5 mm²
- Skladovacia teplota: -40 ° C až 80 ° C
- Prierez vodiča, masívny, max .: 6 mm²
- Prierez vodiča, viacžilový, max .: 4 mm²
- Nominálny prúd IN: 20 A
- Čistá hmotnosť: 26 g
- Optický funkčný displej: Nie.
- Počet pólov: 1
- Stupeň ochrany UP (typ.): 70 V
- Odpor nárazového prúdu C3: 15 A
- DIN lišta: TS 35
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Kategória výrobku
zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
0.1 kA
- Menovité napätie
24 V/AC
34 V/DC
- Prevádzková teplota
-40 °C až +70 °C
IP20
- Číslo výrobcu
1064080000
- Farba
čierna
- Rozmer.
(š x v x h) 6.2 x 76 x 58.5 mm
- Šírka
6.2 mm
- V
76 mm
- Hĺbka
58.5 mm
- Obsah
10 ks
- Hmotnosť
26 g
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 283160 Weidmüller 1064080000 VSSC4 TAZ 24VAC/DC zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 283160 Weidmüller 1064080000 VSSC4 TAZ 24VAC/DC zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa
Popis
Ochrana proti prepätiu. Zmerajte, prevádzkujte, regulujte. Ochrana proti prepätiu s jednotlivými komponentmi. so supresorovou diódou. Supresorové diódy fungujú podobne ako konvenčné Zenerove diódy. Po prekročení poruchového napätia nastaveného výrobcom sa dióda stane vodivou v rozmedzí 10 - 100 s. Supresorové diódy majú vyššiu prúdovú kapacitu a kratšiu dobu odozvy ako Zehnerove diódy.
