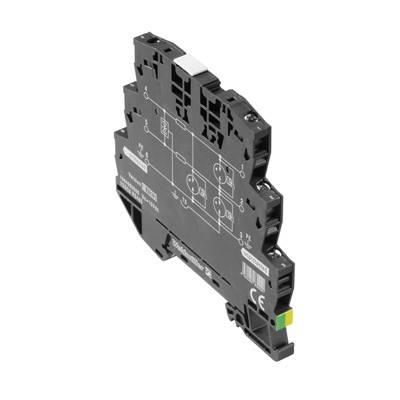

Weidmüller 1064980000 VSSC6 RS485 zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa 2.5 kA
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Technické parametre
- Spôsob pripojenia: skrutkové pripojenie
- Uťahovací moment, max .: 0,8 Nm
- Uťahovací moment, min .: 0,5 Nm
- Vyhotovenie: svorka
- Objemový odpor: 1,8 Ω 10%
- Strata vkladania: 113,7 MHz
- Vstupný prúd, max. II: 500 mA
- Maximálne trvalé napätie, Uc (DC): 15 V
- Upínacia plocha, max .: 4 mm²
- Upínacia plocha, min .: 0,5 mm²
- Skladovacia teplota: -40 ° C až 80 ° C
- Prierez vodiča, masívny, max .: 6 mm²
- Prierez vodiča, viacžilový, max .: 4 mm²
- Nominálny prúd IN: 500 mA
- Čistá hmotnosť: 42 g
- Optický funkčný displej: Nie.
- Počet pólov: 1
- Stupeň ochrany UP (typ.): ≤ 100 V
- Odpor prepäťového prúdu C2: 2,5 kA 8/20 us 5 kV 1,2 / 50 us
- Odpor nárazového prúdu C3: 10 A 10/1000 µs
- Odpor nárazového prúdu D1: 0,5 kA 10/350 μs
- DIN lišta: TS 35
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Kategória výrobku
zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
2.5 kA
- Menovité napätie
12 V/DC
- Prevádzková teplota
-40 °C až +70 °C
IP20
- Číslo výrobcu
1064980000
- Farba
čierna
- Rozmer.
(š x v x h) 6.2 x 88.5 x 81 mm
- Šírka
6.2 mm
- V
88.5 mm
- Hĺbka
81 mm
- Obsah
10 ks
- Hmotnosť
42 g
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 283248 Weidmüller 1064980000 VSSC6 RS485 zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa 2.5 kA
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 283248 Weidmüller 1064980000 VSSC6 RS485 zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa 2.5 kA
Popis
Ochrana proti prepätiu. Zmerajte, prevádzkujte, regulujte. Citlivé vstupy signálu sa môžu poškodiť alebo zničiť prípadným spojením prepätia na káblových trasách. Je dôležité chrániť zariadenia MSR v ich bezprostrednom okolí. S komplexným sortimentom pre oblasť MCR ponúka Weidmüller výrobky v dvojdielnom, zásuvnom prevedení alebo vo formáte svorkovnice s pripojovacími typmi ťahovej pružiny a skrutky. Tieto výrobky sú určené pre binárne aj analógové signály. Weidmüller taktiež ponúka vzory s integrovanými komponentmi, ako sú lapače plynu alebo varistory. VARITECTOR predstavuje všestrannú a premenlivú ochranu proti prepätiu od spoločnosti Weidmüller, ktorá bola testovaná podľa produktovej normy IEC61643-21. Séria Varitector sa môže používať v aplikáciách podľa IEC 61643-22 / VDE 0845-3 v triedach C1, C2, C3 a D1. V rodinách výrobkov VARITECTOR SPC a SSC, ako aj v MCZ OVP sú optimálne kombinované elektrické a mechanické vlastnosti. Veľkosť a jednoduchosť použitia majú rozhodujúcu úlohu. Prepäťová ochrana je vhodná na inštaláciu do najmenších priestorov v procesnej, priemyselnej a priemyselnej automatizácii.
