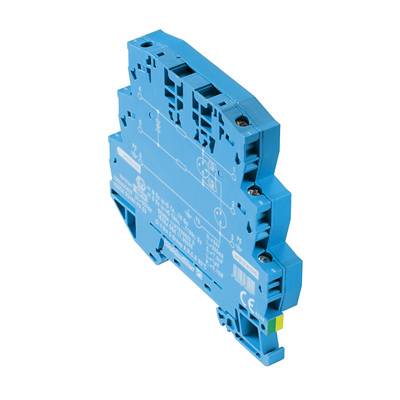

Weidmüller 1065020000 VSSC6 RS485 PA EX zvodič pre prepäťovú ochranu Přepětová ochrana pre: rozvodná skriňa 2.5 kA 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
5 Ks
Počet
Min.: 5
Násobky: 5
Celkom (69,91 € / kus)
349,55 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Hlavné benefity
Ochrana pred prepätím
- Pre signály RS 422 a RS 485
- Môže byť tiež pripojený ako T-vetva na povrchovú montáž K21
Technické parametre
- Spôsob pripojenia: skrutkové pripojenie
- Uťahovací moment, max .: 0,8 Nm
- Uťahovací moment, min .: 0,5 Nm
- Vyhotovenie: svorka
- Objemový odpor: 1,8 Ω 10%
- Strata vkladania: 250 MHz
- Vstupné napätie, max. Ui: 35 V
- Vstupný prúd, max. II: 300 mA
- Maximálne trvalé napätie, Uc (DC): 35 V
- Upínacia plocha, max .: 4 mm²
- Upínacia plocha, min .: 0,5 mm²
- Skladovacia teplota: -40 ° C až 80 ° C
- Prierez vodiča, masívny, max .: 6 mm²
- Prierez vodiča, viacžilový, max .: 4 mm²
- Nominálny prúd IN: 300 mA
- Čistá hmotnosť: 56 g
- Optický funkčný displej: Nie.
- Počet pólov: 1
- Stupeň ochrany UP (typ.): ≤ 2 kV
- Odpor prepäťového prúdu C2: 2,5 kA 8/20 us 5 kV 1,2 / 50 us
- Odpor nárazového prúdu C3: 10 A 10/1000 µs
- Odpor nárazového prúdu D1: 0,5 kA 10/350 μs
- DIN lišta: TS 35
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Kategória výrobku
zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
2.5 kA
- Menovité napätie
12 V/DC
- Prevádzková teplota
-40 °C až +70 °C
IP20
- Číslo výrobcu
1065020000
- Typ
VSSC6 RS485 PA EX
- Farba
svetlomodrá
- Normy
IEC61643-21: 2009, DIN EN 60079-0.2009, DIN EN 60079-26: 2007, DIN EN 61241-11: 2006
- Rozmer.
(š x v x h) 12.4 x 88.5 x 81 mm
- Šírka
12.4 mm
- V
88.5 mm
- Hĺbka
81 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 1780745 Weidmüller 1065020000 VSSC6 RS485 PA EX zvodič pre prepäťovú ochranu Přepětová ochrana pre: rozvodná skriňa 2.5 kA 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1780745 Weidmüller 1065020000 VSSC6 RS485 PA EX zvodič pre prepäťovú ochranu Přepětová ochrana pre: rozvodná skriňa 2.5 kA 1 ks
Popis
Ochrana proti prepätiu. Zmerajte, prevádzkujte, regulujte. Citlivé vstupy signálu sa môžu poškodiť alebo zničiť prípadným spojením prepätia na káblových trasách. Je dôležité chrániť zariadenia MSR v ich bezprostrednom okolí. S komplexným sortimentom pre oblasť MCR ponúka Weidmüller výrobky v dvojdielnom, zásuvnom prevedení alebo vo formáte svorkovnice s pripojovacími typmi ťahovej pružiny a skrutky. Tieto výrobky sú určené pre binárne aj analógové signály. Weidmüller taktiež ponúka vzory s integrovanými komponentmi, ako sú lapače plynu alebo varistory. VARITECTOR predstavuje všestrannú a premenlivú ochranu proti prepätiu od spoločnosti Weidmüller, ktorá bola testovaná podľa produktovej normy IEC61643-21. Séria Varitector sa môže používať v aplikáciách podľa IEC 61643-22 / VDE 0845-3 v triedach C1, C2, C3 a D1. V rodinách výrobkov VARITECTOR SPC a SSC, ako aj v MCZ OVP sú optimálne kombinované elektrické a mechanické vlastnosti. Veľkosť a jednoduchosť použitia majú rozhodujúcu úlohu. Prepäťová ochrana je vhodná na inštaláciu do najmenších priestorov v procesnej, priemyselnej a priemyselnej automatizácii.
