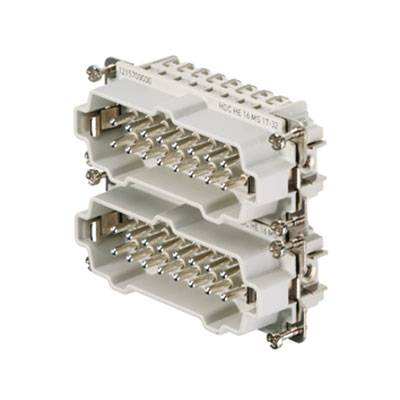

Weidmüller 1215700000 vložka pinového konektora RockStar® HDC HE 16 + PE skrutkovací 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Pripojenie
skrutkovací
Rad
RockStar® HDC HE
Vlastnosti
sa zliatinou medi
Počet kontaktov
16 + PE
Datasheety: (PDF)
5 Ks
Zobraziť alternatívy
Počet
Celkom (24,99 € / kus)
24,99 €
s DPH
Už len 5 Ks skladom!
Hlavné benefity
Vložka do kolíka
- HDC HE 16 MS 17-32
Dodatočné informácie:
Technické parametre
- Čistá hmotnosť: 94 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 34 mm
- výška 35,7 mm
- Hĺbka: 84,5 mm
- Dĺžka základne: 84,5 mm
- Veľkosť: 6
- Séria: HE
- Menovité napätie (DIN EN 61984): 500 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 6 kV
- Menovitý prúd (DIN EN 61984): 16 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 2 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Typ pripojenia PE: skrutkové spojenie
- Prierez vodiča AWG (PE), max.: AWG 12
- Prierez vodičov AWG (PE), min.: AWG 20
- Odizolovacia dĺžka menovitého pripojenia: 9 mm
- Dĺžka odizolovania Pripojenie PE: 10 mm
- Uťahovací moment max. Pripojenie PE: 1,5 Nm
- Uťahovací moment min. Pripojenie PE: 1,2 Nm
- Upevňovacia skrutka: M 4
- Krížové zahĺbenie čepele: Gr. PH1
- Slot pre veľkosť čepele (pripojenie PE): SD 0,8 x 4,0
- Povrch: striebro pasivovaný
- Materiál: zliatina medi
- Slot pre veľkosť čepele (skrutkové spojenie): SD 0,6 x 3,5
- Výška zátky: 35,7 mm
- Kategória výrobku
vložka pinového konektora
- Rad
RockStar® HDC HE
- Vlastnosti
sa zliatinou medi
- Pripojenie
skrutkovací
- Počet kontaktov
16 + PE
- Prierez vodiča (max.)
2.5 mm²
- Pólov
16
- Prierez vodiča (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólov
áno
34
35.7 mm
84.5 mm
500 V
16
Pin
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
ÁNO
Other copper alloys
16 A
Thermoplastic
Na stiahnutie
Datasheet
Datasheet 201655 Weidmüller 1215700000 vložka pinového konektora RockStar® HDC HE 16 + PE skrutkovací 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 201655 Weidmüller 1215700000 vložka pinového konektora RockStar® HDC HE 16 + PE skrutkovací 1 ks
Popis
Vložka do kolíka. Vložka HDC, vidlica, 500 V, 16 A, počet pólov: 16, skrutkové spojenie, veľkosť: 6. Pri skrutkovom spojení je úroveň pripojenia vodiča navrhnutá ako skrutkový prvok. Všetky skrutkové spojovacie prvky (výnimka: veľkosť 1) sú vybavené ochrannou pružinou drôtu. Počet pólov: 32, menovitý prúd: 16 A, menovité napätie: 500 V, menovité napätie podľa UL / CSA: 600 V AC / DC, skrutkové pripojenie.
