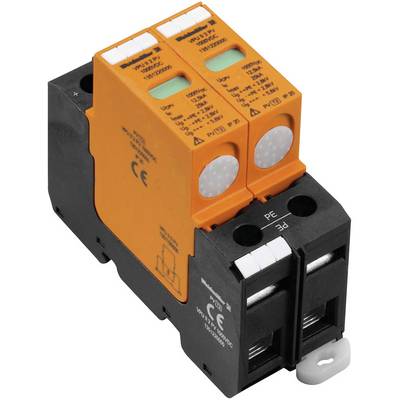

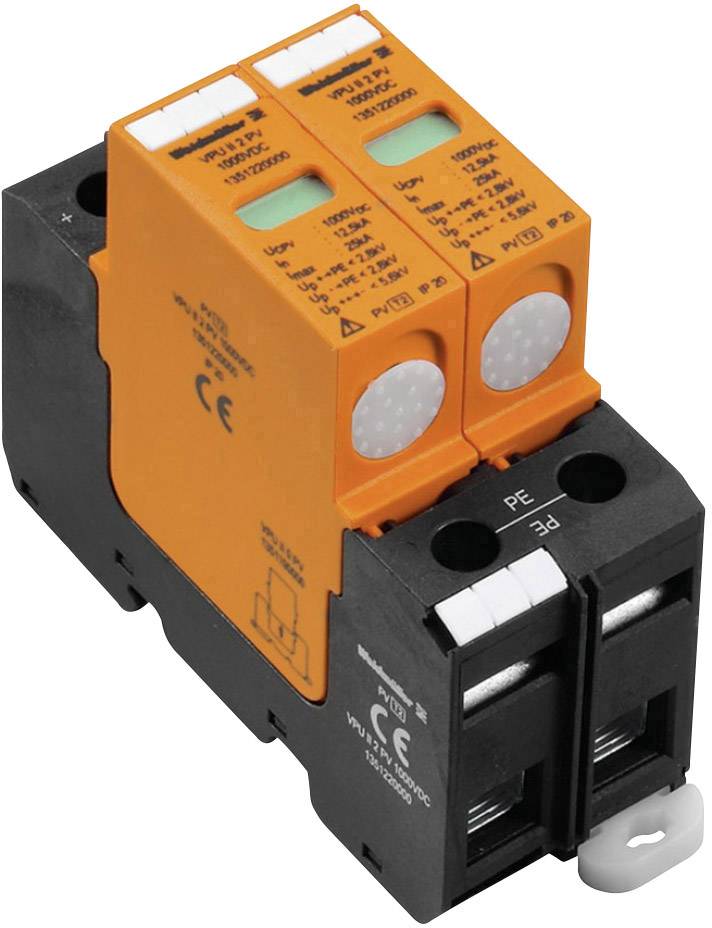

Weidmüller 1351220000 VPU II 2 PV 1000V DC zásuvný zvodič pre prepäťovú ochranu 12.5 kA 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
5 Ks
Počet
Celkom (150,40 € / kus)
162,49 €
-7 %
150,40 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Technické parametre
- Dĺžka odizolovania menovitého pripojenia: 15 mm
- Typ pripojenia: skrutkové pripojenie
- Uťahovací moment, max.: 3 Nm
- Uťahovací moment, min.: 2 Nm
- Prevedenie: inštalačný kryt; 2 TE, Insta IP20
- Výška montážneho rozmeru: 75 mm
- Upínacia plocha, max.: 35 mm²
- Upínacia plocha, min.: 1,5 mm²
- Skratová pevnosť ISCPV: 200 A
- Skladovacia teplota: -40 ° C až 80 ° C
- Prierez vodiča, pevný, max.: 16 mm²
- Prierez vodiča, jemne splietaný, max.: 25 mm²
- Prierez vodiča, spletený, max.: 50 mm²
- Čistá hmotnosť: 282 g
- Optický funkčný displej: zelená = v poriadku, červená = vadný zvodič, vymeniť
- Nosná lišta: TS 35
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Kategória výrobku
zásuvný zvodič pre prepäťovú ochranu
- Únikový prúd
12.5 kA
- Menovité napätie
1000 V
- Prevádzková teplota
-40 °C až +70 °C
IP20
- Číslo výrobcu
1351220000
- Typ
Typ II
- Farba
čierna
oranžová
- Normy
EN 50539-11
- Rozmer.
(š x v x h) 35.6 x 94 x 69 mm
- Šírka
35.6 mm
- V
94 mm
- Hĺbka
69 mm
- Obsah
1 ks
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 1950551 Weidmüller 1351220000 VPU II 2 PV 1000V DC zásuvný zvodič pre prepäťovú ochranu 12.5 kA 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1950551 Weidmüller 1351220000 VPU II 2 PV 1000V DC zásuvný zvodič pre prepäťovú ochranu 12.5 kA 1 ks
Popis
Prepäťová ochrana VARITECTOR VPU PV I (typ I) a VPU PV II (typ II) účinne chráni fotovoltaické systémy a ich komponenty pred rušením spôsobeným bleskom a prepäťovým napätím, dokonca hlboko pod hranicami vyžadovanými koordináciou izolácie v súlade s EN 60664-3 / Sú špecifikované DIN VDE 0110-3. Chráni to infraštruktúru a konvertorové systémy pred prepätím a zvyšuje dostupnosť zariadenia.
Zvodiče boli testované v súlade s výrobkovou normou IEC 50539-11 / DIN EN 50539-11 a môžu byť inštalované do systémov v súlade s aplikačnou normou IEC 50539-12 / DIN EN 50539-12 a v súlade s IEC 60364-7-712 inštalovajúcimi fotovoltaické napájacie systémy.
Tento text bol preložený strojovo.
Zvodiče boli testované v súlade s výrobkovou normou IEC 50539-11 / DIN EN 50539-11 a môžu byť inštalované do systémov v súlade s aplikačnou normou IEC 50539-12 / DIN EN 50539-12 a v súlade s IEC 60364-7-712 inštalovajúcimi fotovoltaické napájacie systémy.
Tento text bol preložený strojovo.
