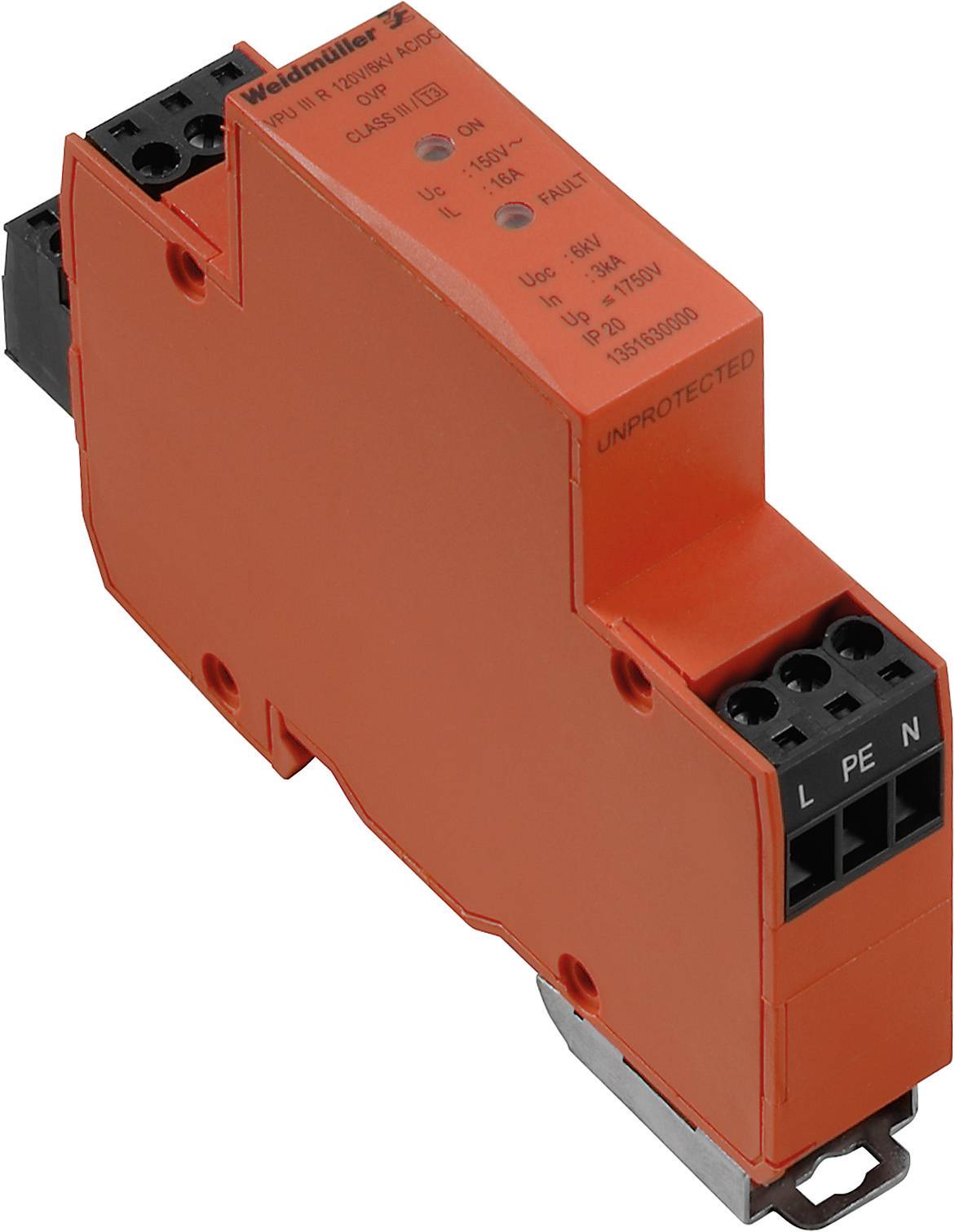

Weidmüller 1351630000 VPU III R 120V/6kV zvodič pre prepäťovú ochranu Přepětová ochrana pre: rozvodná skriňa 3 kA 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity
Ochrana pred prepätím
- PU III R 120 V / 6 kV
Technické parametre
- Dĺžka odizolovania: 5 mm
- Menovitá dĺžka odizolovania: 7 mm
- Spôsob pripojenia: skrutkové pripojenie
- Uťahovací moment, max .: 0,5 Nm
- Uťahovací moment, min .: 0,4 Nm
- Konštrukcia: inštalačný kryt; 1 TE, Insta IP20
- Maximálne trvalé napätie, Uc (AC): 150 V
- Maximálne trvalé napätie, Uc (DC): 212 V
- Upínacia plocha, maximálne: 2,5 mm²
- Upínacia plocha, min .: 0,5 mm²
- Skratová pevnosť ISCCR: 1,5 kA
- Skladovacia teplota: -40 ° C až 70 ° C
- Prierez vodiča, masívny, max .: 1,5 mm²
- Prierez vodiča, jemne prameňovaný, max .: 2,5 mm²
- Prierez vodiča, viacžilový, max .: 2,5 mm²
- Nominálny prúd IN: 16 A
- Čistá hmotnosť: 85 g
- Optický funkčný displej: LED zelená OK, LED červená = poistka chybná, vymeňte
- Počet pólov: 1
- Stupeň ochrany UP (typ.):<700 V
- DIN lišta: TS 35
- Kategória prepätia: II
- Stupeň znečistenia: 3
- Kategória výrobku
zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
3 kA
- Menovité napätie
120 V/AC
150 V/DC
- Doba odozvy
≤ 100 ns
- Prevádzková teplota
-5 ° C až +40 °C
IP20
- Číslo výrobcu
1351630000
- Typ
PU III R 120 V / 6 kV
- Farba
oranžová
- Rozmer.
(š x v x h) 18 x 102 x 71.5 mm
- Šírka
18 mm
- V
102 mm
- Hĺbka
71.5 mm
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 258522 Weidmüller 1351630000 VPU III R 120V/6kV zvodič pre prepäťovú ochranu Přepětová ochrana pre: rozvodná skriňa 3 kA 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 258522 Weidmüller 1351630000 VPU III R 120V/6kV zvodič pre prepäťovú ochranu Přepětová ochrana pre: rozvodná skriňa 3 kA 1 ks
Popis
Ochrana proti prepätiu. Kompaktný zvodič typu III na ochranu AC / DC podľa IEC61643-11: 2012. Vhodné na ochranu koncových zariadení. Miesto inštalácie v blízkosti zariadenia, ktoré sa má chrániť. Pri menovitých prúdoch>16 A môže byť použitý ako jeden-portový zvodič.
