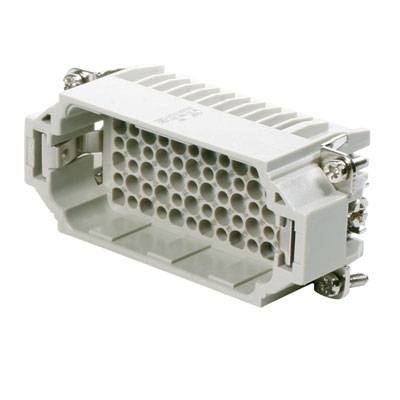

Weidmüller 1651190000 vložka pinového konektora RockStar® HDC HDD 72 + PE krimpované 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Pripojenie
krimpované
Rad
RockStar® HDC HDD
Vlastnosti
sa zliatinou medi
Počet kontaktov
72 + PE
Datasheety: (PDF)
5 Ks
Počet
Celkom (16,99 € / kus)
16,99 €
s DPH
Už len 5 Ks skladom!
Hlavné benefity
Vložka do kolíka
- HDC HDD 72 MC
Dodatočné informácie:
Technické parametre
- Čistá hmotnosť: 55 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 34 mm
- výška 33 mm
- Hĺbka: 84,5 mm
- Dĺžka základne: 84,5 mm
- Veľkosť: 6
- Séria: HDD
- Menovité napätie (DIN EN 61984): 250 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 4 kV
- Menovitý prúd (DIN EN 61984): 10 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 4 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Párovacie cykly Au: ≥ 500
- Typ pripojenia PE: skrutkové spojenie
- Prierez vodičov AWG (PE), max.: AWG 14
- Prierez vodičov AWG (PE), min.: AWG 20
- Odizolovacia dĺžka menovitého spojenia: 8 mm
- Dĺžka odizolovania Pripojenie PE: 10 mm
- Uťahovací moment max. Pripojenie PE: 1,5 Nm
- Uťahovací moment min. Pripojenie PE: 1,2 Nm
- Upevňovacia skrutka: M 4
- Krížové zahĺbenie čepele: Gr. PZ1
- Slot pre veľkosť čepele (pripojenie PE): SD 0,6 x 3,5, SD 0,8 x 4,0
- Výška zátky: 35 mm
- Kategória výrobku
vložka pinového konektora
- Rad
RockStar® HDC HDD
- Vlastnosti
sa zliatinou medi
- Pripojenie
krimpované
- Počet kontaktov
72 + PE
- Prierez vodiča (max.)
2.5 mm²
- Pólov
72
- Prierez vodiča (min.)
0.14 mm²
- Obsah
1 ks
- Počet pólov
áno
Na stiahnutie
Datasheet
Datasheet 202854 Weidmüller 1651190000 vložka pinového konektora RockStar® HDC HDD 72 + PE krimpované 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 202854 Weidmüller 1651190000 vložka pinového konektora RockStar® HDC HDD 72 + PE krimpované 1 ks
Popis
Vložka do kolíka. Vložka HDC, vidlica, 250 V, 10 A, počet pólov: 72, krimpovacie pripojenie, veľkosť: 6. Séria HDD s otočenými lisovacími kontaktmi je navrhnutá pre vysoký počet pólov v najmenšom priestore. Vďaka menšiemu dizajnu užívatelia šetria miesto pri inštalácii bez toho, aby museli obmedzovať počet pólov. Úroveň pripojenia vodiča je navrhnutá ako krimpovací kontakt. Osvedčená technológia lisovaného spojenia sa používa už desaťročia. Krimpovacie kontakty nie sú súčasťou dodávky vložiek. Počet pólov: 144, menovitý prúd: 10 A, menovité napätie: 250 V, menovité napätie podľa UL / CSA: 600 V AC / DC. Krimpovacie ukončenie.
