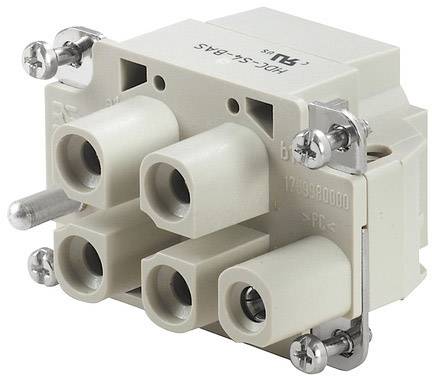

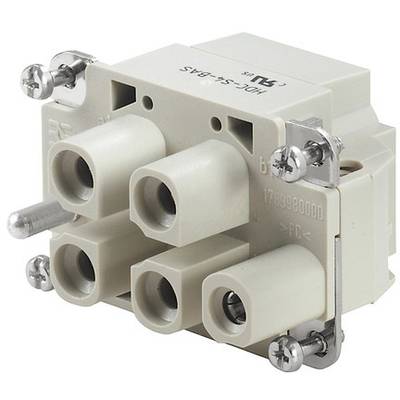

Weidmüller 1789980000 konektorová vložka, zásuvka 4 + PE axiálne skrutkové pripojenie 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
konektorová vložka, zásuvka
Pripojenie
axiálne skrutkové pripojenie
Počet kontaktov
4 + PE
Prierez vodiča (max.)
6 mm²
Pólov
4
Datasheety: (PDF)
5 Ks
Počet
Celkom (41,99 € / kus)
41,99 €
s DPH
Už len 5 Ks skladom!
Hlavné benefity
Weidmüller 1789980000 4P sivý spojovací blok
Dodatočné informácie:
Technické parametre
- Čistá hmotnosť: 75,2 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 34 mm
- výška 40,4 mm
- Hĺbka: 51 mm
- Výška zásuvky: 40,4 mm
- Dĺžka základne: 51 mm
- Veľkosť: 3
- Séria: MixMate
- Menovité napätie (DIN EN 61984): 1 000 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 8 kV
- Menovitý prúd (DIN EN 61984): 40 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 1 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Typ pripojenia PE: skrutkové spojenie
- Prierez vodiča AWG (PE), max.: AWG 11
- Prierez vodičov AWG (PE), min.: AWG 14
- Odizolovacia dĺžka menovitého spojenia: 8 mm
- Dĺžka odizolovania Pripojenie PE: 8 mm
- Uťahovací moment max. Pripojenie PE: 0,8 Nm
- Uťahovací moment min. Pripojenie PE: 0,5 Nm
- Upevňovacia skrutka: M 4
- Slot pre veľkosť čepele (pripojenie PE): SD 0,6 x 3,5
- Povrch: striebro pasivovaný
- Materiál: zliatina medi
- Počet napájacích kontaktov: 4
- Kategória výrobku
konektorová vložka, zásuvka
- Pripojenie
axiálne skrutkové pripojenie
- Počet kontaktov
4 + PE
- Prierez vodiča (max.)
6 mm²
- Pólov
4
- Prierez vodiča (min.)
2.5 mm²
- Prierez vodiča - výkonový kontakt (max.)
6 mm²
- Prierez vodiča - výkonový kontakt (min.)
2.5 mm²
- Obsah
1 ks
- Počet pólov
áno
34
40.4 mm
51 mm
1000 V
4
Bus
-40-125 °C
V0
8 kV
Axial screw connection
Silver
3
2.5-10 mm²
2.5-6 mm²
2.5-10 mm²
2.5-10 mm²
ÁNO
Other copper alloys
40 A
Thermoplastic
Na stiahnutie
Datasheet
Datasheet 1774627 Weidmüller 1789980000 konektorová vložka, zásuvka 4 + PE axiálne skrutkové pripojenie 1 ks
Popis
Weidmüller 1789980000. Šírka: 34 mm, Hĺbka: 51 mm, Výška: 40,4 mm
