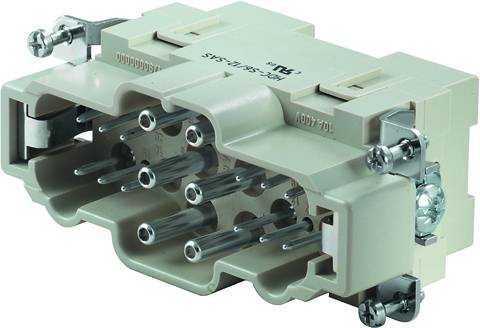

Weidmüller 1790000000 vložka pinového konektora RockStar® HDC 48A 6 + 12 + PE axiálne skrutkové pripojenie 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Pripojenie
axiálne skrutkové pripojenie
Rad
RockStar® HDC 48A
Vlastnosti
sa zliatinou medi
Počet kontaktov
6 + 12 + PE
Datasheety: (PDF)
1 Set(y)
Množstevná cena (Set(y))
Zľava
Cena balenia (bez DPH.)
1
-
703,25 €
3
2% = 17,16 €
686,09 €
5
3% = 23,98 €
679,27 €
10
4% = 28,55 €
674,70 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet (Veľkosť balenia 10 ks)
Celkom (70,33 € / kus)
703,25 €
bez DPH.
Doprava zadarmo
Už len 1 Set(y) skladom!
Technické parametre
- Čistá hmotnosť: 147 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 34 mm
- výška 47,3 mm
- Hĺbka: 84,5 mm
- Dĺžka základne: 84,5 mm
- Veľkosť: 6
- Séria: MixMate
- Menovité napätie (DIN EN 61984): 690 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 8 kV
- Menovitý prúd (DIN EN 61984): 48 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 2 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Typ pripojenia PE: skrutkové spojenie
- Prierez vodičov AWG (PE), max.: AWG 8
- Prierez vodičov AWG (PE), min.: AWG 14
- Odizolovacia dĺžka menovitého pripojenia: 8 mm
- Dĺžka odizolovania Pripojenie PE: 8 mm
- Uťahovací moment max. Pripojenie PE: 2,5 Nm
- Uťahovací moment min. Pripojenie PE: 2 Nm
- Upevňovacia skrutka: M 5
- Krížové zahĺbenie čepele: Gr. PZ2
- Slot pre veľkosť čepele (pripojenie PE): SD 0,8 x 4,0
- Povrch: striebro pasivovaný
- Materiál: zliatina medi
- Výška zátky: 47,3 mm
- Počet napájacích kontaktov: 6
- Kategória výrobku
vložka pinového konektora
- Rad
RockStar® HDC 48A
- Vlastnosti
sa zliatinou medi
- Pripojenie
axiálne skrutkové pripojenie
- Počet kontaktov
6 + 12 + PE
- Prierez vodiča (max.)
10 mm²
- Pólov
6
12
- Prierez vodiča (min.)
2.5 mm²
- Prierez vodiča - výkonový kontakt (max.)
10 mm²
- Prierez vodiča - výkonový kontakt (min.)
2.5 mm²
- Prierez vodiča - riadiaca kontakt (max.)
2.5 mm²
- Prierez vodiča - riadiaca kontakt (min.)
0.5 mm²
- Obsah
10 ks
- Počet pólov
áno
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 194503 Weidmüller 1790000000 vložka pinového konektora RockStar® HDC 48A 6 + 12 + PE axiálne skrutkové pripojenie 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 194503 Weidmüller 1790000000 vložka pinového konektora RockStar® HDC 48A 6 + 12 + PE axiálne skrutkové pripojenie 10 ks
Popis
Poslanie. HDC -, vidlica, 690 V, 48 A, počet pólov: 18, axiálne skrutkové spojenie, skrutkové spojenie, veľkosť: 6. Séria MixMate sa vyznačuje tým, že konektor umožňuje súčasný prenos vysokých menovitých prúdov a napätí, ako aj signálov. Na upevnenie vodičov je možné použiť technológiu axiálnej skrutky. Axiálne skrutkové spojenie, TOP technológia pripojenia.
