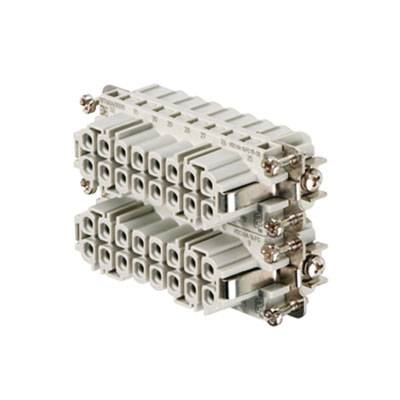

Weidmüller 1876040000 konektorová vložka, zásuvka RockStar® HDC HA 16 + PE krimpované 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
konektorová vložka, zásuvka
Pripojenie
krimpované
Rad
RockStar® HDC HA
Vlastnosti
sa zliatinou medi
Počet kontaktov
16 + PE
Datasheety: (PDF)
5 Ks
Počet
Celkom (20,99 € / kus)
20,99 €
s DPH
Už len 5 Ks skladom!
Hlavné benefity
Vložka do zásuvky
- HDC HA 16 FC 17 - 32
Dodatočné informácie:
Technické parametre
- Čistá hmotnosť: 36,4 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 23 mm
- výška 31,1 mm
- Hĺbka: 73 mm
- Výška objímky: 31,1 mm
- Dĺžka základne: 73 mm
- Veľkosť: 5
- Séria: HA
- Menovité napätie (DIN EN 61984): 250 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 4 kV
- Menovitý prúd (DIN EN 61984): 16 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 2 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Párovacie cykly Au: ≥ 500
- Typ pripojenia PE: skrutkové spojenie
- Prierez vodiča AWG (PE), max.: AWG 14
- Prierez vodičov AWG (PE), min.: AWG 20
- Odizolovacia dĺžka menovitého pripojenia: 8 mm
- Dĺžka odizolovania Pripojenie PE: 10 mm
- Uťahovací moment max. Pripojenie PE: 1,5 Nm
- Uťahovací moment min. Pripojenie PE: 1,2 Nm
- Upevňovacia skrutka: M 4
- Krížové zahĺbenie čepele: Gr. PH1
- Slot pre veľkosť čepele (pripojenie PE): SD 0,8 x 4,0
- Kategória výrobku
konektorová vložka, zásuvka
- Rad
RockStar® HDC HA
- Vlastnosti
sa zliatinou medi
- Pripojenie
krimpované
- Počet kontaktov
16 + PE
- Prierez vodiča (max.)
4 mm²
- Pólov
16
- Prierez vodiča (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólov
áno
Na stiahnutie
Datasheet
Datasheet 204491 Weidmüller 1876040000 konektorová vložka, zásuvka RockStar® HDC HA 16 + PE krimpované 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 204491 Weidmüller 1876040000 konektorová vložka, zásuvka RockStar® HDC HA 16 + PE krimpované 1 ks
Popis
Vložka do zásuvky. Vložka HDC, zásuvka, 250 V, 16 A, počet pólov: 16, krimpovacie pripojenie, veľkosť: 5. Malá a úzka séria HA sa používa všade tam, kde je priestor obmedzený. Úroveň pripojenia vodiča je navrhnutá ako krimpovací kontakt. Osvedčená technológia lisovaného spojenia sa používa už desaťročia. Krimpovacie kontakty nie sú súčasťou dodávky vložiek. Počet pólov: 32, menovitý prúd: 16 A, menovité napätie: 250 V, menovité napätie podľa UL / CSA: 600 V AC / DC. Krimpovacie ukončenie.
