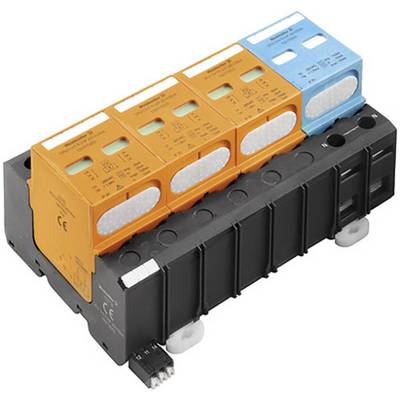

Weidmüller 2063070000 VPU I 3+1 R 280V/25KA prepäťová ochrana pre skriňový rozvádzač Přepětová ochrana pre: rozvodná skr
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (841,46 € / kus)
€
Technické parametre
- Dĺžka odizolovania: 8 mm
- Menovitá dĺžka odizolovania: 15 mm
- Typ pripojenia: PUSH IN
- Uťahovací moment, max .: 3 Nm
- Uťahovací moment, min .: 2 Nm
- Konštrukcia: inštalačný kryt; 8 TE, Insta IP20
- Výška montážneho rozmeru: 75 mm
- Frekvenčný rozsah, max .: 60 Hz
- Frekvenčný rozsah, min .: 50 Hz
- Maximálne trvalé napätie, Uc (AC): 280 V
- Maximálne trvalé napätie, Uc (N-PE): 260 V
- Upínacia plocha, maximálne: 35 mm²
- Upínacia plocha, min.: 4 mm²
- Skratová pevnosť ISCCR: 25 kA
- Skladovacia teplota: -40 ° C až 80 ° C
- Prierez vodiča, masívny, max .: 1,5 mm²
- Prierez vodiča, jemne prameňovaný, max .: 25 mm²
- Prierez vodiča, viacžilový, max.: 50 mm²
- Čistá hmotnosť: 1200 g
- Optický funkčný displej: zelený = ok, červený = poškodený zvodič, vymeňte
- Počet pólov: 4
- DIN lišta: TS 35
- Kategória prepätia: IV
- Stupeň znečistenia: 3
- Kategória výrobku
prepäťová ochrana pre skriňový rozvádzač
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
25 kA
- Menovité napätie
230 V/AC
- Doba odozvy
≤ 25 ns
- Prevádzková teplota
-40 °C až +70 °C
IP20
- Číslo výrobcu
2063070000
- Typ
VPU I 3 + 1 R 280V / 25KA
- Farba
čierna
oranžová
modrá
- Normy
IEC61643-11, EN61643-11
- Rozmer.
(š x v x h) 142.4 x 106 x 69 mm
- Šírka
142.4 mm
- V
106 mm
- Hĺbka
69 mm
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 1518925 Weidmüller 2063070000 VPU I 3+1 R 280V/25KA prepäťová ochrana pre skriňový rozvádzač Přepětová ochrana pre: rozvodná skr
Popis
Série prepäťovej ochrany Weidmüller VPU I (typ I), VPU II (typ II) a VPU III (typ III) účinne znižujú rušenie spôsobené prechodným prepätím, dokonca výrazne pod limitmi stanovenými koordináciou izolácie podľa EN 60664-3. / DIN VDE 0110. Výsledkom je, že celý systém je vystavený menšiemu rušeniu. Koordinácia zatýkacích zariadení sa dosahuje technickými prostriedkami. To znamená, že oddelenie medzi typmi I, II a III nie je potrebné. Zvodiče sú testované podľa produktovej normy IEC61643-11 / DIN EN 61643-11 a môžu byť inštalované do systémov podľa IEC 61643-12 / VDE V0675-6-12 alebo IEC 62305-4 / VDE 0185-4. Táto ochrana pred bleskom a prepätím je vhodná na použitie v systémoch dodávky energie pre americký trh podľa UL 1449 Ed.4. V závislosti od typu siete a úrovne napätia ponúka Weidmüller rôzne výrobky.
