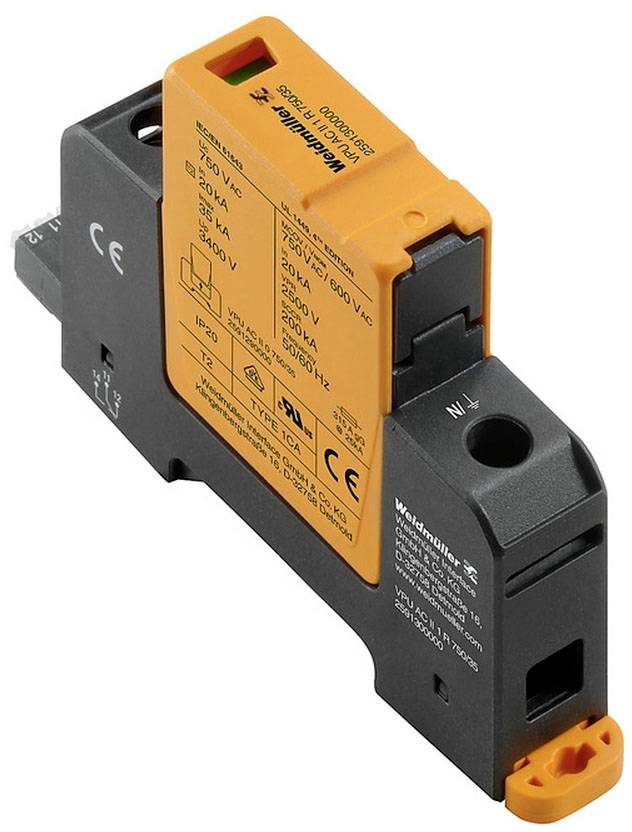

Weidmüller 2591300000 VPU AC II 1 R 750/35 zvodič prepätia 35 kA 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
5 Ks
Počet
Celkom (60,15 € / kus)
60,15 €
bez DPH.
Už len 5 Ks skladom!
Technické parametre
- Čistá hmotnosť: 166 g
- Vlhkosť: 5 ... 95% rel. Vlhkosť
- Skladovacia teplota: -40 ° C - +85 ° C
- Dizajn: inštalačné puzdro; 1 TE, Insta IP20
- Trieda horľavosti: V-0
- Počet pólov: 1
- Stupeň znečistenia: 2
- Kategória prepätia: III
- Typ pripojenia: PUSH IN
- Displej optickej funkcie: zelený = v poriadku, červený = chybný zvodič, vymeňte
- Segment: distribúcia energie
- Nosná koľajnica: TS 35
- Trvalé prevádzkové napätie, Uc (AC): 750 V
- Sieťová forma: jednofázová
- Frekvenčný rozsah, max.: 60 Hz
- Frekvenčný rozsah, min.: 50 Hz
- Skratová pevnosť ISCCR: 50 kA
- Úroveň ochrany napätia UP (typ.):<3,4 kV
- Svodový prúd: 0,3 mA
- Technológia pripojenia vodiča: skrutkové spojenie
- Odizolovacia dĺžka menovitého spojenia: 15 mm
- Uťahovací moment, min.: 2 Nm
- Uťahovací moment, max.: 4,5 Nm
- Upínacia plocha, menovité pripojenie: 16 mm²
- Upínacia plocha, min.: 4 mm²
- Upínacia plocha, max.: 35 mm²
- Prierez pripojenia vodiča, pevný, min.: 0,14 mm²
- Prierez pripojenia vodiča, pevný, max.: 1,5 mm²
- Prierez pripojenia vodiča, lanko, lanko, min.: 4 mm²
- Prierez pripojenia vodiča, jemne lanko, max.: 35 mm²
- Prierez pripojenia vodiča, lanko, min.: 2,5 mm²
- Prierez pripojenia vodiča, lanko, max.: 35 mm²
- Trvalé prevádzkové napätie, Uc (N-PE): 750 V.
- Dĺžka odizolovania: 8 mm
- Kategória výrobku
zvodič prepätia
- Únikový prúd
35 kA
- Menovité napätie
690 V/AC
- Doba odozvy
25 ns
- Prevádzková teplota
-40 °C až +85 °C
IP20 (v zabudovanom stave)
- Číslo výrobcu
2591300000
- Typ
VPU AC II 1 R 750/35
- Farba
oranžová
čierna
- Rozmer.
(š x v x h) 18 x 95 x 68 mm
- Šírka
18 mm
- V
95 mm
- Hĺbka
68 mm
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
