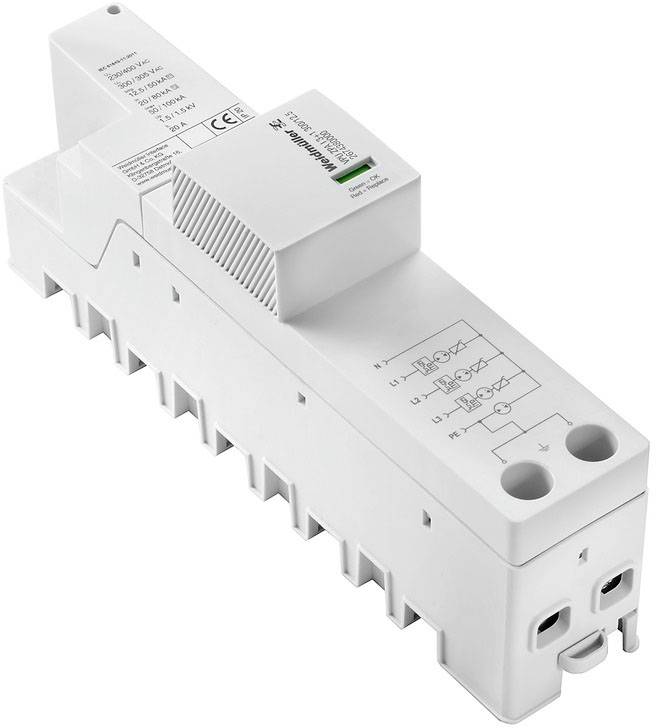

Weidmüller 2674380000 VPU ZPA I 3+1 300/12,5 zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 50 kA 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
5 Ks
Počet
Celkom (251,22 € / kus)
299,17 €
-16 %
251,22 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Technické parametre
- Čistá hmotnosť: 100 g
- Trieda horľavosti podľa UL 94: V-0
- Prevádzková výška: ≤ 4000 m
- Vhodný pre: inštaláciu merača (bez zvodového prúdu)
- Optický funkčný displej: zelený = ok, červený = poškodený zvodič, vymeňte
- Stupeň krytia: IP30, v kombinácii s krytom
- Segment: distribúcia energie
- Maximálne trvalé napätie, Uc (AC): 300 V
- Maximálne trvalé napätie, Uc (N-PE): 305 V
- Forma siete: TN-CS, TN-S, TT
- Únikový prúd In (8/20 µs) N-PE: 80 kA
- Prúdový prúd Imax (8/20 20s) N-PE: 100 kA
- Únikový prúd In (8/20 20s) jadro PE: 20 kA
- Jadro PE s únikom prúdu Imax (8/20 µs): 50 kA
- Bleskový impulzný prúd Iimp (10/350 µs) (L-PE): 12,5 kA
- Bleskový impulzný prúd, Iimp (10/350 µs) (N-PE): 50 kA
- Ochrana: 315 gG pri 25 kA Isccr
- Skratová pevnosť ISCCR: 25 kA
- Koordinácia energie (≤ 10 m): typ I, typ II, typ III
- Stupeň ochrany UP (typ.): ≤ 1,5 kV
- Stupeň ochrany Hore pri IN (N-PE): ≤ 1,5 kV
- Únikový prúd pri Un: 5 µA
- Dočasné prepätie - TOV: 442 V
- Trieda požiadaviek podľa EN 61643-11: T1, T2
- Trieda požiadaviek podľa IEC 61643-11: Typ I, Typ II
- Čas odozvy / uvoľnenia: ≤ 100 ns
- Kontakt na hlásenie: Nie.
- Technológia pripojenia vodičov: skrutkové pripojenie
- Typ pripojenia: upnuté
- Uťahovací moment, max .: 4,5 Nm
- Upínacia plocha, min.: 16 mm²
- Upínacia plocha, maximálne: 35 mm²
- Prierez vodiča, jemne prameňový, AEH (DIN 46228-1), min .: 16 mm²
- Prierez vodiča, jemne prameňový, AEH (DIN 46228-1), max .: 25 mm²
- Prierez vodiča, viacžilový, min.: 16 mm²
- Prierez vodiča, viacžilový, max .: 35 mm²
- Kategória výrobku
zvodič prepätia
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
50 kA
- Menovité napätie
240 V/AC
- Doba odozvy
100 ns
- Prevedenie
Prepäťová ochrana, nízke napätie, bez zvodového prúdu, TN-CS, TN-S, TT, UP (L / N-PE) ≤ 1,5 kV
- Prevádzková teplota
-40 °C až +70 °C
IP30
- Číslo výrobcu
2674380000
- Farba
sivá
- Normy
IEC61643-11, EN61643-11
- Rozmer.
(š x v x h) 47 x 229 x 99 mm
- Šírka
47 mm
- V
229 mm
- Hĺbka
99 mm
- Obsah
1 ks
- UKCA
áno
