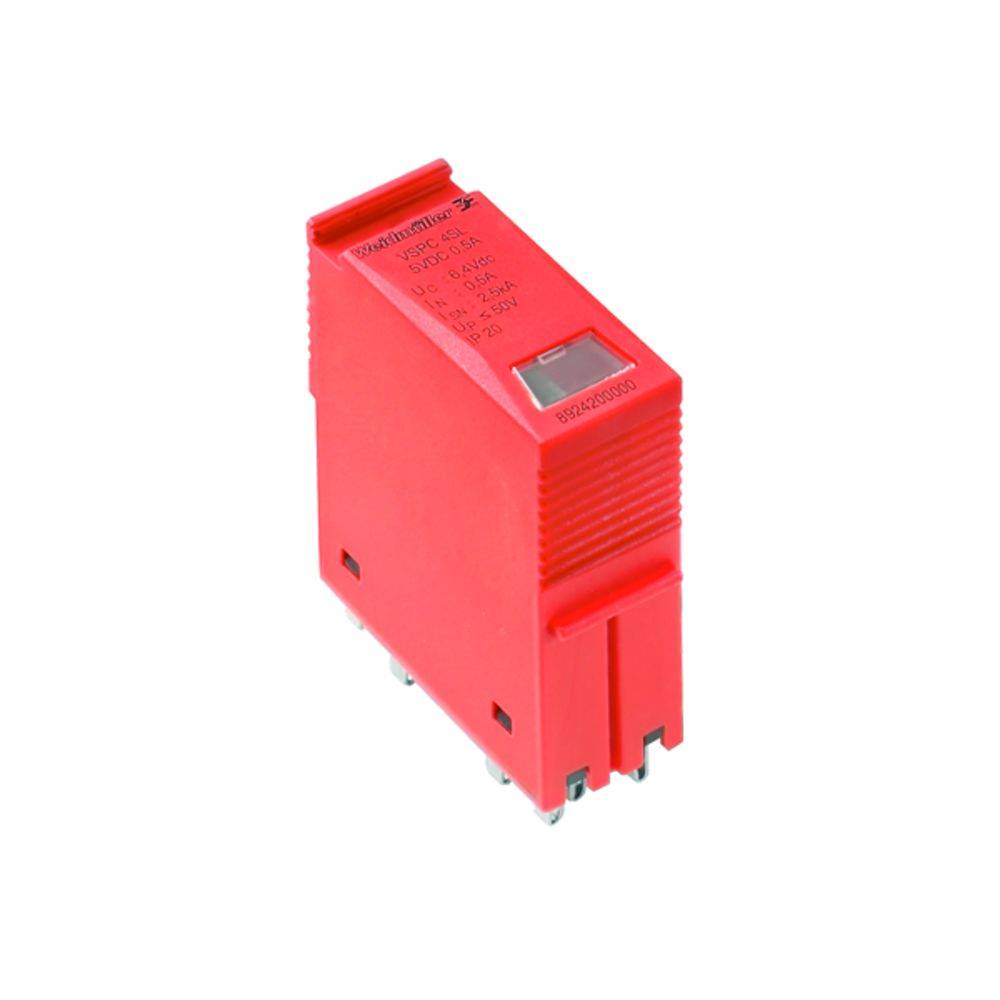

Weidmüller 8924480000 VSPC 1CL 24VDC zásuvný zvodič pre prepäťovú ochranu Přepětová ochrana pre: rozvodná skriňa 2.5 kA
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity
Ochrana pred prepätím
- VSPC 1CL 24VDC
Technické parametre
- Typ pripojenia: môže byť zapojený do VSPC BASE
- Konštrukcia: svorka, iná
- Objemový odpor: 2,20 Ω
- Vstupné napätie, max. Ui: 28 V
- Maximálne trvalé napätie, Uc (DC): 28 V
- Skladovacia teplota: -40 ° C až 80 ° C
- Nominálny prúd IN: 450 mA
- Čistá hmotnosť: 41 g
- Optický funkčný displej: Nie.
- Počet pólov: 1
- Stupeň ochrany UP (typ.):<800 V.
- Odpor nárazového prúdu C1:<1 kA 8/20 μs
- Odpor nárazového prúdu C2: 5 kA 8/20 μs
- Odpor nárazového prúdu C3: 100 A 10/1000 μs
- Odpor nárazového prúdu D1: 2,5 kA 10/350 μs
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Kategória výrobku
zásuvný zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
2.5 kA
- Menovité napätie
24 V/DC
- Prevádzková teplota
-40 °C až +70 °C
IP20
- Číslo výrobcu
8924480000
- Typ
VSPC 1CL 24VDC
- Farba
oranžová
- Rozmer.
(š x v x h) 17.8 x 90 x 69 mm
- Šírka
17.8 mm
- V
90 mm
- Hĺbka
69 mm
- Obsah
1 ks
Other
2.4-2.4 MHz
ÁNO
IP20
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 258682 Weidmüller 8924480000 VSPC 1CL 24VDC zásuvný zvodič pre prepäťovú ochranu Přepětová ochrana pre: rozvodná skriňa 2.5 kA
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 258682 Weidmüller 8924480000 VSPC 1CL 24VDC zásuvný zvodič pre prepäťovú ochranu Přepětová ochrana pre: rozvodná skriňa 2.5 kA
Popis
Ochrana proti prepätiu. Pravidlá merania a merania bez zobrazenia funkcie / funkcie. Nasledujúce signály sú chránené analógovými signálmi / prúdovými slučkami (CL - Current Loop): Signály z prúdových slučiek (analógové merania z kódovacích zariadení na veľké vzdialenosti) 4 ... 20 mA, 0 ... 20 mA atď. Dva, tri a Štvorvodičový bez spoločného referenčného potenciálu. napr. signály na meranie hladiny zo snímačov napätia (analógové merania zo snímačov na krátke vzdialenosti) 0 ... 10 V, PT 100 atď .; napr. meranie teploty. Zásuvný zvodič s nepretržitým a impedančne neutrálnym zapojením a odpájaním. Môže sa skontrolovať pomocou testovacieho zariadenia V-TEST. Konštrukcia šetriaca priestor pre 2 analógové signály. Verzia so zemou bez PE pripojenia, aby sa zabránilo možným rozdielom. Môže sa používať v súlade s inštalačnou normou IEC 62305 (D1, C1, C2 a C3). Integrovaná PE pätica, bezpečne vypúšťa do 20 kA (8/20 μs) a 2,5 kA (10/350 μs) do PE. Farebné kódovanie úrovní napätia pre rýchlu identifikáciu v rozvádzači. Bezpečnostná funkcia prostredníctvom kódovacieho prvku pre rôzne úrovne napätia.
