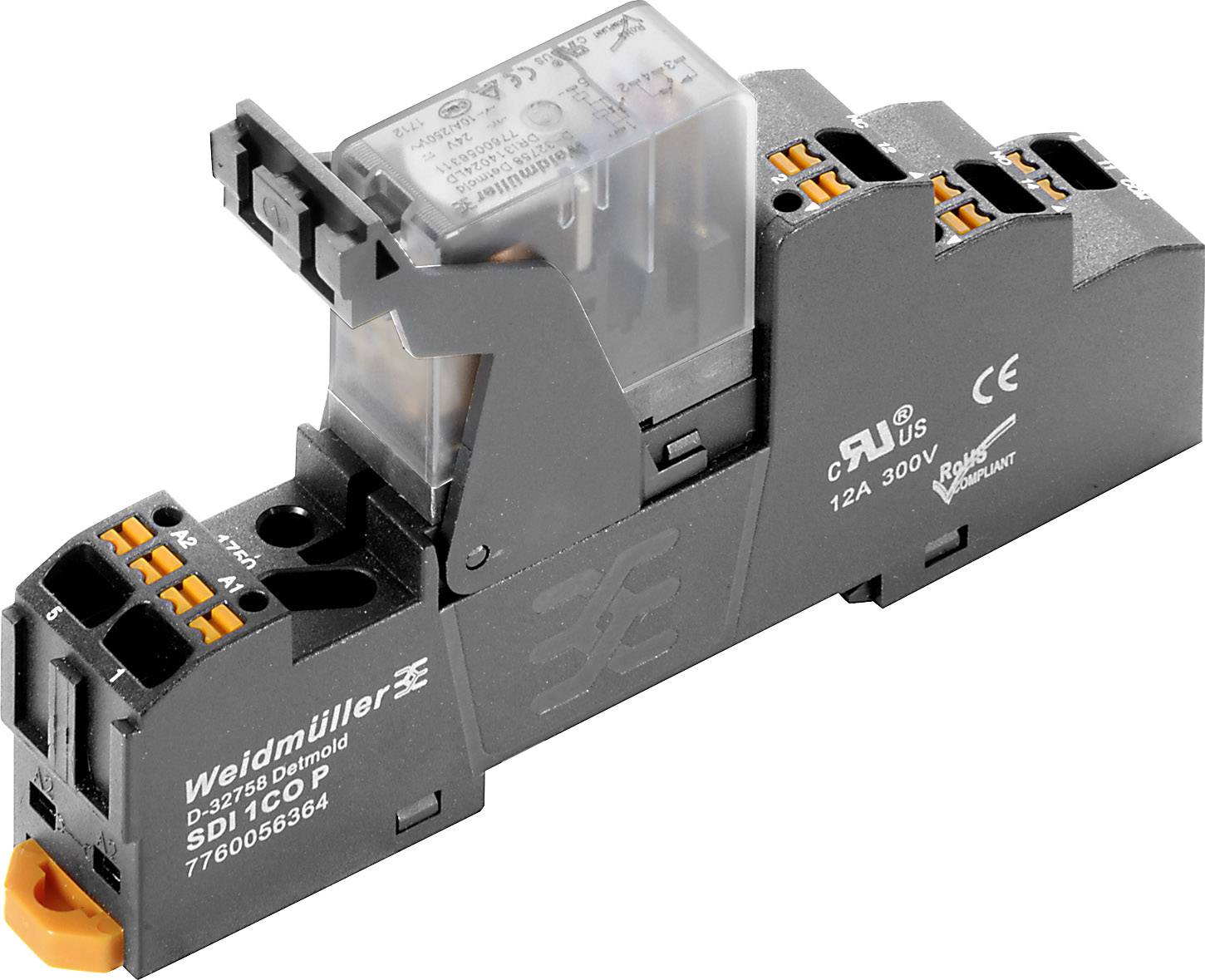

Ilustračný obrázok

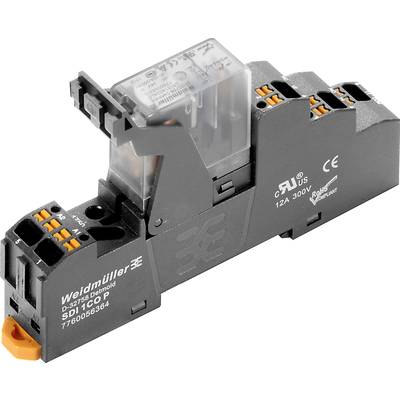

Ilustračný obrázok
Weidmüller DRIKITP 24VDC 1CO LD reléový modul, 24 V/DC, 10 A, 1 prepínací, 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reléový modul
Typ kontaktu
1 prepínací
Menovité napätie
24 V/DC
Spínacie napätie (max.)
250 V/AC
250 V/DC
Spínací prúd (max.)
10 A
Datasheety: (PDF)
5 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (8,80 € / kus)
87,99 €
s DPH
Už len 5 Set(y) skladom!
Technické parametre
- Zobrazenie stavu: LED zelená
- Oneskorenie zapnutia: ≤ 15 ms
- Oneskorenie vypnutia: ≤ 10 ms
- Min. Spínacia kapacita: 10 mA pri 12 V, 100 mA pri 5 V.
- Max. Spínacia frekvencia pri menovitom zaťažení: 0,1 Hz
- Nosná koľajnica: TS 35
- Testovacie tlačidlo: Nie.
- Mechanický indikátor polohy spínača: Nie.
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Skupina izolačných materiálov: IIIb
- Vstup dielektrickej pevnosti - výstup: 5 kVeff / 1 min
- Odizolovacia dĺžka menovitého pripojenia: 10 mm
- Upínacia plocha, menovité pripojenie: 1,5 mm²
- Upínacia plocha, min.: 0,14 mm²
- Upínacia plocha, max.: 1,5 mm²
- Prierez vodičov AWG, min.: AWG 26
- Prierez vodiča AWG, max.: AWG 16
- Prierez pripojenia vodiča, pevný, min.: 0,14 mm²
- Prierez pripojenia vodiča, pevný, max.: 1,5 mm²
- Prierez pripojenia vodiča, jemné lanko, min.: 0,14 mm²
- Prierez pripojenia vodiča, jemne lanko, max.: 1,5 mm²
- Prierez pripojenia vodiča, jemne lanko AEH s plastovou objímkou DIN 46228/4, min.: 0,14 mm²
- Prierez pripojenia vodiča, jemne lanko AEH s plastovou objímkou DIN 46228/4, max.: 1 mm²
- Prierez pripojenia vodiča, jemne lanko, AEH (DIN 46228-1), min.: 0,14 mm²
- Prierez pripojenia vodiča, jemne lanko, AEH (DIN 46228-1), max.: 1,5 mm²
- Veľkosť čepele: 0,4 x 2,5 mm
- Kategória výrobku
reléový modul
- Typ
DRIKITP 24VDC 1CO LD
- Pripojenie
pružinové pripojenie
- Farba
čierna
- Riadiace napätie (max.)
18 V/DC
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgNi
- Menovité napätie
24 V/DC
- Spínacie napätie (max.)
250 V/AC
250 V/DC
- Spínací prúd (max.)
10 A
- Max. spínací výkon
2500 VA
240 W
- Mechanická životnosť
10 x 106Obvody
- Vzdialenosť vzduch / povrch (cievka / kontakt)
3 mm
- Odpor cievky
1100 Ω
IP20
- Max. teplota
55 °C
- Min. teplota
-40 °C
- Dĺžka
63 mm
- Šírka
15.9 mm
- V
102.1 mm
- Rozmer.
(d x š x v) 63 x 15.9 x 102.1 mm
- Obsah
10 ks
- Hmotnosť
55.30 g
- Spĺňa RoHS
áno
