Weidmüller konektor do DPS BL/SL Počet pólov 24 Raster (rozteč): 3.50 mm 1841850000 20 ks

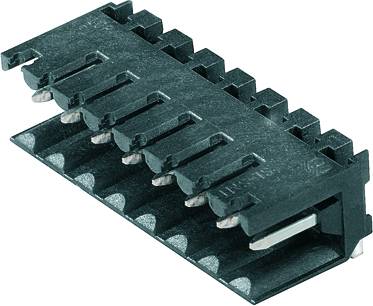

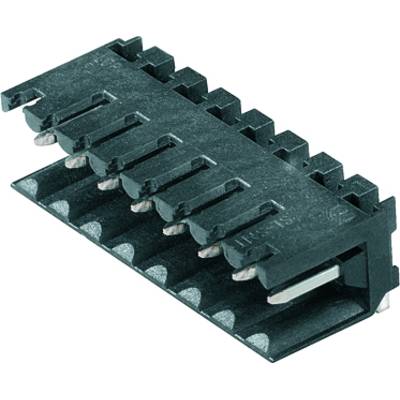

Čierny elektronický konektor s viacerými vertikálne umiestnenými kolíkmi na bielom pozadí.

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka, vstaviteľná horizontálna

Počet riadkov

Rad

BL/SL

Raster (rozteč)

3.50 mm

Datasheety: (PDF)

Doručenie: St 29. 7.

5 Set(y)

Počet (Veľkosť balenia 20 ks)

Set(y)

Celkom (6,25 € / kus)

124,99 €

s DPH

Doprava zadarmo

Už len 5 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 20 ks
Počet riadkov: 1
Počet pólov: 24

Dodatočné informácie:

Technické parametre

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka, vstaviteľná horizontálna

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: BL/SL

Raster (rozteč): 3.50 mm

Počet kontaktov v rade: 24

Počet pólov: 24

Šírka: 85.40 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 20 ks

Rozmer.: (d x š x v) 10.70 x 85.40 x 11.10 mm

Pripojenie: tlačené

Materiál puzdra: LCP GF

Číslo výrobcu: 1841850000

Farba: čierna

Priemyslové balenie: áno

Materiál kontaktu: bronz pozinkovaný

Menovité napätie: 300 V

V: 11.10 mm

Dĺžka: 10.70 mm

Spĺňa RoHS: áno

Smer zástrčky: vodorovne k DPS

Typ: SL-SMT 3.50/24/90G 3.2SN BK BX

Na stiahnutie

Datasheet

Datasheet 359879 Weidmüller konektor do DPS BL/SL Počet pólov 24 Raster (rozteč): 3.50 mm 1841850000 20 ks

Popis

Konektor PCB. Konektor kolíka, zboku uzavretý, spájkovacia spojka reflow, 3,50 mm, počet pólov: 24, 90 °, dĺžka spájkovacieho kolíka: 3,2 mm, pocínovaný, čierny, krabica. Kolíková lišta odolná voči vysokým teplotám so stúpaním 3,50 mm. Smer zástrčky zapojte paralelne (90 °), priamo 180 ° alebo šikmo (135 °) k doske plošných spojov. Varianty puzdra: bočne uzavretý (G), skrutkovacia príruba (F), spájkovacia príruba (LF) alebo zacvakávacia spájkovacia príruba (RF). Optimalizované pre proces SMT. Dĺžka kolíka 3,2 mm univerzálna pre všetky procesy spájkovania, dĺžka kolíka 1,5 mm optimalizovaná pre procesy spájkovania pretavením. Balené v škatuli (BX) alebo páske na cievke (RL).

Tento text bol preložený strojovo.
