Weidmüller konektor do DPS BL/SL Počet pólov 3 Raster (rozteč): 3.50 mm 1842330000 100 ks

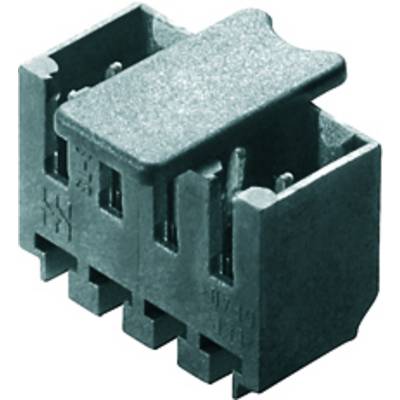

Sivý, obdĺžnikový elektronický konektor s viacerými pozíciami na zapojenie a upevňovacími bodmi. Slúži na prepájanie káblov v elektrických obvodoch.

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka, vstaviteľná vertikálna

Počet riadkov

Rad

BL/SL

Raster (rozteč)

3.50 mm

Datasheety: (PDF)

Doručenie: St 29. 7.

5 Set(y)

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (0,76 € / kus)

75,99 €

s DPH

Už len 5 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 100 ks
Počet riadkov: 1
Počet pólov: 3

Dodatočné informácie:

Technické parametre

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka, vstaviteľná vertikálna

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: BL/SL

Vlastnosti: bez bočných stien

Raster (rozteč): 3.50 mm

Počet kontaktov v rade: 3

Počet pólov: 3

Šírka: 14.30 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 100 ks

Rozmer.: (d x š x v) 7.50 x 14.30 x 11.90 mm

Pripojenie: tlačené

Materiál puzdra: LCP GF

Číslo výrobcu: 1842330000

Farba: čierna

Priemyslové balenie: áno

Materiál kontaktu: bronz pozinkovaný

Menovité napätie: 300 V

V: 11.90 mm

Dĺžka: 7.50 mm

Spĺňa RoHS: áno

Smer zástrčky: kolmo k DPS

Typ: SL-SMT 3.50/03/180G 3.2SN BK BX

Na stiahnutie

Datasheet

Datasheet 359930 Weidmüller konektor do DPS BL/SL Počet pólov 3 Raster (rozteč): 3.50 mm 1842330000 100 ks

Popis

Konektor PCB. Kolíkový konektor, bočne uzavretý, spájkovacia spojka reflow, 3,50 mm, počet pólov: 3, 180 °, dĺžka spájkovacieho kolíka: 3,2 mm, pocínovaný, čierny, krabica. Kolíková lišta odolná voči vysokým teplotám so stúpaním 3,50 mm. Smer zástrčky zapojte paralelne (90 °), priamo 180 ° alebo šikmo (135 °) k doske plošných spojov. Varianty puzdra: bočne uzavretý (G), skrutkovacia príruba (F), spájkovacia príruba (LF) alebo zacvakávacia spájkovacia príruba (RF). Optimalizované pre proces SMT. Dĺžka kolíka 3,2 mm univerzálna pre všetky procesy spájkovania, dĺžka kolíka 1,5 mm optimalizovaná pre procesy spájkovania pretavením. Balené v škatuli (BX) alebo páske na cievke (RL).

Tento text bol preložený strojovo.
