Weidmüller konektor do DPS BU/SU Počet pólov 4 Raster (rozteč): 7.62 mm 1091120000 48 ks

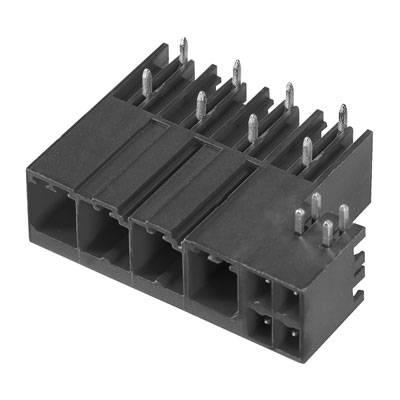

Čiernobiela ilustrácia obdĺžnikového konektora s kovovými kolíkmi hore a štyrmi zásuvkami dole, určená na elektrické prepojenie.

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka, vstaviteľná horizontálna

Počet riadkov

Rad

BU/SU

Raster (rozteč)

7.62 mm

Datasheety: (PDF)

Doručenie: St 29. 7.

2 Set(y)

Počet (Veľkosť balenia 48 ks)

Set(y)

Celkom (4,17 € / kus)

199,99 €

s DPH

Doprava zadarmo

Už len 2 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 48 ks
Počet riadkov: 1
Počet pólov: 4

Dodatočné informácie:

Technické parametre

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka, vstaviteľná horizontálna

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: BU/SU

Vlastnosti: s aretáciou

Raster (rozteč): 7.62 mm

Počet kontaktov v rade: 4

Počet pólov: 4

Šírka: 39.09 mm

Menovitý prúd: 33 A

Menovitý prúd - filter: 33 A

Obsah: 48 ks

Rozmer.: (d x š x v) 14.90 x 39.09 x 28.30 mm

Pripojenie: tlačené

Materiál puzdra: PA GF

Číslo výrobcu: 1091120000

Farba: čierna

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi, pozinkovaná

Menovité napätie: 300 V

V: 28.30 mm

Dĺžka: 14.90 mm

Spĺňa RoHS: áno

Smer zástrčky: vodorovne k DPS

Typ: SV 7.62HP/04/270G SC/04R SN BK BX

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Šírka

Počet pólov

Raster (rozteč)

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089260000 60 ks

Objednávacie číslo:289121

33 A

zástrčka, vstaviteľná horizontálna

39.05 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089280000 54 ks

Objednávacie číslo:289124

33 A

zástrčka, vstaviteľná horizontálna

42.86 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089340000 60 ks

Objednávacie číslo:289132

33 A

zástrčka, vstaviteľná horizontálna

39.05 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089370000 60 ks

Objednávacie číslo:289134

33 A

zástrčka, vstaviteľná vertikálna

31.47 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089380000 54 ks

Objednávacie číslo:289154

33 A

zástrčka, vstaviteľná horizontálna

42.86 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089410000 54 ks

Objednávacie číslo:289177

33 A

zástrčka, vstaviteľná vertikálna

42.86 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089510000 60 ks

Objednávacie číslo:289194

33 A

zástrčka, vstaviteľná vertikálna

46.70 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089570000 54 ks

Objednávacie číslo:289208

33 A

zástrčka, vstaviteľná vertikálna

46.70 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089920000 66 ks

Objednávacie číslo:289419

33 A

zástrčka, vstaviteľná vertikálna

28.30 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1090770000 78 ks

Objednávacie číslo:289948

33 A

zástrčka, vstaviteľná horizontálna

28.30 mm

7.62 mm

Na stiahnutie

Datasheet

Datasheet 290430 Weidmüller konektor do DPS BU/SU Počet pólov 4 Raster (rozteč): 7.62 mm 1091120000 48 ks

Popis

Konektor PCB. Konektor kolíka, zboku uzavretý, spájkovacie spojenie, 7,62 mm, počet pólov: 4, 270 °, dĺžka spájkovacieho kolíka: 3,5 mm, pocínovaný, čierny, krabica. Kombinovaná 270 °; kolíková lišta s energetickými a signálnymi kontaktmi vrátane samosvorného aretovania stredovej príruby v mriežke 7,62. Umožňuje súčasne zapojiť napájanie, signály a (voliteľné) tienenie EMC. Ideálne na pripojenie servo a asynchrónnych diskov. Spĺňa požiadavky IEC 61800-5-1 spolu s zásuvkovým pásom BVF 7,62 HP / ... BCF..R ... a umožňuje schválenie UL podľa UL840 600 V. Dosadacia plocha zaisťuje minimálnu bezpečnosť prstov pre energiu kontakty na>3 mm s 20 N tlakom na testovací prst. Samosvorná stredová príruba znižuje priestor potrebný o jednu šírku mriežky v porovnaní s konvenčnými riešeniami. Voliteľné na požiadanie: bez upevnenia na prírubu, s dodatočným upevnením na skrutku alebo s montážou na spájkovaciu prírubu. 1 000 V (IEC) / 300 V (UL), 38 A (IEC) / 35 A (UL), 600 V možné prostredníctvom schválenia zariadenia UL 840.

Tento text bol preložený strojovo.
