Weidmüller konektor do DPS BU/SU Počet pólov 6 Raster (rozteč): 7.62 mm 1932490000 25 ks

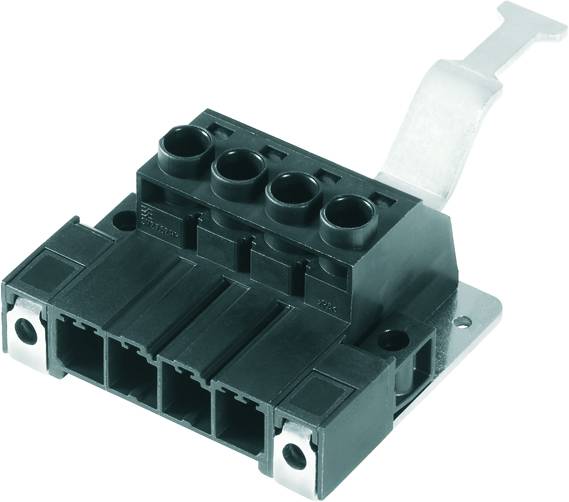

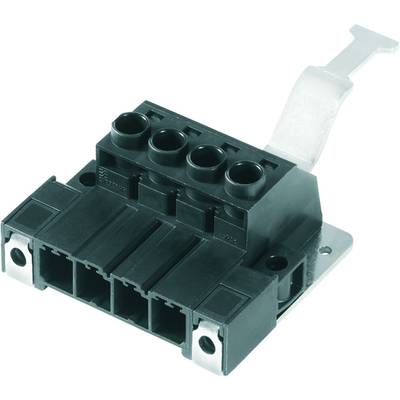

Elektrický konektor so štyrmi pripojovacími bodmi, namontovaný na kovovej doske s upevňovacím ramenom vpravo hore.

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka, vstaviteľná horizontálna

Počet riadkov

Rad

BU/SU

Raster (rozteč)

7.62 mm

Datasheety: (PDF)

Doručenie: St 29. 7.

75 Set(y)

Počet (Veľkosť balenia 25 ks)

Set(y)

Min.: 10

Násobky: 10

Celkom (8,40 € / kus)

2 099,90 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 25 ks
Počet riadkov: 1
Počet pólov: 6

Dodatočné informácie:

Technické parametre

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka, vstaviteľná horizontálna

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: BU/SU

Vlastnosti: s aretáciou

Raster (rozteč): 7.62 mm

Počet kontaktov v rade: 6

Počet pólov: 6

Šírka: 100.80 mm

Menovitý prúd: 42 A

Menovitý prúd - filter: 42 A

Obsah: 25 ks

AWG max.: 8

AWG min.: 24

Dĺžka izolácie (max.): 12.00 mm

Rozmer.: (d x š x v) 13.00 x 100.80 x 60.96 mm

Pripojenie: skrutková svorka
zástrčka

Materiál puzdra: PA GF

Číslo výrobcu: 1932490000

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi, pozinkovaná

Menovité napätie: 600 V

V: 60.96 mm

Dĺžka: 13.00 mm

Maximálny prierez: 6.00 mm²

Prierez min: 0.50 mm²

Spĺňa RoHS: áno

Smer zástrčky: vodorovne k DPS

Typ: SVZ 7.62HP/06/180SH180 SN BK BX

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Šírka

Počet pólov

Raster (rozteč)

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089260000 60 ks

Objednávacie číslo:289121

33 A

zástrčka, vstaviteľná horizontálna

39.05 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089280000 54 ks

Objednávacie číslo:289124

33 A

zástrčka, vstaviteľná horizontálna

42.86 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089340000 60 ks

Objednávacie číslo:289132

33 A

zástrčka, vstaviteľná horizontálna

39.05 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089370000 60 ks

Objednávacie číslo:289134

33 A

zástrčka, vstaviteľná vertikálna

31.47 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089380000 54 ks

Objednávacie číslo:289154

33 A

zástrčka, vstaviteľná horizontálna

42.86 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089410000 54 ks

Objednávacie číslo:289177

33 A

zástrčka, vstaviteľná vertikálna

42.86 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089510000 60 ks

Objednávacie číslo:289194

33 A

zástrčka, vstaviteľná vertikálna

46.70 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089570000 54 ks

Objednávacie číslo:289208

33 A

zástrčka, vstaviteľná vertikálna

46.70 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1089920000 66 ks

Objednávacie číslo:289419

33 A

zástrčka, vstaviteľná vertikálna

28.30 mm

7.62 mm

Weidmüller konektor do DPS BU/SU Počet pólov 2 Raster (rozteč): 7.62 mm 1090770000 78 ks

Objednávacie číslo:289948

33 A

zástrčka, vstaviteľná horizontálna

28.30 mm

7.62 mm

Na stiahnutie

Datasheet

Datasheet 375739 Weidmüller konektor do DPS BU/SU Počet pólov 6 Raster (rozteč): 7.62 mm 1932490000 25 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 375739 Weidmüller konektor do DPS BU/SU Počet pólov 6 Raster (rozteč): 7.62 mm 1932490000 25 ks

Popis

Konektor PCB. Zástrčka, 7,62 mm, počet pólov: 6, 180 °, napínacie jarmo, svorka, menovité pripojenie, max.: 6 mm², krabica. Vysoko výkonný kolíkový kolík s osvedčenou, 100% bezúdržbovou oceľovou napínacou sponou Weidmüller. Môže byť zoradený bez straty pólov alebo s patentovanou multifunkčnou prírubou pre bezpečné, rýchle a beznástrojové zaistenie. Maximálna prevádzková a prevádzková bezpečnosť vďaka 100% nezhodnej protiľahlej lícovej ploche, jedinečnej rozmanitosti kódov a ochrane pred nesprávnym zapojením. Možno označiť. 0,20 - 6 mm² (IEC) / 22 - 10 AWG (UL), 800 V (IEC) / 600 V (UL), 41 A (IEC) / 32 A (UL).
