Weidmüller konektor do DPS Počet pólov 8 Raster (rozteč): 3.50 mm 1028370000 50 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
konektor do DPS
Prevedenie
zástrčka, vstaviteľná horizontálna
Počet riadkov
1
Raster (rozteč)
3.50 mm
Počet pólov
8
Datasheety: (PDF)
200 Set(y)
Počet (Veľkosť balenia 50 ks)
Min.: 20
Násobky: 20
Celkom (2,50 € / kus)
2 499,80 €
s DPH
Doprava zadarmo
Hlavné benefity
Konektor PCB
- Obsah: 50 ks
- Počet riadkov: 1
- Počet pólov: 8
Dodatočné informácie:
Technické parametre
- Kategória výrobku
konektor do DPS
- Prevedenie
zástrčka, vstaviteľná horizontálna
- Počet riadkov
1
- Typ zapojenia konektora
wire to board
- Vlastnosti
2 poschodia
sa závitovou prírubou
- Raster (rozteč)
3.50 mm
- Počet kontaktov v rade
8
- Počet pólov
8
- Šírka
35.00 mm
- Menovitý prúd
7 A
- Menovitý prúd - filter
7 A
- Obsah
50 ks
- Rozmer.
(d x š x v) 14.10 x 35.00 x 24.40 mm
- Pripojenie
tlačené
- Číslo výrobcu
1028370000
- Farba
čierna
- Priemyslové balenie
áno
- Materiál kontaktu
zliatina medi, pozinkovaná
- Menovité napätie
150 V
- V
24.40 mm
- Dĺžka
14.10 mm
- Spĺňa RoHS
áno
- Smer zástrčky
vodorovne k DPS
- Typ
S2LD-THR 3.50/08/90LF 3.2SN BK BX
Na stiahnutie
Datasheet
Datasheet 281159 Weidmüller konektor do DPS Počet pólov 8 Raster (rozteč): 3.50 mm 1028370000 50 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 281159 Weidmüller konektor do DPS Počet pólov 8 Raster (rozteč): 3.50 mm 1028370000 50 ks
Popis

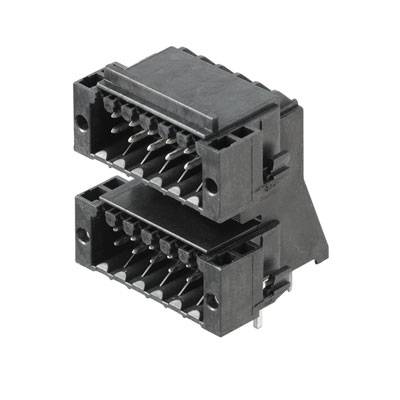

Konektor PCB. Kolíková koncovka, bočne otvorená, spájkovacie spojenie reflow, 3,50 mm, počet pólov: 8, 90 °, dĺžka spájkovacieho kolíka: 3,2 mm, pocínovaný, čierny, krabica. Nový štandard hustoty balenia: virtuálna mriežka 0,875 mm - pre vstupno -výstupné pripojenia 1 mm². Jediný 4-radový dvojpodlažný kolíkový konektor pre typické senzorové rozhrania IP20 s mriežkou 3,5. S2L v dvojitom balení - štandard prekonáva sám seba: každý 3,5 mm široký 4 I / O kontakty pre prierez pripojenia 1 mm². vysoká stabilita vďaka trecím geometriám puzdra. Spájkovacia príruba šetrí skrutkové upevnenie. Menej je viac - hlavné výhody pre vašu aplikáciu: o 75% menší priestor na doske plošných spojov, nižšie náklady na proces vďaka spájkovacej prírube, menšie mechanické namáhanie spájkovacích bodov, viac miesta, napríklad pre displeje na prednom paneli. „Malý“ príspevok k väčšej konkurencieschopnosti: Ďalšie funkcie s rovnakým inštalačným priestorom alebo menšími rozmermi zariadenia s rovnakým rozsahom funkcií.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
