Weidmüller PRO ECO 480W 48V 10A napájací zdroj, 48 V/DC, 10 A, 480 W

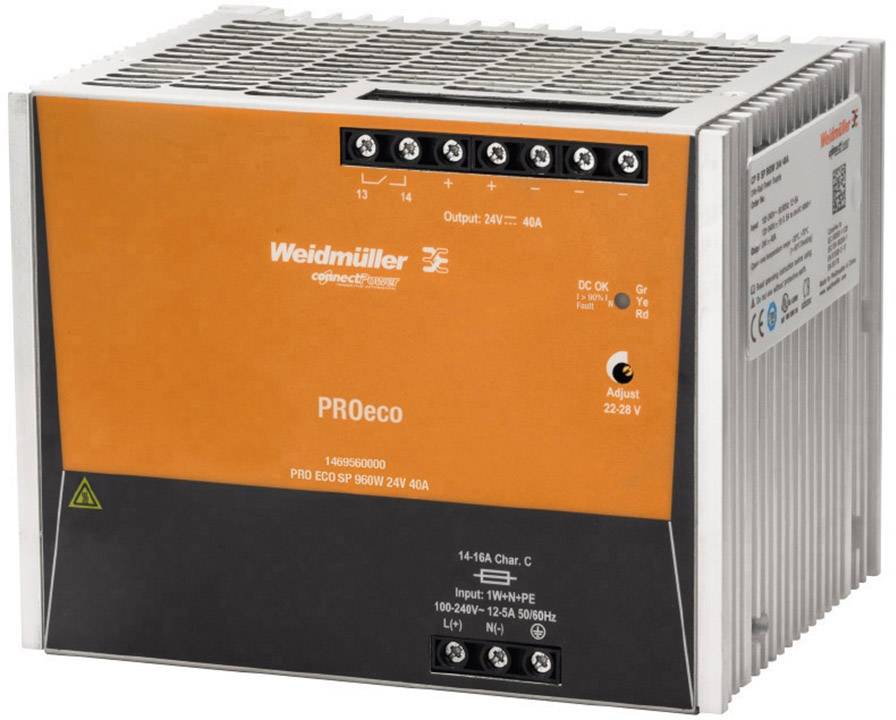

Oranžovo-sivý Weidmüller PROeco spínaný napájací zdroj, model 960W 24V 40A. Zobrazuje možnosti pripojenia a nastavenia.

Graf ukazuje: Výkon (y-os) zostáva na 100% až do 50°C, následne klesá na 80% pri 60°C. X-os: Teplota prostredia (°C), ≤ 480 W.

Schéma zapojenia zobrazuje striedavé (AC) a jednosmerné (DC) pripojenia. Vľavo hore: L(+), N(-), PE. Vpravo: +, -, 13, 14. Upozornenie: 'Dávajte pozor na polaritu DC pripojenia'.

1/3

Datasheety: (PDF)

Doručenie: St 7. 10.

5 Ks

Počet

Celkom (251,22 € / kus)

251,22 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spínané napájacie zdroje PROeco

Technické parametre

Skladovacia teplota: -40 ° C - +85 ° C
Nábehový prúd: max. 3 A
Frekvenčný rozsah AC: 47 Hz - 63 Hz
Spotreba prúdu AC: 2,4 A pri 230 V / AC, 5,2 A pri 110 V / AC
Spotreba prúdu DC: 1,5 A pri 370 V / DC, 4,6 A pri 120 V / DC
Vstup prepäťovej ochrany: varistor
Čas nábehu:<100 ms
Počet terminálov: 7 (++, ---, 13,14)
Uťahovací moment: 0,5 Nm - 0,6 Nm
Prevedenie krytu: kovové, odolné proti korózii

Prevedenie: Napájanie, spínaný zdroj, 48 V

Menovité vstupné napätie: 100-240 V/AC

Kategória výrobku: napájací zdroj

Vstupné napätie (min.): 85 V/AC
80 V/DC

Výstupné napätie: 48 V/DC

Vstupné napätie: 85 - 264 V / AC, 80 - 370 V/DC

Vstupné napätie (max.): 264 V/AC
370 V/DC

Výstupný prúd (max.): 10 A

Výstupný prúd (max.) - zaokrúhlený: 10 A

: 480 W

Fáza: 1

Výstupné napätie (max.): 48 V/DC

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 120 x 100 x 125 mm

Hmotnosť: 1570 g

Výstupné napätie (max.): 56 V/DC

Výstupné napätie (min.): 42 V/DC

Prevádzková teplota (max.): +70 °C

Teplota prevádzky (max.): +70 °C

Pracovná teplota (min.): -25 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 1469610000

Obsah: 1 ks

MTBF: 500000 h

Šírka: 100 mm

V: 125 mm

Dĺžka: 120 mm

: IP20

Max. teplota: +70 °C

Min. teplota: -25 °C

Typ: PRO ECO 480W 48V 10A

Účinnosť: 93 %

: 100

: 125 mm

: 120 mm

: 225 mm

: 516.1 W

: 160 mm

: NIE

: NIE

: AC/DC

: Screw connection

: ÁNO

: IP20

: None

: None

UKCA: Nie je relevantné

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie (max.)

Výstupné napätie

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Kategória výrobku

Vstupné napätie (min.)

Weidmüller PRO ECO 480W 48V 10A napájací zdroj, 48 V/DC, 10 A, 480 W

Objednávacie číslo:1951678

Tento produkt

480 W

skrutkovací

264 V/AC370 V/DC

48 V/DC

100-240 V/AC

10 A

napájací zdroj

85 V/AC80 V/DC

Sieťový zdroj na DIN lištu Weidmüller PRO ECO 72 W 24 V 3 A 24 V / DC 3 A 72 W 1 x

Objednávacie číslo:1197706

72 W

skrutková svorka

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

3 A

sieťový zdroj na montážnu lištu (DIN lištu)

85 V/AC80 V/DC

Sieťový zdroj na DIN lištu Weidmüller PRO ECO 120 W 24 V 5 A 24 V / DC 5 A 120 W 1 x

Objednávacie číslo:1197707

120 W

skrutková svorka

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

5 A

sieťový zdroj na montážnu lištu (DIN lištu)

85 V/AC80 V/DC

Sieťový zdroj na DIN lištu Weidmüller PRO ECO 240 W 24 V 10 A 24 V / DC 10 A 240 W 1 x

Objednávacie číslo:1197708

240 W

skrutková svorka

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

10 A

sieťový zdroj na montážnu lištu (DIN lištu)

85 V/AC80 V/DC

Sieťový zdroj na DIN lištu Weidmüller PRO ECO 480 W 24 V 20 A 24 V / DC 20 A 480 W 1 x

Objednávacie číslo:1197709

480 W

skrutková svorka

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

20 A

sieťový zdroj na montážnu lištu (DIN lištu)

85 V/AC80 V/DC

Sieťový zdroj na DIN lištu Weidmüller PRO ECO 960 W 24 V 40 A 24 V / DC 40 A 960 W 1 x

Objednávacie číslo:1197710

960 W

skrutková svorka

264 V/AC370 V/DC

12 V/DC

24 V/DC

100-240 V/AC

40 A

sieťový zdroj na montážnu lištu (DIN lištu)

85 V/AC80 V/DC

Sieťový zdroj na DIN lištu Weidmüller PRE ECO3 120 W 24 V 5 A 24 V / DC 5 A 120 W 1 x

Objednávacie číslo:1197711

120 W

skrutková svorka

575 V/AC

24 V/DC

400 - 500 V/AC

5 A

sieťový zdroj na montážnu lištu (DIN lištu)

320 V/AC

Sieťový zdroj na DIN lištu Weidmüller PRE ECO3 240 W 24 V 10 A 24 V / DC 10 A 240 W 1 x

Objednávacie číslo:1197712

240 W

skrutková svorka

575 V/AC

24 V/DC

400 - 500 V/AC

10 A

sieťový zdroj na montážnu lištu (DIN lištu)

320 V/AC

Sieťový zdroj na DIN lištu Weidmüller PRE ECO3 480 W 24 V 20 A 24 V / DC 20 A 480 W 1 x

Objednávacie číslo:1197713

480 W

skrutková svorka

575 V/AC

12 V/DC

24 V/DC

400 - 500 V/AC

20 A

sieťový zdroj na montážnu lištu (DIN lištu)

320 V/AC

Sieťový zdroj na DIN lištu Weidmüller PRE ECO3 960 W 24 V 40 A 24 V / DC 40 A 960 W

Objednávacie číslo:1197714

960 W

skrutková svorka

575 V/AC

24 V/DC

400 - 500 V/AC

40 A

sieťový zdroj na montážnu lištu (DIN lištu)

320 V/AC

Na stiahnutie

Datasheet

Datasheet 1951678 Weidmüller PRO ECO 480W 48V 10A napájací zdroj, 48 V/DC, 10 A, 480 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1951678 Weidmüller PRO ECO 480W 48V 10A napájací zdroj, 48 V/DC, 10 A, 480 W

Popis

Napájacie zdroje rozvádzača s nadpriemernými hodnotami výkonu môžu vytvárať skutočné konkurenčné výhody, najmä pri sériovej konštrukcii strojov. Lacná séria PROeco ponúka všetky základné funkcie a presvedčí vysokým výkonom a flexibilitou. Naše spínané napájacie zdroje PROeco sa vyznačujú kompaktnou konštrukciou, vysokou účinnosťou a ľahkou údržbou. Vďaka teplotnej ochrane, skratu a preťaženiu ich môžete univerzálne používať vo všetkých aplikáciách. Riešenia PROeco charakterizujú rozsiahle bezpečnostné funkcie a možnosť ich kombinovania s našimi diódovými a kapacitnými modulmi, ako aj s komponentmi UPS na nastavenie redundantného napájania.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
