Weidmüller PRO MAX3 240W 24V 10A sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 10 A, 240 W

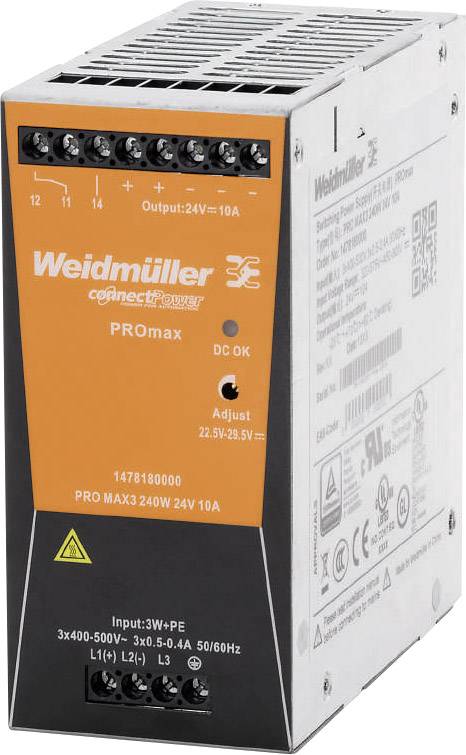

Napájací zdroj od spoločnosti Weidmüller, model PROmax, s nastaviteľným napätím 24V-28,5V a maximálnym výstupným prúdom 10A.

Líniový diagram znázorňuje pokles zaťaženia (%) zo 120 % pri 40 °C na 60 % pri 75 °C. Osi: Teplota (°C) a Zaťaženie (%).

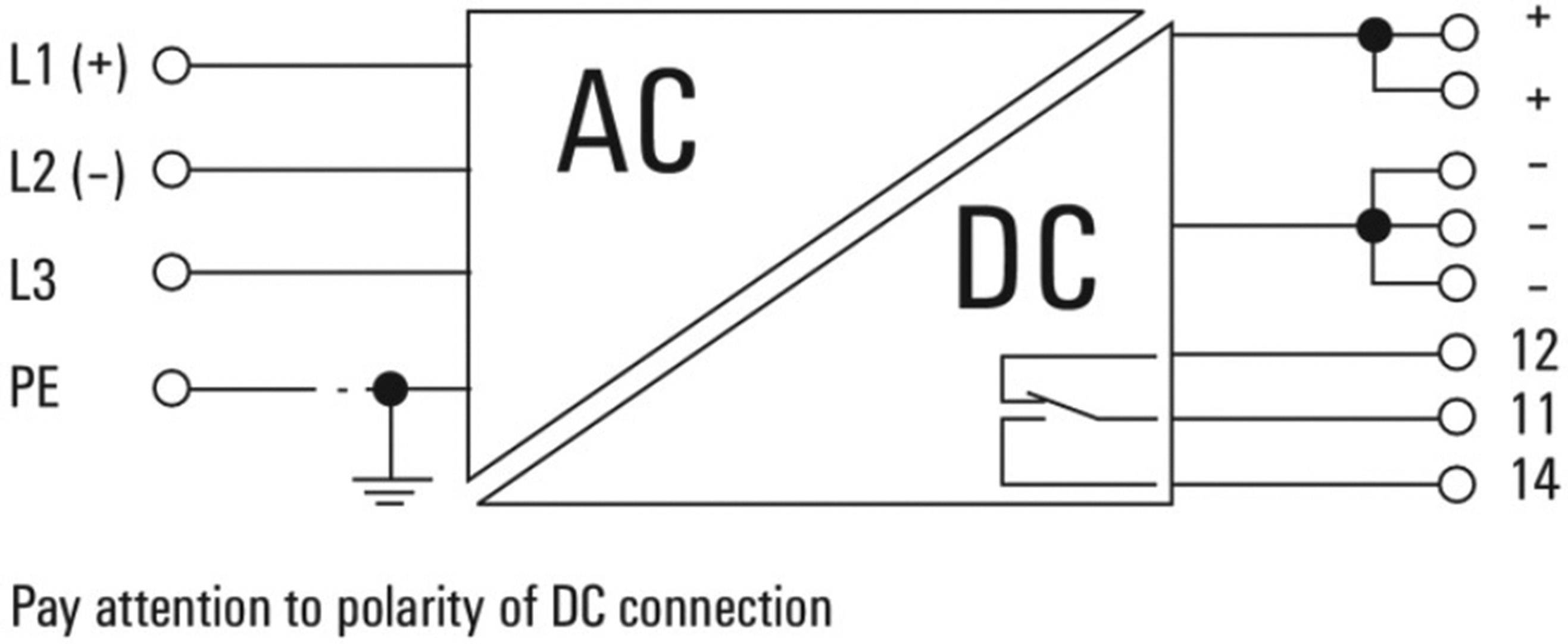

Pripojovací diagram AC/DC meniča. Vľavo AC vstup s L1, L2, L3, PE; vpravo DC výstup s +' a -'; Upozornenie: 'Dbajte na polaritu DC pripojenia'.

1/3

Datasheety: (PDF)

Doručenie: Pi 2. 10.

2 Ks

Počet

Celkom (231,71 € / kus)

231,71 €

bez DPH.

Doprava zadarmo

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spínaný napájací zdroj PROmax 3-fázový

Technické parametre

Menovité vstupné napätie: 400 - 500 V/AC

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 320 V/AC
450 V/DC

Vstupné napätie (max.): 575 V/AC
800 V/DC

Výstupný prúd (max.): 10 A

Výstupný prúd (max.) - zaokrúhlený: 10 A

: 240 W

Fáza: 3

Výstupné napätie (max.): 12 V/DC

Pripojenie: skrutková svorka

Rozmer.: (d x š x v) 130 x 60 x 125 mm

Hmotnosť: 1322 g

Výstupné napätie (max.): 29.5 V/DC

Výstupné napätie (min.): 22.5 V/DC

Prevádzková teplota (max.): +70 °C

Teplota prevádzky (max.): +70 °C

Pracovná teplota (min.): -25 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 1478180000

Obsah: 1 ks

Šírka: 60 mm

V: 125 mm

Dĺžka: 130 mm

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: PRO MAX3 240W 24V 10A

Účinnosť: 91.5 %

: 60

: 130 mm

: 125 mm

: 230 mm

: 262.3 W

: 120 mm

: NIE

: NIE

: AC/DC

: Screw connection

: ÁNO

: IP20

: None

: None

UKCA: Nie je relevantné

Varianty(Všetky ceny sú bez DPH.)

Výkon

Vstupné napätie (max.)

Výstupné napätie (max.)

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Weidmüller PRO MAX3 240W 24V 10A sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 10 A, 240 W

Objednávacie číslo:1435270

Tento produkt

240 W

575 V/AC800 V/DC

12 V/DC

400 - 500 V/AC

10 A

320 V/AC450 V/DC

Weidmüller PRO MAX 72W 24V 3A sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 3 A, 72 W

Objednávacie číslo:1435263

72 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

3 A

85 V/AC80 V/DC

Weidmüller PRO MAX 120W 24V 5A sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 5 A, 120 W

Objednávacie číslo:1435264

120 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

5 A

85 V/AC80 V/DC

Weidmüller PRO MAX 180W 24V 7,5A sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 7.5 A, 180 W

Objednávacie číslo:1435265

180 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

7.5 A

85 V/AC80 V/DC

Weidmüller PRO MAX 240W 24V 10A sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 10 A, 240 W

Objednávacie číslo:1435266

240 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

10 A

85 V/AC80 V/DC

Weidmüller PRO MAX 480W 24V 20A sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 20 A, 480 W

Objednávacie číslo:1435267

480 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

20 A

85 V/AC80 V/DC

Weidmüller PRO MAX 960W 24V 40A sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 40 A, 960 W

Objednávacie číslo:1435268

960 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

40 A

85 V/AC80 V/DC

Weidmüller PRO MAX3 120W 24V 5A sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 5 A, 120 W

Objednávacie číslo:1435269

120 W

575 V/AC800 V/DC

12 V/DC

400 - 500 V/AC

5 A

320 V/AC450 V/DC

Weidmüller PRO MAX3 480W 24V 20A sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 20 A, 480 W

Objednávacie číslo:1435271

480 W

575 V/AC800 V/DC

12 V/DC

400 - 500 V/AC

20 A

320 V/AC450 V/DC

Weidmüller PRO MAX3 960W 24V 40A sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 40 A, 960 W

Objednávacie číslo:1435272

960 W

575 V/AC800 V/DC

24 V/DC

400 - 500 V/AC

40 A

320 V/AC450 V/DC

Na stiahnutie

Datasheet

Datasheet 1435270 Weidmüller PRO MAX3 240W 24V 10A sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 10 A, 240 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1435270 Weidmüller PRO MAX3 240W 24V 10A sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 10 A, 240 W

Popis

Pripojte napájanie PROmax
PROmax otvára univerzálne riešenia pre náročnú automatizáciu.
Naše výkonné a odolné spínané napájacie zdroje PROmax sú navrhnuté pre obzvlášť náročné požiadavky. Trvalé preťaženie až 20% alebo krátkodobé špičkové zaťaženie 300% pri vysokých teplotách rozvádzača je ľahko zvládnuteľné pomocou PROmax.
V širokom rozsahu teplôt je tiež možné dosiahnuť vysoké zvýšenie výkonu a plný výkon. Naše spínané napájacie zdroje je možné použiť po celom svete a vďaka svojej malej celkovej šírke sa zmestia aj do stiesnených priestorov.
Spolu s našimi neprerušiteľnými jednosmernými zdrojmi UPS alebo diódami a modulmi CAP môžete zostaviť riešenie napájania prispôsobené vašim potrebám.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
