Weidmüller PRO TOP1 120W 24V 5A napájací zdroj, 24 V/DC, 5 A, 120 W

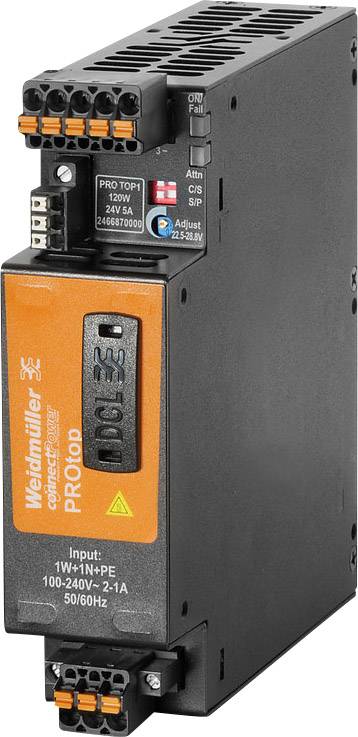

Elektrická napájacia jednotka so štítkom oranžovej farby 'Weidmüller PROtop', 120W, vhodná pre 100-240V, s prípojkami.

Schéma zapojenia AC-DC meniča: Vľavo sú pripojené L (Fáza), N (Nulový vodič) a PE (Uzemnenie). Vpravo sú zobrazené DC výstupy a mikroradič (µC).

Graf ukazuje záťaž v percentách od 130 % pri -25 °C do 60 % pri 70 °C, lineárne klesajúcu so stúpajúcou teplotou.

1/3

Datasheety: (PDF)

Doručenie: Št 8. 10.

5 Ks

Počet

Celkom (174,79 € / kus)

174,79 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spínaný zdroj PROtop 1fázový

Príkon 120 W.
Teplotný rozsah -40 až +85 ° C

Technické parametre

Skladovacia teplota: -40 ° C - +85 ° C
Nábehový prúd: max. 5 A
Frekvenčný rozsah AC: 45 Hz - 65 Hz
Vstup prepäťovej ochrany: varistor
Čas nábehu:<100 ms
Počet koncoviek: 5 (+ + / - - -)
Prevedenie krytu: kovové, odolné proti korózii

Prevedenie: Napájanie, spínaný zdroj, 24 V

Menovité vstupné napätie: 100-240 V/AC
120 - 340 V/DC

Kategória výrobku: napájací zdroj

Vstupné napätie (min.): 85 V/AC
48 V/DC

Výstupné napätie: 24 V/DC

Vstupné napätie: 85 - 277 V / AC, 48 - 410 V/DC

Vstupné napätie (max.): 410 V/DC
277 V/AC

Výstupný prúd (max.): 5 A

Výstupný prúd (max.) - zaokrúhlený: 5 A

: 120 W

Fáza: 1

Výstupné napätie (max.): 24 V/DC

Pripojenie: PUSH IN s ovládacím prvkom

Rozmer.: (d x š x v) 125 x 35 x 130 mm

Hmotnosť: 850 g

Výstupné napätie (max.): 28.8 V/DC

Výstupné napätie (min.): 22.5 V/DC

Prevádzková teplota (max.): +70 °C

Teplota prevádzky (max.): +70 °C

Pracovná teplota (min.): -25 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2466870000

Obsah: 1 ks

MTBF: 1000000 h

Šírka: 35 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +70 °C

Min. teplota: -25 °C

Typ: PRO TOP1 120W 24V 5A

Účinnosť: 91 %

: 35

: 130 mm

: 125 mm

: 131.9 W

: NIE

: NIE

: AC/DC

: Spring clamp connection

: ÁNO

: IP20

: None

: None

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie (max.)

Výstupné napätie

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Kategória výrobku

Vstupné napätie (min.)

Weidmüller PRO TOP1 120W 24V 5A napájací zdroj, 24 V/DC, 5 A, 120 W

Objednávacie číslo:1661558

Tento produkt

120 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

napájací zdroj

85 V/AC48 V/DC

Weidmüller PRO TOP1 240W 24V 10A napájací zdroj, 24 V/DC, 10 A, 240 W

Objednávacie číslo:1661559

240 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 480W 24V 20A napájací zdroj, 24 V/DC, 20 A, 480 W

Objednávacie číslo:1661560

480 W

pružinové pripojenie

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 960W 24V 40A napájací zdroj, 24 V/DC, 40 A, 960 W

Objednávacie číslo:1661561

960 W

pružinové pripojenie

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 960W 48V 20A napájací zdroj, 48 V/DC, 20 A, 960 W

Objednávacie číslo:1661562

960 W

pružinové pripojenie

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

20 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 480W 48V 10A napájací zdroj, 48 V/DC, 10 A, 480 W

Objednávacie číslo:1661563

480 W

pružinové pripojenie

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 72W 24V 3A napájací zdroj, 24 V/DC, 3 A, 72 W

Objednávacie číslo:1661581

72 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

3 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 480W 24V EX Y1 sieťový zdroj na montážnu lištu (DIN lištu), 48 V/DC, 480 W

Objednávacie číslo:1949498

480 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

sieťový zdroj na montážnu lištu (DIN lištu)

85 V/AC80 V/DC

Weidmüller PRO TOP1 120W 24V 5A F napájací zdroj, 24 V/DC, 5 A, 120 W

Objednávacie číslo:1949512

120 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

napájací zdroj

85 V/AC48 V/DC

Weidmüller PRO TOP1 480W 48V 10A EX napájací zdroj, 48 V/DC, 10 A, 480 W

Objednávacie číslo:1949639

480 W

skrutková svorkazástrčka

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájací zdroj

85 V/AC80 V/DC

Na stiahnutie

Datasheet

Datasheet 1661558 Weidmüller PRO TOP1 120W 24V 5A napájací zdroj, 24 V/DC, 5 A, 120 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1661558 Weidmüller PRO TOP1 120W 24V 5A napájací zdroj, 24 V/DC, 5 A, 120 W

Popis

Špičkové zdroje napájania musia fungovať efektívne a spoľahlivo aj v náročných priemyselných podmienkach. To si vyžaduje vysoké výkonové rezervy, dlhú životnosť a optimálnu ochranu pred prepätím, vibráciami a extrémnymi teplotnými podmienkami. Nová technológia DCL dodáva PROtopu vynikajúci dynamický rozsah. Môže sa to použiť buď na spoľahlivé spustenie ističov, alebo na silné spustenie motora.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
