Weidmüller PRO TOP1 960W 24V 40A EX napájací zdroj, 24 V/DC, 40 A, 960 W

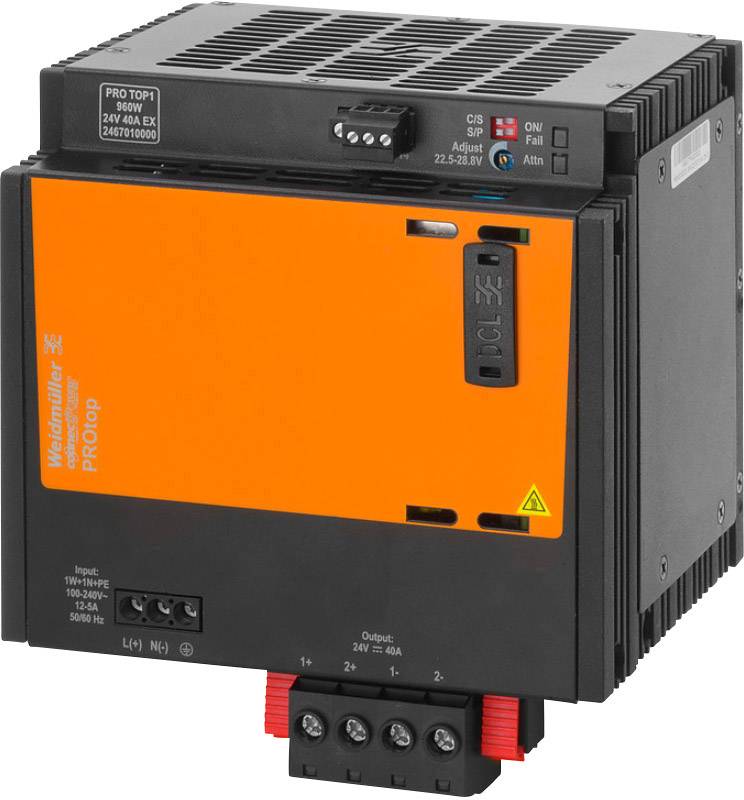

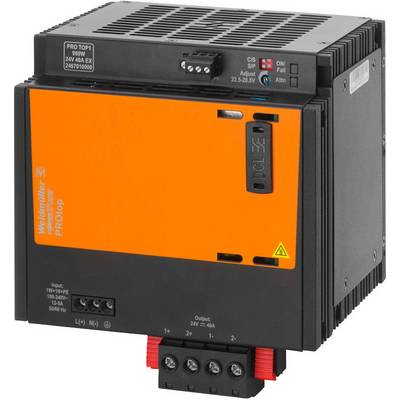

Elektronický spínaný napájací zdroj od Weidmüller, model PROtop, s oranžovou čelnou doskou, pripojovacie svorky dole.

Schéma zapojenia AC-DC meniča: Vľavo sú pripojené L (Fáza), N (Nulový vodič) a PE (Uzemnenie). Vpravo sú zobrazené DC výstupy a mikroradič (µC).

Graf ukazuje záťaž v percentách od 130 % pri -25 °C do 60 % pri 70 °C, lineárne klesajúcu so stúpajúcou teplotou.

1/3

Datasheety: (PDF)

Doručenie: Št 8. 10.

5 Ks

Počet

Celkom (434,96 € / kus)

434,96 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spínaný zdroj PROtop 1fázový

Konformný náter: G3
Lakovaná doska plošných spojov
Vyšší rozsah prevádzkových teplôt: -40 až +70 ° C
Môže sa preto použiť aj pre vyššie environmentálne požiadavky bez ohľadu na oblasť výbušnosti
Tento text bol preložený strojovo.

Technické parametre

Skladovacia teplota: -40 ° C - +85 ° C
Nábehový prúd: max. 15 A
Frekvenčný rozsah AC: 45 Hz - 65 Hz
Vstup prepäťovej ochrany: varistor
Čas nábehu:<100 ms
Počet koncoviek: 5 (+ + / - - -)
Prevedenie krytu: kovové, odolné proti korózii

Prevedenie: Napájanie, spínaný zdroj, 24 V

Menovité vstupné napätie: 100-240 V/AC
120 - 340 V/DC

Kategória výrobku: napájací zdroj

Vstupné napätie (min.): 85 V/AC
80 V/DC

Výstupné napätie: 24 V/DC

Vstupné napätie: 85 - 277 V / AC, 80 - 410 V/DC

Vstupné napätie (max.): 410 V/DC
277 V/AC

Výstupný prúd (max.): 40 A

Výstupný prúd (max.) - zaokrúhlený: 40 A

: 960 W

Fáza: 1

Výstupné napätie (max.): 24 V/DC

Pripojenie: skrutková svorka
zástrčka

Rozmer.: (d x š x v) 125 x 139 x 130 mm

Hmotnosť: 3382 g

Výstupné napätie (max.): 28.8 V/DC

Výstupné napätie (min.): 22.5 V/DC

Prevádzková teplota (max.): +70 °C

Teplota prevádzky (max.): +70 °C

Pracovná teplota (min.): -40 °C

Prevádzková teplota (min.): -40 °C

Číslo výrobcu: 2467010000

Obsah: 1 ks

MTBF: 1000000 h

Šírka: 139 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +70 °C

Min. teplota: -40 °C

Typ: PRO TOP1 960W 24V 40A EX

Účinnosť: 94 %

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie (max.)

Výstupné napätie

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Kategória výrobku

Vstupné napätie (min.)

Weidmüller PRO TOP1 960W 24V 40A EX napájací zdroj, 24 V/DC, 40 A, 960 W

Objednávacie číslo:1950776

Tento produkt

960 W

skrutková svorkazástrčka

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 120W 24V 5A napájací zdroj, 24 V/DC, 5 A, 120 W

Objednávacie číslo:1661558

120 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

napájací zdroj

85 V/AC48 V/DC

Weidmüller PRO TOP1 240W 24V 10A napájací zdroj, 24 V/DC, 10 A, 240 W

Objednávacie číslo:1661559

240 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 480W 24V 20A napájací zdroj, 24 V/DC, 20 A, 480 W

Objednávacie číslo:1661560

480 W

pružinové pripojenie

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 960W 24V 40A napájací zdroj, 24 V/DC, 40 A, 960 W

Objednávacie číslo:1661561

960 W

pružinové pripojenie

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 960W 48V 20A napájací zdroj, 48 V/DC, 20 A, 960 W

Objednávacie číslo:1661562

960 W

pružinové pripojenie

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

20 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 480W 48V 10A napájací zdroj, 48 V/DC, 10 A, 480 W

Objednávacie číslo:1661563

480 W

pružinové pripojenie

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 72W 24V 3A napájací zdroj, 24 V/DC, 3 A, 72 W

Objednávacie číslo:1661581

72 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

3 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 480W 24V EX Y1 sieťový zdroj na montážnu lištu (DIN lištu), 48 V/DC, 480 W

Objednávacie číslo:1949498

480 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

sieťový zdroj na montážnu lištu (DIN lištu)

85 V/AC80 V/DC

Weidmüller PRO TOP1 120W 24V 5A F napájací zdroj, 24 V/DC, 5 A, 120 W

Objednávacie číslo:1949512

120 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

napájací zdroj

85 V/AC48 V/DC

Na stiahnutie

Datasheet

Datasheet 1950776 Weidmüller PRO TOP1 960W 24V 40A EX napájací zdroj, 24 V/DC, 40 A, 960 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1950776 Weidmüller PRO TOP1 960W 24V 40A EX napájací zdroj, 24 V/DC, 40 A, 960 W

Popis

Špičkové napájacie zdroje musia pracovať efektívne a spoľahlivo aj v drsných priemyselných prostrediach. Vyžaduje si to vysoko výkonné rezervy, dlhú životnosť a optimálnu ochranu proti prepätiu, vibráciám a extrémnym teplotným podmienkam.
Nová technológia DCL dáva spoločnosti PROtop vynikajúci dynamický rozsah. Môže sa to použiť na spoľahlivé spustenie ističov alebo na spustenie výkonného motora.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
