Weidmüller PRO TOP1 960W 24V 40A napájací zdroj, 24 V/DC, 40 A, 960 W

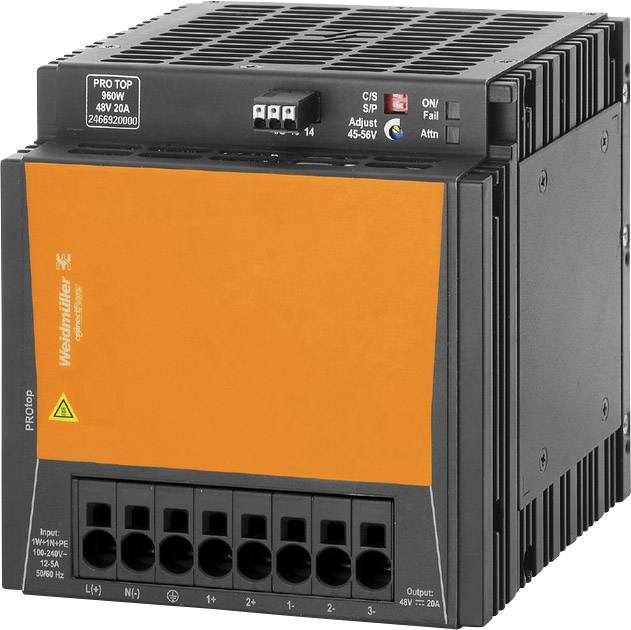

'Weidmüller PRO Top napájací zdroj, 960W, 48V, 20A, Číslo modelu: 2466920000. Čierne púzdro s oranžovou prednou stranou.'

Ilustračný obrázok

Schéma zapojenia AC-DC meniča: Vľavo sú pripojené L (Fáza), N (Nulový vodič) a PE (Uzemnenie). Vpravo sú zobrazené DC výstupy a mikroradič (µC).

Graf ukazuje záťaž v percentách od 130 % pri -25 °C do 60 % pri 70 °C, lineárne klesajúcu so stúpajúcou teplotou.

1/3

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 8. 10.

5 Ks

Počet

Celkom (662,60 € / kus)

662,60 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Spínaný zdroj PROtop 1fázový

Príkon 960 W.
Teplotný rozsah -40 až +85 ° C

Technické parametre

Skladovacia teplota: -40 ° C - +85 ° C
Nábehový prúd: max. 15 A
Frekvenčný rozsah AC: 45 Hz - 65 Hz
Vstup prepäťovej ochrany: varistor
Čas nábehu:<100 ms
Počet koncoviek: 5 (+ + / - - -)
Prevedenie krytu: kovové, odolné proti korózii

Prevedenie: Napájanie, spínaný zdroj, 24 V

Menovité vstupné napätie: 100-240 V/AC
120 - 340 V/DC

Kategória výrobku: napájací zdroj

Vstupné napätie (min.): 85 V/AC
80 V/DC

Výstupné napätie: 24 V/DC

Vstupné napätie: 85 - 277 V / AC, 80 - 410 V/DC

Vstupné napätie (max.): 410 V/DC
277 V/AC

Výstupný prúd (max.): 40 A

Výstupný prúd (max.) - zaokrúhlený: 40 A

: 960 W

Fáza: 1

Výstupné napätie (max.): 24 V/DC

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 125 x 124 x 130 mm

Hmotnosť: 3400 g

Výstupné napätie (max.): 28.8 V/DC

Výstupné napätie (min.): 22.5 V/DC

Prevádzková teplota (max.): +70 °C

Teplota prevádzky (max.): +70 °C

Pracovná teplota (min.): -25 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2466900000

Obsah: 1 ks

MTBF: 1000000 h

Šírka: 124 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +70 °C

Min. teplota: -25 °C

Typ: PRO TOP1 960W 24V 40A

Účinnosť: 94 %

: 124

: 130 mm

: 125 mm

: 1021 W

: NIE

: NIE

: AC/DC

: Spring clamp connection

: ÁNO

: IP20

: None

: None

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie (max.)

Výstupné napätie

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Kategória výrobku

Vstupné napätie (min.)

Weidmüller PRO TOP1 960W 24V 40A napájací zdroj, 24 V/DC, 40 A, 960 W

Objednávacie číslo:1661561

Tento produkt

960 W

pružinové pripojenie

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 120W 24V 5A napájací zdroj, 24 V/DC, 5 A, 120 W

Objednávacie číslo:1661558

120 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

napájací zdroj

85 V/AC48 V/DC

Weidmüller PRO TOP1 240W 24V 10A napájací zdroj, 24 V/DC, 10 A, 240 W

Objednávacie číslo:1661559

240 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 480W 24V 20A napájací zdroj, 24 V/DC, 20 A, 480 W

Objednávacie číslo:1661560

480 W

pružinové pripojenie

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 960W 48V 20A napájací zdroj, 48 V/DC, 20 A, 960 W

Objednávacie číslo:1661562

960 W

pružinové pripojenie

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

20 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 480W 48V 10A napájací zdroj, 48 V/DC, 10 A, 480 W

Objednávacie číslo:1661563

480 W

pružinové pripojenie

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 72W 24V 3A napájací zdroj, 24 V/DC, 3 A, 72 W

Objednávacie číslo:1661581

72 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

3 A

napájací zdroj

85 V/AC80 V/DC

Weidmüller PRO TOP1 480W 24V EX Y1 sieťový zdroj na montážnu lištu (DIN lištu), 48 V/DC, 480 W

Objednávacie číslo:1949498

480 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

sieťový zdroj na montážnu lištu (DIN lištu)

85 V/AC80 V/DC

Weidmüller PRO TOP1 120W 24V 5A F napájací zdroj, 24 V/DC, 5 A, 120 W

Objednávacie číslo:1949512

120 W

PUSH IN s ovládacím prvkom

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

napájací zdroj

85 V/AC48 V/DC

Weidmüller PRO TOP1 480W 48V 10A EX napájací zdroj, 48 V/DC, 10 A, 480 W

Objednávacie číslo:1949639

480 W

skrutková svorkazástrčka

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájací zdroj

85 V/AC80 V/DC

Na stiahnutie

Datasheet

Datasheet 1661561 Weidmüller PRO TOP1 960W 24V 40A napájací zdroj, 24 V/DC, 40 A, 960 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1661561 Weidmüller PRO TOP1 960W 24V 40A napájací zdroj, 24 V/DC, 40 A, 960 W

Popis

Špičkové zdroje napájania musia pracovať efektívne a spoľahlivo fungovať aj v náročných priemyselných podmienkach. To si vyžaduje vysoké rezervy výkonu, dlhú životnosť a optimálnu ochranu pred prepätím, vibráciami a extrémnymi teplotnými podmienkami. Nová technológia DCL dodáva PROtopu vynikajúci dynamický rozsah. To možno použiť na spoľahlivé spustenie ističov alebo na silné štarty motora.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
