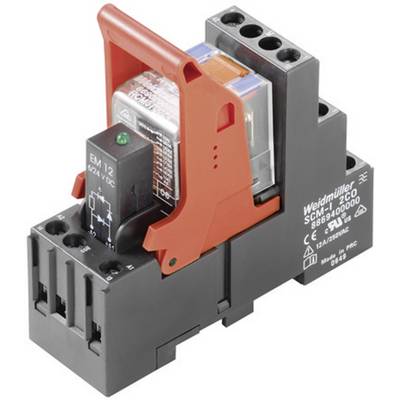

Ilustračný obrázok
Ilustračný obrázok
Weidmüller RCMKIT-I 24VAC 3CO LD reléový modul, 24 V/AC, 10 A, 3 prepínacie , 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reléový modul
Typ kontaktu
3 prepínacie
Menovité napätie
24 V/AC
Spínacie napätie (max.)
400 V/AC
Spínací prúd (max.)
10 A
Datasheety: (PDF)
19 Ks (Posledné kusy skladom)
Počet
Celkom (19,99 € / kus)
19,99 €
s DPH
Technické parametre
- Stavový displej: LED červená
- Oneskorenie zapnutia: ≤ 15 ms
- Oneskorenie vypnutia: ≤ 10 ms
- Min. Spínacia kapacita: 1 mA pri 24 V, 10 mA pri 12 V, 100 mA pri 5 V.
- Max. Spínacia frekvencia pri menovitom zaťažení: 0,1 Hz
- Nosná koľajnica: TS 35
- Testovacie tlačidlo: Áno (dá sa zablokovať)
- Mechanický indikátor polohy spínača: Áno
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Skupina izolačných materiálov: IIIa
- Vstup dielektrickej pevnosti - výstup: 2,5 KVeff / 1 min.
- Odizolovacia dĺžka menovitého pripojenia: 8 mm
- Upínacia plocha, menovité pripojenie: 2,5 mm²
- Upínacia plocha, min.: 1 mm²
- Upínacia plocha, max.: 2,5 mm²
- Prierez pripojenia vodiča, pevný, min.: 1 mm²
- Prierez pripojenia vodiča, pevný, max.: 2,5 mm²
- Prierez pripojenia vodiča, lanko, lanko, min.: 1 mm²
- Prierez pripojenia vodiča, jemne lanko, max.: 2,5 mm²
- Prierez pripojenia vodiča, jemne lanko AEH s plastovou objímkou DIN 46228/4, min.: 1 mm²
- Prierez pripojenia vodiča, jemne lanko AEH s plastovou objímkou DIN 46228/4, max.: 2,5 mm²
- Prierez pripojenia vodiča, jemne lanko, AEH (DIN 46228-1), min.: 1 mm²
- Prierez pripojenia vodiča, jemne lanko, AEH (DIN 46228-1), max.: 2,5 mm²
- Veľkosť čepele: Gr. PZ1
- Kategória výrobku
reléový modul
- Typ
RCMKIT-I 24VAC 3CO LD
- Pripojenie
skrutková svorka
- Farba
čierna
- Riadiace napätie (max.)
19.2 V/AC
- Typ kontaktu
3 prepínacie
- Materiál kontaktu
AgNi 90/10
- Menovité napätie
24 V/AC
- Spínacie napätie (max.)
400 V/AC
- Spínací prúd (max.)
10 A
- Max. spínací výkon
2500 VA
240 W
- Mechanická životnosť
20 x 106Obvody
- Vzdialenosť vzduch / povrch (cievka / kontakt)
4 mm
- Odpor cievky
192 Ω
- Vlastnosti
So skúšobným tlačidlom
IP20
- Max. teplota
70 °C
- Min. teplota
-40 °C
- Dĺžka
71.6 mm
- Šírka
27.2 mm
- V
73.5 mm
- Rozmer.
(d x š x v) 71.6 x 27.2 x 73.5 mm
- Obsah
1 ks
- Hmotnosť
100.2 g
