Weidmüller RCMKITP-I 230VAC 4CO LD reléový modul, 230 V/AC, 6 A, 4 prepínacie, 1 ks

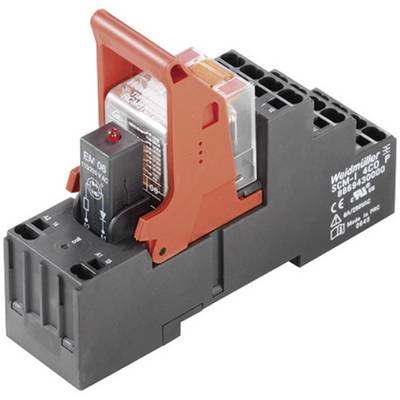

Relé modul Weidmüller SBG9450000, čierne púzdro s červenou pákou, tlačí technické špecifikácie na povrchu.

Ilustračný obrázok

Kategória výrobku

reléový modul

Typ kontaktu

4 prepínacie

Menovité napätie

230 V/AC

Spínacie napätie (max.)

240 V/AC

Spínací prúd (max.)

6 A

Datasheety: (PDF)

Doručenie: Št 23. 7.

5 Ks

Počet

Celkom (19,99 € / kus)

29,99 €

-33 %

19,99 €

s DPH

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Reléová spojka RCMKITP

Technické parametre

Stavový displej: LED červená
Oneskorenie zapnutia: ≤ 15 ms
Oneskorenie vypnutia: ≤ 10 ms
Min. Spínacia kapacita: 1 mA pri 24 V, 10 mA pri 12 V, 100 mA pri 5 V.
Max. Spínacia frekvencia pri menovitom zaťažení: 0,1 Hz
Nosná koľajnica: TS 35
Testovacie tlačidlo: Áno (dá sa zablokovať)
Mechanický indikátor polohy spínača: Áno
Kategória prepätia: III
Stupeň znečistenia: 2
Skupina izolačných materiálov: IIIa
Vstup dielektrickej pevnosti - výstup: 2,5 KVeff / 1 min.
Odizolovaná dĺžka menovitého pripojenia: 12 mm
Upínacia plocha, menovité pripojenie: 1,5 mm²
Upínacia plocha, min.: 0,75 mm²
Upínacia plocha, max.: 1,5 mm²
Prierez pripojenia vodiča, pevný, min.: 0,75 mm²
Prierez pripojenia vodiča, pevný, max.: 1,5 mm²
Prierez pripojenia vodiča, jemné lanko, min. 0,75 mm²
Prierez pripojenia vodiča, jemne lanko, max.: 1,5 mm²
Prierez pripojenia vodiča, jemne lanko AEH s plastovou objímkou DIN 46228/4, min.: 0,75 mm²
Prierez pripojenia vodiča, jemne lanko AEH s plastovou objímkou DIN 46228/4, max.: 0,75 mm²
Prierez pripojenia vodiča, jemne lanko, AEH (DIN 46228-1), min.: 0,75 mm²
Prierez pripojenia vodiča, jemne lanko, AEH (DIN 46228-1), max.: 1 mm²
Veľkosť čepele: 0,6 x 3,5 mm

Kategória výrobku: reléový modul

Typ: RCMKITP-I 230VAC 4CO LD

Pripojenie: pružinové pripojenie

Farba: čierna

Riadiace napätie (max.): 184 V/AC

Typ kontaktu: 4 prepínacie

Materiál kontaktu: AgNi 90/10

Menovité napätie: 230 V/AC

Spínacie napätie (max.): 240 V/AC

Spínací prúd (max.): 6 A

Max. spínací výkon: 1500 VA
144 W

Mechanická životnosť: 20 x 10⁶Obvody

Vzdialenosť vzduch / povrch (cievka / kontakt): 4 mm

Odpor cievky: 19465 Ω

Vlastnosti: So skúšobným tlačidlom

: IP20

Max. teplota: 70 °C

Min. teplota: -40 °C

Dĺžka: 78.3 mm

Šírka: 28 mm

V: 98 mm

Rozmer.: (d x š x v) 78.3 x 28 x 98 mm

Obsah: 1 ks

Hmotnosť: 97.45 g

Na stiahnutie

Datasheet

Datasheet 505453 Weidmüller RCMKITP-I 230VAC 4CO LD reléový modul, 230 V/AC, 6 A, 4 prepínacie, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 505453 Weidmüller RCMKITP-I 230VAC 4CO LD reléový modul, 230 V/AC, 6 A, 4 prepínacie, 1 ks

Popis

Priemyselné relé sú vyvinuté pre použitie v priemyselných aplikáciách a sú vybavené technológiou zapojenia push-in. To znamená 75% úsporu času v kabeláži v porovnaní s päticou relé so skrutkovým pripojením. Reléová spojka s priemyselným kolíkom a pätkou s prípojkou push-in. Ďalšími výhodami sú priemyselné pripínanie, voľnobežná dióda a LED stavový displej.

Tento text bol preložený strojovo.
