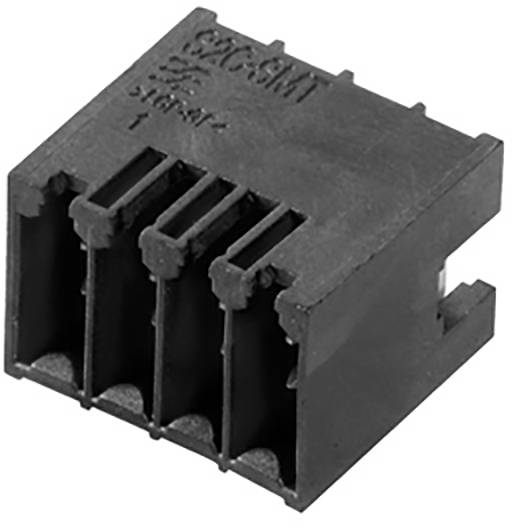

Weidmüller S2C-SMT 3.50/12/90G 1.5SN BK BX konektor do DPS Počet kontaktov 12 Počet riadkov 1 Počet pólov 12 84 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
konektor do DPS
Počet kontaktov
12
Raster (rozteč)
3.5 mm
Obsah
84 ks
Počet pólov
12
Datasheety: (PDF)
Množstevná cena (Set(y))
Zľava
Cena balenia (bez DPH.)
1
-
191,05 €
3
2% = 4,66 €
186,39 €
5
3% = 6,51 €
184,54 €
10
4% = 7,76 €
183,29 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet (Veľkosť balenia 84 ks)
Celkom (2,27 € / kus)
191,05 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Počet pólov 12
- Počet riadkov 1
- Obsah 84 ks
Dodatočné informácie:
Technické parametre
- Hĺbka: 14,2 mm
- Montáž na dosku plošných spojov: spájkovacie pripojenie THT / THR
- Uhol odletu: 90 °
- Počet spájkovacích kolíkov na pól: 1
- Priemer montážneho otvoru: 1,3 mm
- Izolačný materiál: LCP GF
- Skladovacia teplota: -25 ° C - +55 ° C
- Ochrana kontaktu: IP20
- Vkladacia sila / pól: 3,5 N.
- Ťažná sila / pól: 2,5 N.
- Krátkodobá prúdová sila: 3 x 1 s pri 80 A.
- Dĺžka spájkovacieho kolíka: 1,5 mm
- Vonkajší priemer spájkovacieho oka: 2,1 mm
- Priemer otvoru pre šablónu: 1,9 mm
- Kategória výrobku
konektor do DPS
- Počet kontaktov
12
- Počet pólov
12
- Počet riadkov
1
- Raster (rozteč)
3.5 mm
- Menovitý prúd
10 A
- Menovitý prúd - filter
10 A
- Počet kontaktov v rade
12
- Pripojenie
THT
THR
spájkovaný konektor
- Farba
čierna
- Materiál puzdra
PA
- Číslo výrobcu
1289680000
- Obsah
84 ks
- Materiál kontaktu
meď
- Šírka
22.4 mm
- V
12.3 mm
- Max. teplota
+120 °C
- Min. teplota
-50 °C
- Typ
S2C-SMT 3.50/12/90G 1.5SN BK BX
- Rozmer.
(š x v) 22.4 mm x 12.3 mm
- Izolačný odpor
100 MΩ
- Finálna úprava kontaktu
pocínované
- Rozmery
22.4 mm x 12.3 mm x 14.2 mm
- Menovité napätie
150 V
- Pólov
12
- Spĺňa RoHS
áno
- Počet spojovacích cyklov
25
- Dĺžka hrotu
1.5 mm
