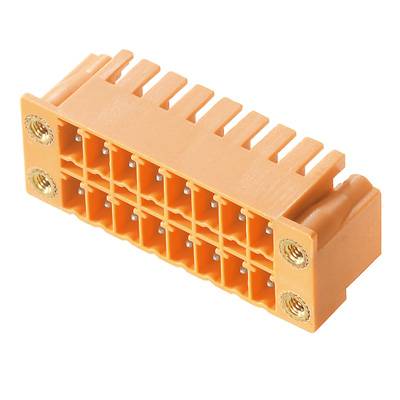

Weidmüller zásuvkové puzdro na dosku BL/SL Počet pólov 20 Raster (rozteč): 3.81 mm 1041040000 50 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
zásuvkové puzdro na dosku
Prevedenie
zásuvka, vstavateľná horizontálna
Počet riadkov
2
Rad
BL/SL
Raster (rozteč)
3.81 mm
Datasheety: (PDF)
5 Set(y)
Počet (Veľkosť balenia 50 ks)
Celkom (8,50 € / kus)
425,00 €
s DPH
Doprava zadarmo
Už len 5 Set(y) skladom!
Hlavné benefity
Konektor PCB
- Obsah: 50 ks
- Počet riadkov: 2
- Počet pólov: 20
Dodatočné informácie:
Technické parametre
- Kategória výrobku
zásuvkové puzdro na dosku
- Prevedenie
zásuvka, vstavateľná horizontálna
- Počet riadkov
2
- Typ zapojenia konektora
wire to board
- Rad
BL/SL
- Vlastnosti
so skrutkovým uzáverom
- Raster (rozteč)
3.81 mm
- Počet kontaktov v rade
10
- Počet pólov
20
- Šírka
48.49 mm
- Menovitý prúd
10 A
- Menovitý prúd - filter
10 A
- Obsah
50 ks
- Rozmer.
(d x š x v) 13.30 x 48.49 x 18.40 mm
- Pripojenie
tlačené
- Materiál puzdra
PA GF
- Číslo výrobcu
1041040000
- Farba
oranžová
- Priemyslové balenie
áno
- Materiál kontaktu
zliatina medi, pozinkovaná
- Menovité napätie
300 V
- V
18.40 mm
- Dĺžka
13.30 mm
- Spĺňa RoHS
áno
- Smer zástrčky
vodorovne k DPS
- Typ
SCDN 3.81/20/90F 3.2SN OR BX
Na stiahnutie
Datasheet
Datasheet 282195 Weidmüller zásuvkové puzdro na dosku BL/SL Počet pólov 20 Raster (rozteč): 3.81 mm 1041040000 50 ks
Popis
Konektor PCB. Kolíková koncovka, príruba, spájkovacie pripojenie, 3,81 mm, počet pólov: 20, 90 °, dĺžka spájkovacieho kolíka: 3,2 mm, pocínovaný, oranžový, krabica. Obzvlášť plochý dvojpodlažný kolíkový konektor SCDN pre proces spájkovania vlnou. Použitie dvoch kompaktných rozhraní s plochým konektorom BCF 3,81 (PUSH IN). 90 ° k dispozícii (ležiace). Pripojenia v jednej úrovni umožňujú prístup na predný panel. Priestor pre označovanie a kódovanie. Balenie v krabici. Konektory Weidmüller s rozstupom 3,81 mm (0,15 palca) sú kompatibilné s bežnými konektormi a ponúkajú priestor pre tlač a kódovanie. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
