Weidmüller zásuvkové púzdro na kábel BV/SV Počet pólov 4 Raster (rozteč): 7.62 mm 1929950000 1 ks

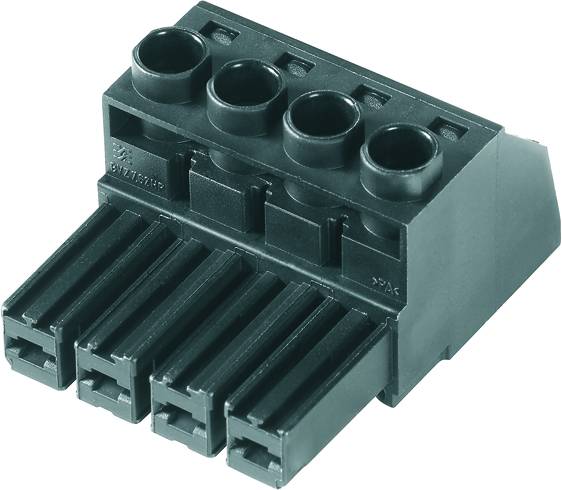

Čierny, štvorpólový konektor so svorkami, vhodný pre elektrické prepojenia v elektronických projektoch alebo zariadeniach.

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Rad

BV/SV

Raster (rozteč)

7.62 mm

Datasheety: (PDF)

Doručenie: Po 14. 9.

133 Ks

Počet

Min.: 50

Celkom (8,78 € / kus)

439,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

PCB konektory

Obsah: 1 ks
Počet riadkov: 1
Počet pólov: 4

Dodatočné informácie:

Technické parametre

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: BV/SV

Raster (rozteč): 7.62 mm

Počet kontaktov v rade: 4

Počet pólov: 4

Šírka: 41.20 mm

Menovitý prúd: 40.50 A

Menovitý prúd - filter: 40.5 A

Obsah: 1 ks

AWG max.: 8

AWG min.: 24

Dĺžka izolácie (max.): 12.00 mm

Rozmer.: (d x š x v) 23.10 x 41.20 x 30.48 mm

Pripojenie: skrutková svorka
zástrčka

Materiál puzdra: PA GF

Číslo výrobcu: 1929950000

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: pocínované

Menovité napätie: 600 V

V: 30.48 mm

Dĺžka: 23.10 mm

Maximálny prierez: 6.00 mm²

Prierez min: 0.50 mm²

Spĺňa RoHS: áno

Smer zástrčky: kolmo k DPS

Typ: BVZ 7.62HP/04/180 SN BK BX

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Šírka

Rad

Počet pólov

Raster (rozteč)

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 2 Raster (rozteč): 7.62 mm 1928280000 100 ks

Objednávacie číslo:375495

35 A

zásuvka, vstavateľná horizontálna

28.00 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 4 Raster (rozteč): 7.62 mm 1928300000 100 ks

Objednávacie číslo:375497

35 A

zásuvka, vstavateľná horizontálna

30.48 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 4 Raster (rozteč): 7.62 mm 1928410000 100 ks

Objednávacie číslo:375515

35 A

zásuvka, vstavateľná horizontálna

45.72 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 2 Raster (rozteč): 7.62 mm 1928500000 100 ks

Objednávacie číslo:375519

35 A

zásuvka, vstavateľná horizontálna

30.48 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 3 Raster (rozteč): 7.62 mm 1928510000 100 ks

Objednávacie číslo:375520

35 A

zásuvka, vstavateľná horizontálna

38.10 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 4 Raster (rozteč): 7.62 mm 1928520000 100 ks

Objednávacie číslo:375521

35 A

zásuvka, vstavateľná horizontálna

45.72 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 2 Raster (rozteč): 7.62 mm 1928610000 100 ks

Objednávacie číslo:375525

42 A

zásuvka, vstavateľná vertikálna

31.50 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 3 Raster (rozteč): 7.62 mm 1928620000 100 ks

Objednávacie číslo:375526

42 A

zásuvka, vstavateľná vertikálna

31.50 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 4 Raster (rozteč): 7.62 mm 1928630000 100 ks

Objednávacie číslo:375528

42 A

zásuvka, vstavateľná vertikálna

31.50 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 2 Raster (rozteč): 7.62 mm 1928730000 100 ks

Objednávacie číslo:375532

42 A

zásuvka, vstavateľná vertikálna

31.50 mm

BV/SV

7.62 mm

Na stiahnutie

Datasheet

Datasheet 3361339 Weidmüller zásuvkové púzdro na kábel BV/SV Počet pólov 4 Raster (rozteč): 7.62 mm 1929950000 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3361339 Weidmüller zásuvkové púzdro na kábel BV/SV Počet pólov 4 Raster (rozteč): 7.62 mm 1929950000 1 ks

Popis

PCB konektory. Zásuvka, 7,62 mm, počet polôh: 4, 180 °, svorkové pripojenie, rozsah upínania, menovité pripojenie, max.: 6 mm², škatuľka. Vysoko výkonná nástrčná lišta s osvedčenou, 100% bezúdržbovou oceľovou svorkou Weidmüller. Možno usporiadať v rade bez straty pólov alebo s patentovanou multifunkčnou prírubou pre bezpečné, rýchle a beznástrojové uzamknutie. Maximálna prevádzková a prevádzková bezpečnosť vďaka 100% proti nesprávnemu zapojeniu odolnej protiľahlej ploche, unikátnej rozmanitosti kódovania, ochrane proti chybnému zapojeniu, 4-bodovému kontaktu. Dá sa napísať. 0,20 - 6 mm² (IEC) / 22 - 10 AWG (UL), 800 V (IEC) / 600 V (UL), 41 A (IEC) / 35 A (UL).
