Weidmüller zásuvkové púzdro na kábel BV/SV Počet pólov 5 Raster (rozteč): 7.62 mm 1157300000 25 ks

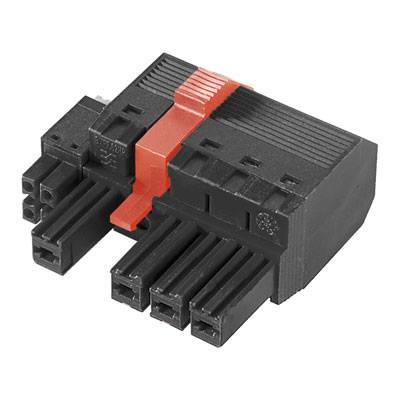

Čierny viacpólový konektor s červeným poistným klipom uprostred, vhodný pre elektronické prepojenia.

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Rad

BV/SV

Raster (rozteč)

7.62 mm

Datasheety: (PDF)

Doručenie: St 29. 7.

75 Set(y)

Počet (Veľkosť balenia 25 ks)

Set(y)

Min.: 10

Násobky: 10

Celkom (8,00 € / kus)

1 999,90 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 25 ks
Počet riadkov: 1
Počet pólov: 5

Dodatočné informácie:

Technické parametre

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: BV/SV

Raster (rozteč): 7.62 mm

Počet kontaktov v rade: 5

Počet pólov: 5

Šírka: 54.60 mm

Menovitý prúd: 33 A

Menovitý prúd - filter: 33 A

Obsah: 25 ks

AWG max.: 8

AWG min.: 24

Dĺžka izolácie (max.): 12.00 mm

Rozmer.: (d x š x v) 24.30 x 54.60 x 44.70 mm

Pripojenie: pružinová svorka
zástrčka

Materiál puzdra: PA GF

Číslo výrobcu: 1157300000

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: pocínované

Menovité napätie: 600 V

V: 44.70 mm

Dĺžka: 24.30 mm

Maximálny prierez: 10.00 mm²

Prierez min: 0.50 mm²

Spĺňa RoHS: áno

Smer zástrčky: kolmo k DPS

Typ: BVF 7.62HP/05/180MSF4 BCF/08R SN BK BX

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Šírka

Rad

Počet pólov

Raster (rozteč)

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 2 Raster (rozteč): 7.62 mm 1928280000 100 ks

Objednávacie číslo:375495

35 A

zásuvka, vstavateľná horizontálna

28.00 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 3 Raster (rozteč): 7.62 mm 1928290000 100 ks

Objednávacie číslo:375496

35 A

zásuvka, vstavateľná horizontálna

28.00 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 4 Raster (rozteč): 7.62 mm 1928300000 100 ks

Objednávacie číslo:375497

35 A

zásuvka, vstavateľná horizontálna

30.48 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 2 Raster (rozteč): 7.62 mm 1928390000 100 ks

Objednávacie číslo:375507

35 A

zásuvka, vstavateľná horizontálna

30.48 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 3 Raster (rozteč): 7.62 mm 1928400000 100 ks

Objednávacie číslo:375514

35 A

zásuvka, vstavateľná horizontálna

38.10 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 4 Raster (rozteč): 7.62 mm 1928410000 100 ks

Objednávacie číslo:375515

35 A

zásuvka, vstavateľná horizontálna

45.72 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 2 Raster (rozteč): 7.62 mm 1928500000 100 ks

Objednávacie číslo:375519

35 A

zásuvka, vstavateľná horizontálna

30.48 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 3 Raster (rozteč): 7.62 mm 1928510000 100 ks

Objednávacie číslo:375520

35 A

zásuvka, vstavateľná horizontálna

38.10 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 2 Raster (rozteč): 7.62 mm 1928610000 100 ks

Objednávacie číslo:375525

42 A

zásuvka, vstavateľná vertikálna

31.50 mm

BV/SV

7.62 mm

Weidmüller zásuvkové puzdro na dosku BV/SV Počet pólov 3 Raster (rozteč): 7.62 mm 1928620000 100 ks

Objednávacie číslo:375526

42 A

zásuvka, vstavateľná vertikálna

31.50 mm

BV/SV

7.62 mm

Na stiahnutie

Datasheet

Datasheet 307942 Weidmüller zásuvkové púzdro na kábel BV/SV Počet pólov 5 Raster (rozteč): 7.62 mm 1157300000 25 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 307942 Weidmüller zásuvkové púzdro na kábel BV/SV Počet pólov 5 Raster (rozteč): 7.62 mm 1157300000 25 ks

Popis

Konektor PCB. Zásuvkový konektor, 7,62 mm, počet pólov: 5, 180 °, PUSH IN pružinové pripojenie, upínacia oblasť, menovité pripojenie, max.: 10 mm², krabica. Kombinovaná 180 ° zásuvka s napájacími a signálnymi kontaktmi v technológii pripojenia INPUSH IN vrátane samosvorného blokovania stredovej príruby, voliteľne s pripojiteľným tienením v mriežke 7,62. Umožňuje súčasné zapojenie napájania, signálu a (voliteľného) pripojenia štítu. Ideálne na pripojenie servo a asynchrónnych diskov. Na energetické kontakty spĺňa požiadavky IEC 61800-5-1 a UL 1059 ClassC 600 V. Samosvorná stredová príruba s automatickým blokovaním znižuje priestor požadovaný o jednu šírku mriežky v porovnaní s konvenčnými riešeniami. Zásuvné tienenie zaisťuje rozsiahly kontakt s krytom zariadenia a nemusí sa skrutkovať samostatne. Voliteľné na požiadanie: bez pripojenia tienenia, bez upevnenia na prírubu alebo stredovej príruby s dodatočným skrutkovým upevnením. 0,2 - 6,0 mm² (IEC) / 28 - 12 AWG (UL), 1 000 V (IEC) / 600 V (UL), 38 A (IEC) / 35 A (UL).

Tento text bol preložený strojovo.
