Weidmüller zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 7.62 mm 1081720000 35 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
zásuvkové púzdro na kábel
Prevedenie
zásuvka, rovná
Počet riadkov
1
Raster (rozteč)
7.62 mm
Počet pólov
3
Datasheety: (PDF)
105 Set(y)
Počet (Veľkosť balenia 35 ks)
Min.: 10
Násobky: 10
Celkom (5,43 € / kus)
1 899,90 €
s DPH
Doprava zadarmo
Hlavné benefity
Konektor PCB
- Obsah: 35 ks
- Počet riadkov: 1
- Počet pólov: 3
Dodatočné informácie:
Technické parametre
- Napájacie kontakty: 3
- Signálne kontakty: 8
- Kategória výrobku
zásuvkové púzdro na kábel
- Prevedenie
zásuvka, rovná
- Počet riadkov
1
- Typ zapojenia konektora
wire to board
- Vlastnosti
kódovacie
s pružinovým spojom PUSH-IN
- Raster (rozteč)
7.62 mm
- Počet kontaktov v rade
3
- Počet pólov
3
- Šírka
44.70 mm
- Menovitý prúd
35 A
- Menovitý prúd - filter
35 A
- Obsah
35 ks
- AWG max.
8
- AWG min.
24
- Dĺžka izolácie (max.)
12.00 mm
- Rozmer.
(d x š x v) 24.30 x 44.70 x 39.36 mm
- Pripojenie
pružinová svorka
- Číslo výrobcu
1081720000
- Priemyslové balenie
áno
- Materiál kontaktu
zliatina medi, pozinkovaná
- Finálna úprava kontaktu
pocínované
- Menovité napätie
600 V
- V
39.36 mm
- Dĺžka
24.30 mm
- Maximálny prierez
10 mm²
- Prierez min
0.5 mm²
- Spĺňa RoHS
áno
- Smer zástrčky
kolmo k DPS
- Typ
BVF 7.62HP/03/180MF3 BCF/06R SN BK BX
Na stiahnutie
Datasheet
Datasheet 286939 Weidmüller zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 7.62 mm 1081720000 35 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 286939 Weidmüller zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 7.62 mm 1081720000 35 ks
Popis

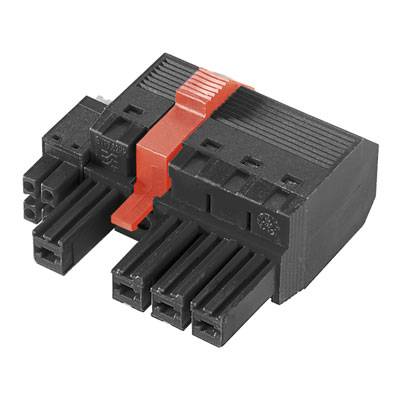

Konektor PCB. Zásuvkový konektor, 7,62 mm, počet pólov: 3, 180 °, PUSH IN pružinové pripojenie, upínacia plocha, menovité pripojenie, max.: 10 mm², krabica. Kombinovaná 180 ° zásuvka s napájacími a signálnymi kontaktmi v technológii pripojenia INPUSH IN vrátane samosvorného uzamykania stredovej príruby, voliteľne s pripojiteľným tienením v mriežke 7,62. Umožňuje súčasné zapojenie napájania, signálu a (voliteľného) pripojenia štítu. Ideálne na pripojenie servo a asynchrónnych diskov. Na energetické kontakty spĺňa požiadavky IEC 61800-5-1 a UL 1059 ClassC 600 V. Samosvorná stredová príruba s automatickým blokovaním znižuje priestor požadovaný o jednu šírku mriežky v porovnaní s konvenčnými riešeniami. Zásuvné tienenie zaisťuje rozsiahly kontakt s krytom zariadenia a nemusí sa skrutkovať samostatne. Voliteľné na požiadanie: bez pripojenia tienenia, bez upevnenia na prírubu alebo stredovej príruby s dodatočným skrutkovým upevnením. 0,2 - 6,0 mm² (IEC) / 28 - 12 AWG (UL), 1 000 V (IEC) / 600 V (UL), 38 A (IEC) / 35 A (UL).
