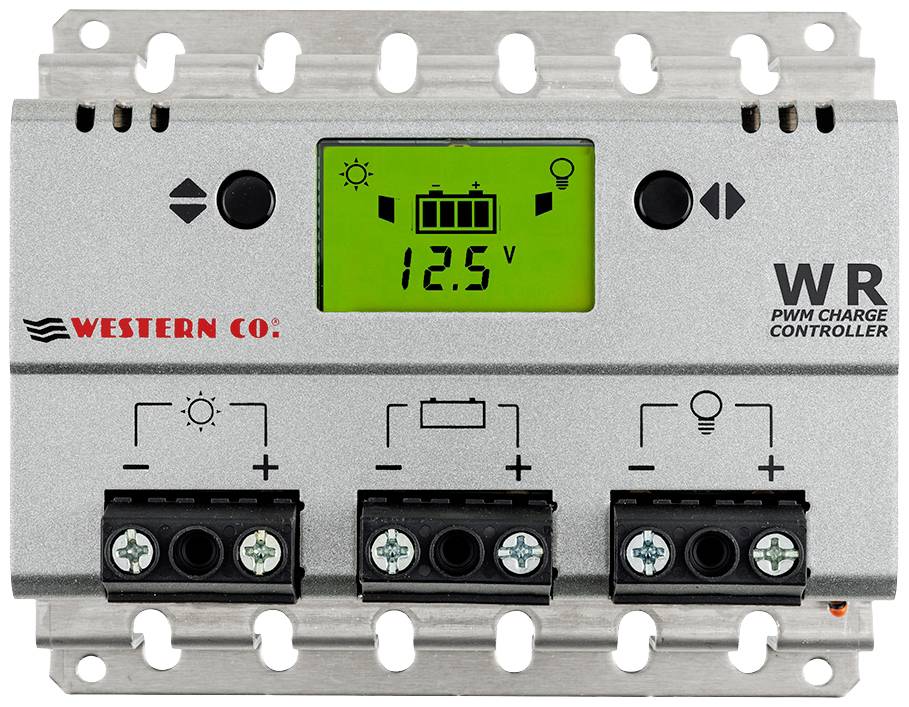

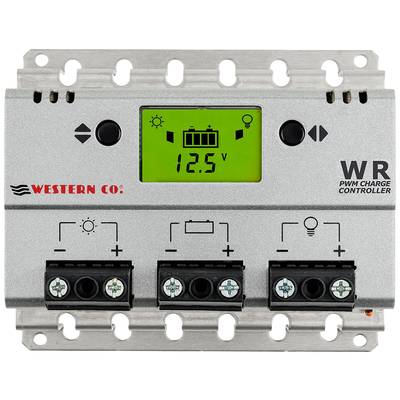

Western Co. Solar Charge Controller WR 10 solárny regulátor nabíjania PWM 12 V, 24 V
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (89,42 € / kus)
89,42 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
Solárny regulátor nabíjania Western WR 10
- Technológia PWM
- Maximálny výkon FV modulu: 140/280/430W pre 12V batériu 280/560/860W pre 24V batériu
- Používateľské rozhranie s grafickým LCD displejom so 48 znakmi
Technické parametre
- Kategória výrobku
solárny regulátor nabíjania
- Menovité napätie
12 V
24 V
- Prevádzková teplota
-10 - +60 °C
- Vlastná spotreba prúdu
8 mA
- Vhodný akumulátor
olovo-gel
kyslé-olovo
olovo-vlákna
- Typ regulátora
PWM
- Rozmer.
(d x š x v) 119 x 143 x 45 mm
- Vlastnosti
LCD displej
- Prúd modulu (max.)
10 A
- Šírka
143 mm
- V
45 mm
- Dĺžka
119 mm
Na stiahnutie
Datasheet
Datasheet 2645171 Western Co. Solar Charge Controller WR 10 solárny regulátor nabíjania PWM 12 V, 24 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2645171 Western Co. Solar Charge Controller WR 10 solárny regulátor nabíjania PWM 12 V, 24 V
Popis
WR10, WR20, WR30 sú regulátory nabíjania pre FV moduly pre batérie. Svoje uplatnenie nájdu v malých aj veľkých FV systémoch pre domácnosti, továrne alebo telekomunikácie. Existujú teda tri modely: WR10, WR20 a WR30 pre prúdy FV modulov max. 10A (WR10), 20A (WR20) a 30A (WR30). Záťaž môže byť aktivovaná podľa rôznych užívateľsky konfigurovateľných programov: záťaž vždy ZAP, záťaž iba cez deň, záťaž iba počas noci, záťaž iba počas noci a len na určitý čas, od 1 do 16 hodín. Rôzne programy riadenia záťaže robia z WR10/20/30 kompletné riešenie pre mnohé fotovoltické aplikácie. WR10/20/30 detekuje stav deň/noc podľa napätia FV modulu.
Preto nie je potrebné k ovládaču pripájať žiadne ďalšie snímače. Nabíjacie napätie je kompenzované teplotou, aby sa batérie nabíjali aj v teplotných podmienkach (od -10 ° do +60 ° C) bez ovplyvnenia životnosti. Nabíjacie programy si môžete nastaviť buď pre uzavreté GEL / AGM batérie (SEAL) alebo pre olovené batérie s tekutým elektrolytom (FLOOD).
Obvod má nasledujúcu ochranu:
- Prepólovanie batérie
- Reverzný prúd na solárnom module
- Nízky stav batérie „LOW BATTERY“
- Skrat na záťaži - Prehriatie - Prebitie FV modulu
Tento text bol preložený strojovo.
Preto nie je potrebné k ovládaču pripájať žiadne ďalšie snímače. Nabíjacie napätie je kompenzované teplotou, aby sa batérie nabíjali aj v teplotných podmienkach (od -10 ° do +60 ° C) bez ovplyvnenia životnosti. Nabíjacie programy si môžete nastaviť buď pre uzavreté GEL / AGM batérie (SEAL) alebo pre olovené batérie s tekutým elektrolytom (FLOOD).
Obvod má nasledujúcu ochranu:
- Prepólovanie batérie
- Reverzný prúd na solárnom module
- Nízky stav batérie „LOW BATTERY“
- Skrat na záťaži - Prehriatie - Prebitie FV modulu
Tento text bol preložený strojovo.
Prevedenie
- Pb-olovnaté, Pb-AGM, Pb-gélové batérie
- Ochrana: Nízkonapäťové odpojenie záťaže, Prehriatie, Inverzia polarity batérie, Ochrana proti preťaženiu výstupu
- Automatická detekcia napätia batérie 12V/24V
- Vnútorná blokovacia dióda
- Kovová krabica IP20
- 19 programov na riadenie záťaže
