Name: Zadný panel konektora zariadenia PRC 3-FT25-MC2,5-150 čierna, modrá, zelená, žltá Phoenix Contact Množstvo: 10 ks
Brand: Phoenix Contact
SKU: 2209172
Availability: SoldOut

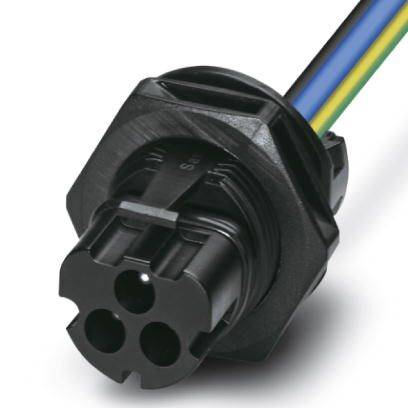

Čierny trojpólový konektor s pripojenými farebnými káblami: modrá, žlto-zelená a čierna.

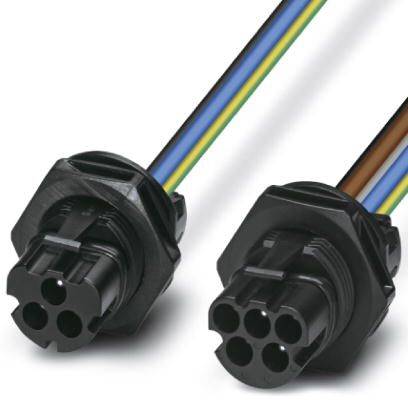

Dva čierne šesťpólové konektory s káblami, vľavo žlto-zeleno-modré, vpravo hnedo-modro-zelené.

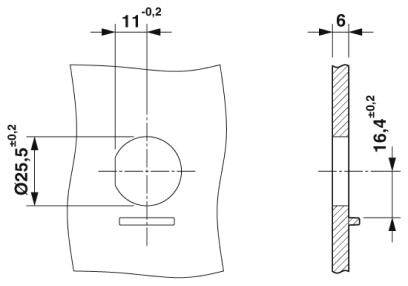

Technický výkres kovovej dosky s otvorom: priemer 25,5 mm, vzdialenosť od okraja 11 mm, hrúbka 6 mm, výška 16,4 mm.

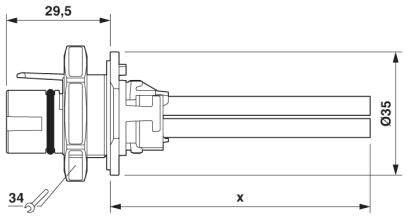

Technický výkres súčiastky s rozmermi: dĺžka 29,5 mm, priemer 35 mm. Zobrazuje bočný pohľad s detailmi.

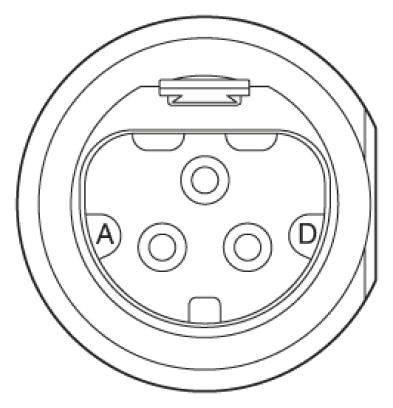

Schéma nabíjacieho konektora elektromobilu so štyrmi kontaktmi; označené písmenami 'A' a 'D' na orientáciu.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Nie je k dispozícii

Celkom (109,99 € / kus)

109,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Materiál nosiča kontaktu: OOP
Materiálové tesnenie: EPDM
Materiál O-krúžku: silikón
Materiál skrutkové spojenie: OOP
Typ zámku: západkový zámok
Párovacie cykly: 100
Sila vytiahnutia: 150 N ± 50 N.
Vkladacia sila: 30 N ± 10 N
Uťahovací moment: 2,5 Nm ± 0,1 Nm (uťahovacia matica)
Veľkosť kľúča prevlečná matica: 32 mm
Priemer drôtu vrátane izolácie: 3,65 mm ± 0,15 mm

Typ: PRC 3-FT25-MC2,5-150

Kategória výrobku: guľatý konektor DIN

Počet kontaktov: 3

: IP66
IP68
IP69K
IP65

Pripojenie: krimpovanie

Menovité napätie: 690 V/AC

Farba: čierna
modrá
zelená
žltá

Prierez pre pripojenie: 2.5 mm²

Menovité napätie: 690 V

Menovitý prúd: 24 A

Materiál puzdra: PPE

Číslo výrobcu: 1409219

Obsah: 10 ks

Materiál kontaktu: zliatina medi, pozlátená

Pólov: 3

Šírka: 35 mm

V: 35 mm

Dĺžka: 29.5 mm

Prevedenie: PIN kontakt

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209172 Zadný panel konektora zariadenia PRC 3-FT25-MC2,5-150 čierna, modrá, zelená, žltá Phoenix Contact Množstvo: 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209172 Zadný panel konektora zariadenia PRC 3-FT25-MC2,5-150 čierna, modrá, zelená, žltá Phoenix Contact Množstvo: 10 ks

Popis

Okrúhly konektor (strana zariadenia), zadný panel konektora zariadenia, materiál krytu: OOP, farba: čierna, počet pólov: 3, prierez vodiča max.: 2,5 mm², menovité napätie: 690 V AC, menovitý prúd: 24 A, typ pripojenia: krimpovacie pripojenie, typ kontaktu: kolík, dĺžka kábla: 150
